3-36 3 4. 1 .3 HM 헤드 의 스 캔 카메라 청소 스 캔 카 메 라 조 명 확 산 판 및 프 리 즘 은 카 메 라 왼 쪽 선 단 의 개 구부 에 장 착 되 어 있 습 니 다 . 먼 지 등 에 의 해 스 캔 카 메 라 의 조 명 확 산 판 과 프 리 즘 이 더 러 워 질 경 우 가 있 으므 로 , 정 기 적 으로 청 소 해 주 십 시 오 . c 주의 청소 시 , 카메라 각부에 강 한…
3-35
3

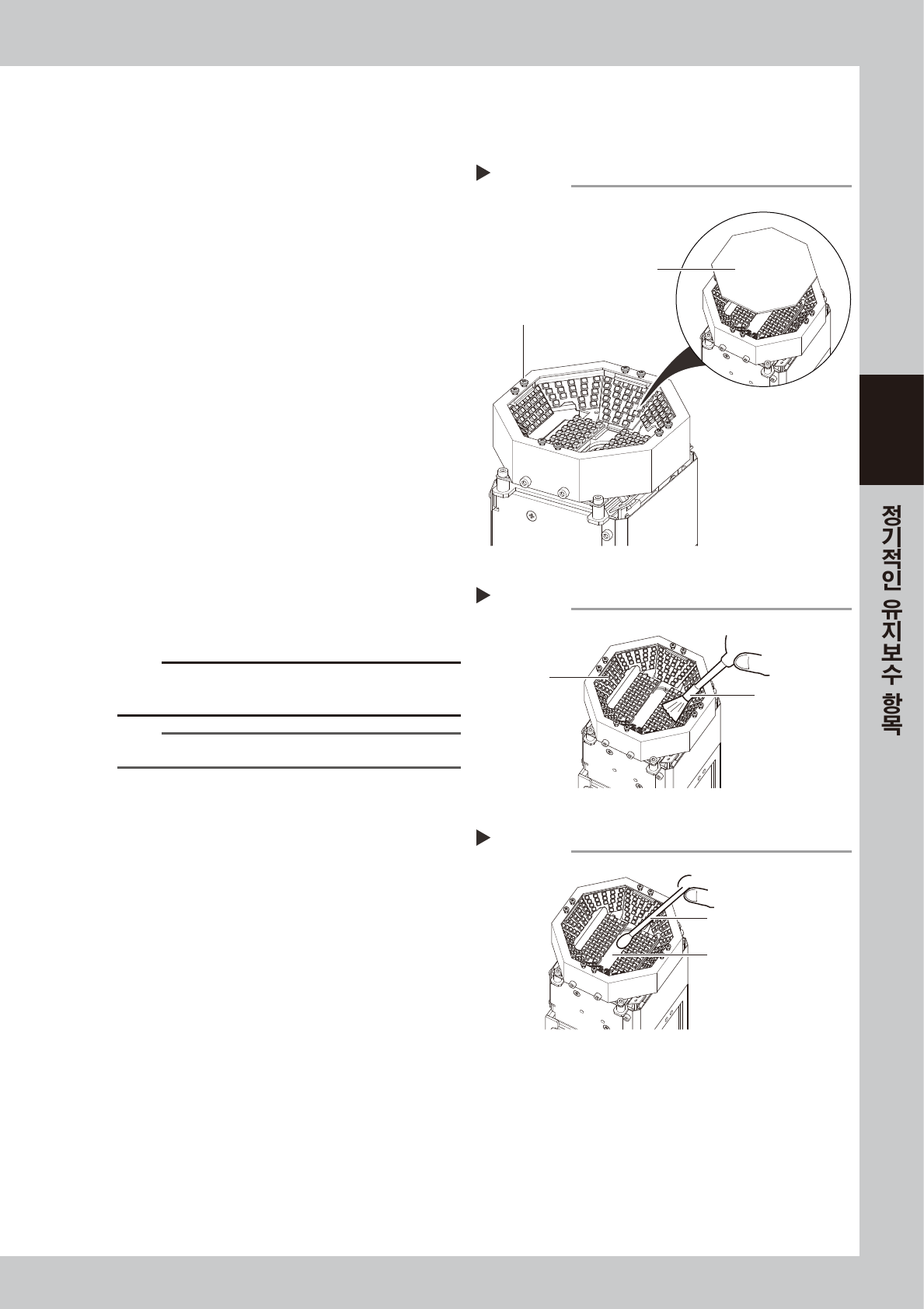

4.1.2 멀티 카메라의 청소
멀티 카메라의 조명 유니트의 청소 방법을 다음과 같이 설명합니다.
e
1
보호 글래스를 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 십자 드라이버로 고정나사 (8 군데 ) 를 풀어서 ,
보호 글래스를 탈착해 주십시오 .
고정나사를 분리할 필요는 없습니다 .
2
와이퍼로 조명 글래스를 닦습니다 .
먼지가 나지 않는 와이퍼에 렌즈 클리너를 몇방울
적셔서 , 보호 글래스의 표면과 이면을 닦아 주십
시오 .
3
조명을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
4
반투명 유리 부분을 청소합니다 .
면봉에 렌즈 클리너를 조금 적셔셔 반투명 유리
부분을 닦아 주십시오 .
5
보호 글래스를 원상태로 장착합니다 .
1. 보호 글래스를 원위치에 세팅하고 , 고정나사
(8 군데 ) 를 체결해 주십시오 .
체결 토크 :0.14N
・
m
c
주의
고정나사를 체결할 때에는 , 주의가 필요합니다 .
체결 토크 이상의 힘으로 체결하면 , 부품이 파손됩니다 .
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
반투명 유리를 청소한다
Step 4
반투명 유리
렌즈 클리너를 묻힌 면봉
57341-N2-00
조명을 청소한다
Step 3
조명
블로워 브러시
57340-N2-00
보호 글래스의 탈착
Step 1
보호 글래스
고정나사
57339-N2-00
3-36
3

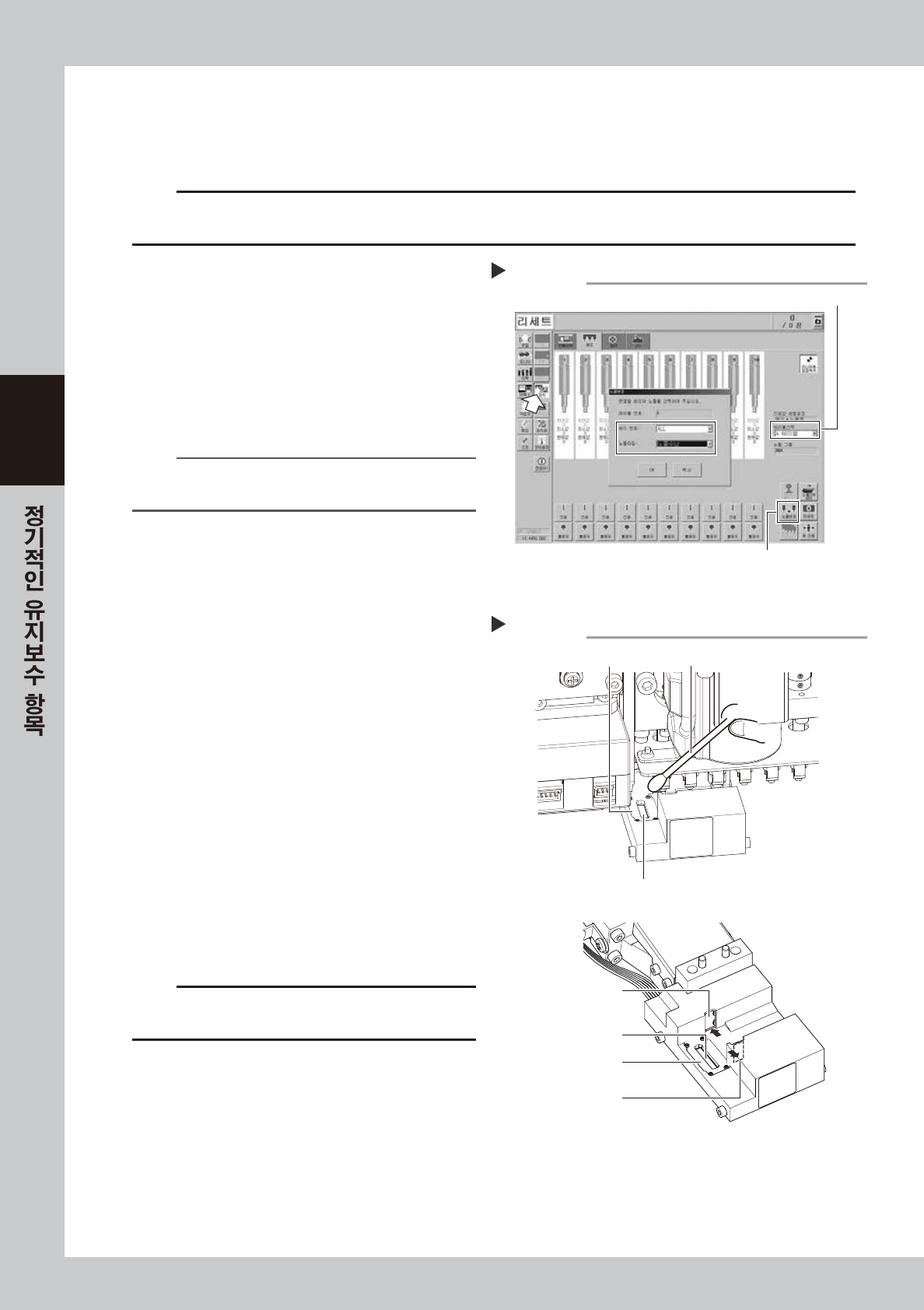

4.1.3 HM 헤드의 스캔 카메라 청소
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 선단의 개구부에 장착되어 있습니다. 먼지 등에 의해 스캔
카메라의 조명 확산판과 프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 , 카메라 각부에 강한힘을 가하지 않도록 주의해 주십시오 . 카메라 내부에는 글래스 부품을 사용하고 있으므로 파손될 우려가 있
습니다 .
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐스테이션을 겸비하고 있지 않을 경우는 , 비상정지 버튼
을 누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든 헤드 ( 노즐 홀더부 ) 를 손으로 상승단까
지 올립니다 .
2. 스캔 카메라를 R 축 모터와 피듀셜 카메라의
중간 위치까지 이동시킵니다 . 이때 무리한 힘
을 가하지 않도록 해 주십시오 .
4
확산판과 프리즘을 닦습니다 .
1. 메인조명 확산판의 상면 및 프리즘면의 더러움
을 면봉으로 닦습니다 . 프리즘면은 좁으므로 ,
면봉 등의 선단을 길게 뽑아 꼬아서 가볍게 닦
아 주십시오 .
2. 사이드뷰 조명 확산판과 프리즘을 면봉으로 닦
습니다 . 프리즘면은 정면에서 보이지 않으므
로 손거울 등을 사용해 주십시오 .
c
주의
용제는 사용하지 말아 주십시오 . 용제를 사용하면 프리즘의 표면
처리가 벗겨지거나 , 확산판이 변색될 가능성이 있습니다 .
조명 확산판과 프리즘의 청소
Step 4
메인 조명 확산판
프리즘
면봉
메인 확산판
사이드 뷰 확산판
사이드 뷰 프리즘
메인 프리즘
57342-N2-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58300-N2-00
3-37
3

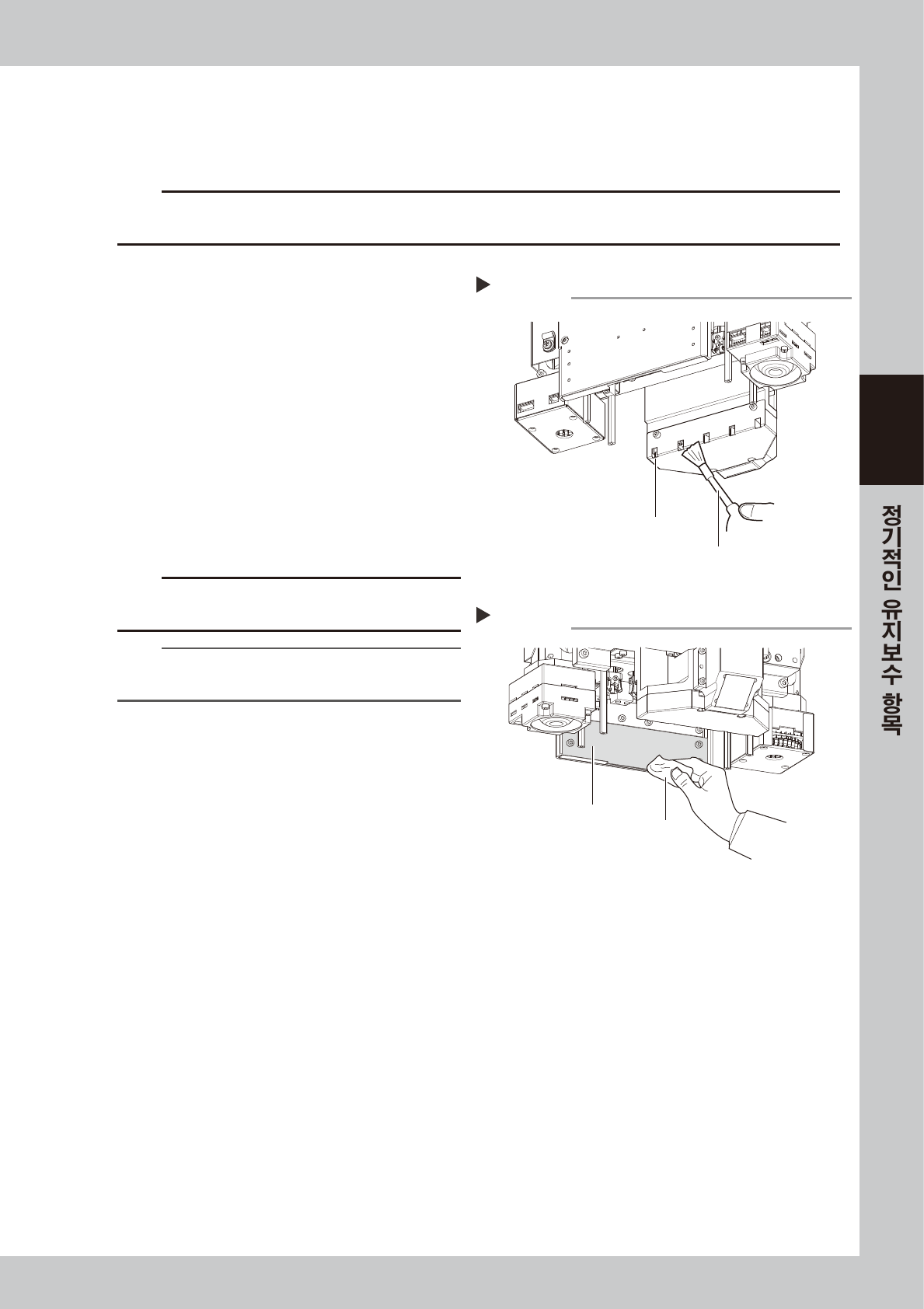

4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소
사이드뷰 카메라 조명 확산판 및 밀러는 헤드부에 장착되어 있습니다. 먼지 등에 의해 사이드뷰 카메라의
조명 확산판과 밀러의 개구부가 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 , 카메라 각부에 강한힘을 가하지 않도록 주의해 주십시오 . 카메라 내부에는 글래스 부품을 사용하고 있으므로 파손될 우려가
있습니다 .
e
1
헤드를 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
개구부를 청소합니다 .
블로워 브러시를 사용해서 개구부의 먼지를 털어
주십시오 .
3
확산판을 청소합니다 .
먼지가 나지 않는 와이퍼 또는 클리닝 페이퍼에
렌즈 클리너를 조금 적셔서 확산판 부분을 청소해
주십시오 .
c
주의
용제는 사용하지 말아 주십시오 . 용제를 사용하면 확산판의 표면
처리가 벗겨지거나 , 변색될 가능성이 있습니다 .
참고
블로워 브러시 및 렌즈 클리너 , 클리닝 페이퍼는 옵션 구입품
입니다 .
확산판의 청소
Step 3
확산판
와이퍼
57344-N2-00
개구부의 청소
Step 2
개구부
블로워 브러시
57343-N2-00
