제 4 장 옵 션부의 유지 보수 목차 1 . 이오나이저 4 - 1 1 . 1 이오나 이저 방전침의 청 소 ( 매월 ) 4- 2 1 . 2 이오나 이저 방전침의 교환 (2 년 ) 4- 3 2. UPS ( 무정전 전원장치 ) 4 - 4 2. 1 UPS 배터리의 교환 (3 년 ) 4- 4 3. 노즐 스테이션 4 -5 3. 1 노즐 스테 이션 센 서의 상태 확인과 청 소 ( 1 년 ) 4-5
3-73
3
6. 2 년
여기에서는 , 2 년에 한 번을 기준으로 실행하는 유지보수 항목에 대해서 설명합니다 .
6.1 이젝터용 BIT 의 교환
이젝터 BIT 는 장기간 사용하면 , 기능이 저하됩니다. 사용 상황에 따라 다릅니다만 , 성능을 유지하기 위해
서는 , 약 2 년마다 교환하실 것을 권장합니다. 교환방법은 다음과 같습니다.
c
주의
BIT 는 재이용 할 수 없습니다 . 새것으로 교환해 주십시오 .
1
작업 준비를 합니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 사각건을 작업할 헤드의 밑에 깔아 둡니다 .
2
정류판을 탈착합니다 .
십자 드라이버로 정류판을 탈착해 주십시오 .
3
BIT 캡을 분리합니다 .
손으로 BIT 캡을 왼쪽으로 돌려서 빼 주십시오 .
4
BIT 를 교환합니다 .
BIT 캡에서 교환할 BIT 를 빼고 , 새로운 BIT 를
끼워 주십시오 .
5
헤드에 장착합니다 .
1. BIT 캡을 원 위치에 끼우고 , 오르쪽으로 돌려
서 고정합니다 .
2. 십자 드라이버로 정류판을 원상태로 장착해
주십시오 .
3. 깔아둔 사각건을 정리합니다 .
BIT의 교환
Step 4
BIT
※ 머플러가 더러워져 있을 경우
정밀 드라이버
절흠부
BIT 캡 선단을 분리한다
머플러를 교환한다
머플러
57372-N2-00
BIT의 분리
Step 3
BIT 캡
BIT
57371-N2-00
정류판의 탈착
Step 2
정류판
FM 헤드
HM 헤드
57370-N2-00
4-1
4
1. 이오나이저
이오나이저는 , 장기간의 사용으로 인해 방전침 ( 전극 ) 이 마모해서 노화되어 기능이 저하되면 , 새로운 방전침
으로 교환할 필요가 있습니다 . 또한 , 제전효과나 이온 밸런스를 유지하기 위해서 정기적인 청소도 실시할 필요
가 있습니다 . 다음과 같이 청소와 교환 방법에 대해서 설명합니다 .
c
주의
이오나이저의 방전침 선단은 뾰족하며 전압이 흐르고 있습니다 . 장비의 안전 커버를 열면 , 이오나이저로의 전원공급은 차단됩니다만 ,
장비내에서 유지보수 작업을 실시할 경우는 , 이오나이저의 선단부에 직접 손이 닿지 않도록 주의해 주십시오 .
█

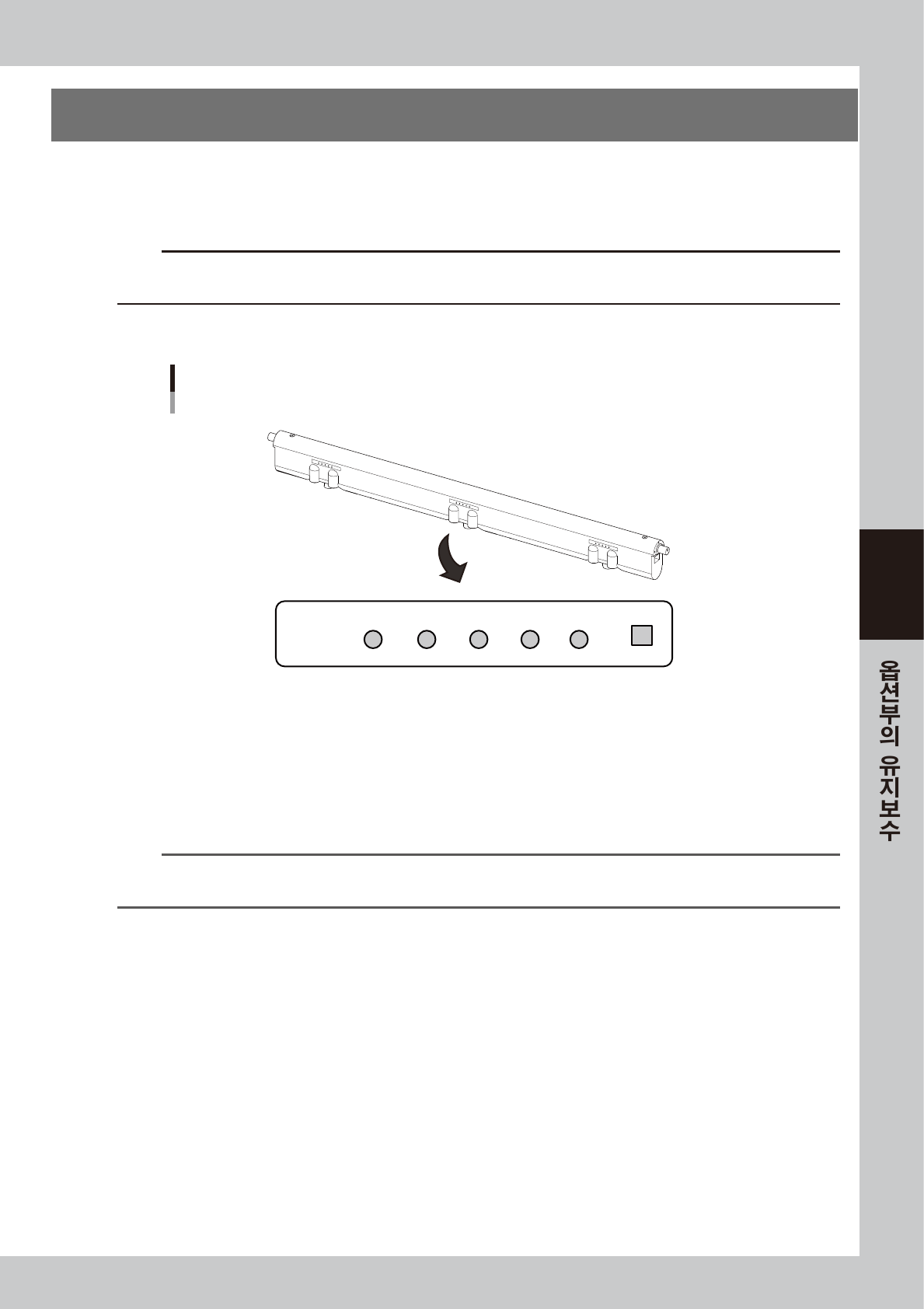

이오나이저 본체의 LED 표시
+ -
Trinc
ERR PREC
GOOD
PREC
ERR
이오나이저 한 개에 3군데의 표시부가 있다
이오나이저
LED 표시내용
57400-N2-00
•
통상시 (GOOD): 파란색 점등
•
이온 밸런스 보정량 (+PREC, -PREC): 녹색 점등
방전침이 더러워져 있는 상태입니다 . 방전침을 청소할 필요가 있습니다 .
•
이온 밸런스의 비정상 (+ERR, -ERR): 빨간색 점멸
방전침이 아주 더러워져 있거나 , 노화되어 있을 우려가 있습니다 . 장비측에도 에러가 표시됩니다 .
n
요점
이오나이저의 제전 성능은 , 제전 대상이 되는 기판이나 부품의 제질 , 형상에 따라 달라지므로 , 완벽하게 제전을 보장할 수는 없습
니다 .
