3-37
3
4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소
사이드뷰 카메라 조명 확산판 및 밀러는 헤드부에 장착되어 있습니다. 먼지 등에 의해 사이드뷰 카메라의
조명 확산판과 밀러의 개구부가 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 , 카메라 각부에 강한힘을 가하지 않도록 주의해 주십시오 . 카메라 내부에는 글래스 부품을 사용하고 있으므로 파손될 우려가
있습니다 .
e
1
헤드를 이동합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
개구부를 청소합니다 .
블로워 브러시를 사용해서 개구부의 먼지를 털어
주십시오 .
3
확산판을 청소합니다 .
먼지가 나지 않는 와이퍼 또는 클리닝 페이퍼에
렌즈 클리너를 조금 적셔서 확산판 부분을 청소해
주십시오 .
c
주의
용제는 사용하지 말아 주십시오 . 용제를 사용하면 확산판의 표면
처리가 벗겨지거나 , 변색될 가능성이 있습니다 .
참고
블로워 브러시 및 렌즈 클리너 , 클리닝 페이퍼는 옵션 구입품
입니다 .
확산판의 청소
Step 3
확산판
와이퍼
57344-N2-00
개구부의 청소
Step 2
개구부
블로워 브러시
57343-N2-00
3-38
3
4.2 컨트롤러 박스의 필터 청소
장비를 제어하는 컨트롤러 박스부에는 흡기 팬과 필터가 있습니다. 장비의 사용상황과 환경에 따릅니다만 ,
6 개월을 기준으로 필터를 청소할 필요가 있습니다. 다음과 같이 필터의 청소 방법에 대해서 설명합니다.
█
장비 커버의 사양에 대해서
장비의 커버는 일괄교환 대차와 피더 고정뱅크 등의 사양에 따라 다릅니다 . 본서에서는 , 대차사양으로 테이프 커터가
있는 경우를 예로 들어서 설명합니다 . 또한 , 여기에서는 장비정면 우측 앞쪽의 커버만 탈착하는 방법에 대해서 설명합니
다만 , 앞쪽에 cATS10 과 sATS30 이 설치되어 있을 경우에는 , 좌측 앞쪽의 커버도 같이 탈착하면 작업하기기 수월해
집니다 .
1
장비의 전원을 차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
테이프 커터의 안전 커버를 탈착합니
다.
1. 십자 드라이버로 , 테이프 커터의 안전커버
( 우측 앞쪽 ) 의 고정 나사를 풀어 주십시오 .
2. 테이프 커터의 안전커버를 앞쪽으로 당겨서
탈착합니다 .
n
요점
테이프 커터의 안전커버에는 인터록 키가 부착되어 있습니다.
3
테이프 커터의 안쪽 커버를 탈착합니
다.
1. 십자 드라이버로 , 안쪽 커버 ( 우측 앞쪽 ) 의
고정나사를 풀어 주십시오 .
2. 커버를 탈착합니다 .
3. 커버의 뒷면에는 접지선이 접속되어 있습니다 .
십자 드라이버로 접지선을 고정하고 있는 나사
를 풀어 주십시오 .
n
요점
접지선 고정 나사에는 이붙이 와셔가 달려 있습니다 .
분실하지 않도록 주의해 주십시오 .
4
컨트롤러 박스의 주변을 청소합니다 .
컨트롤러 박스의 주변에 먼지 등이 있을 경우에
는 , 필터를 꺼내기 전에 청소기 등으로 주변을
청소해 주십시오 .

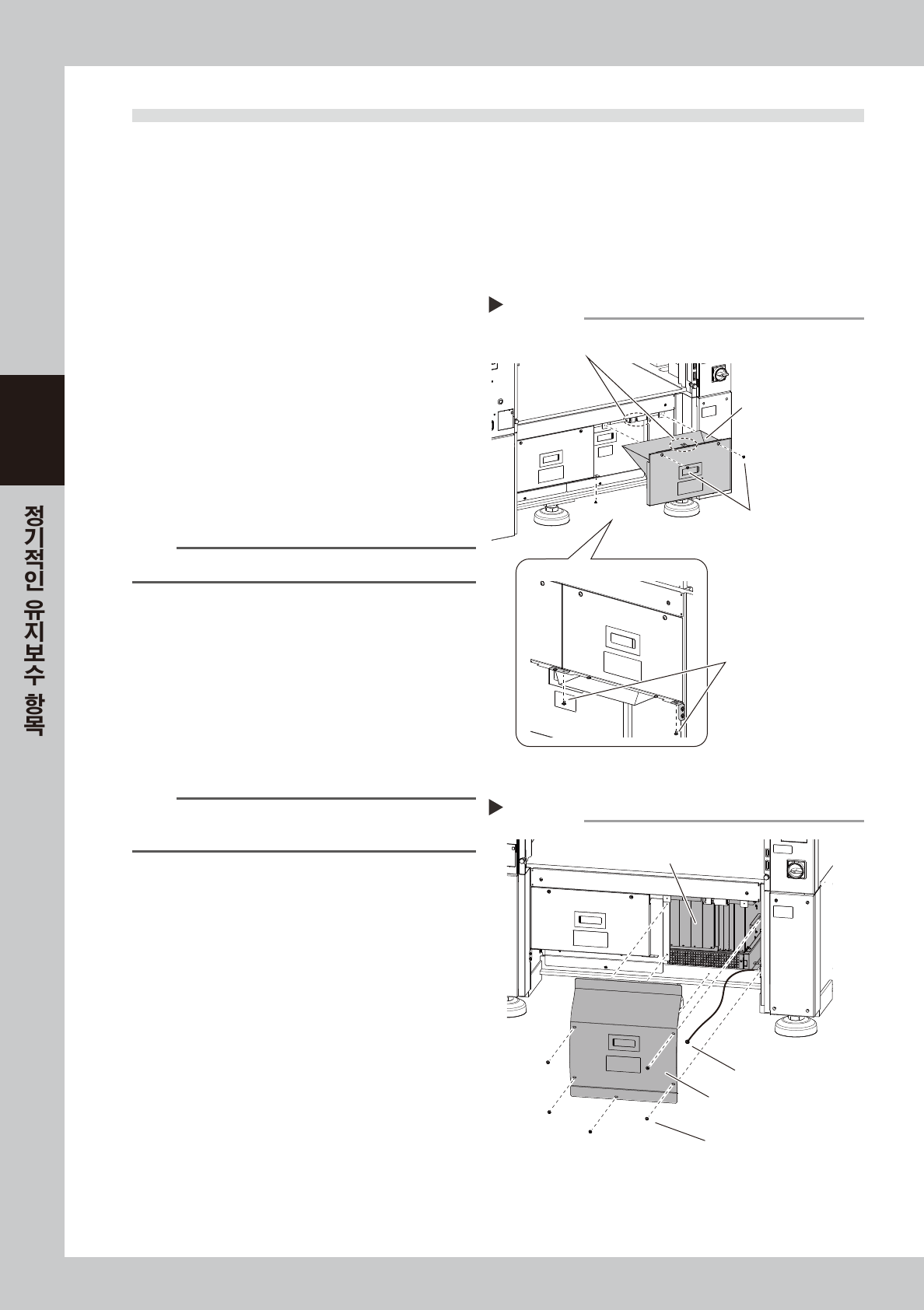

커버의 탈착
Step 3
커버(우측 앞쪽)
커버 고정나사
컨트롤러 박스
접지선 고정나사
57381-N2-00
테이프 커터의 안전커버 탈착
Step 2
테이프 커터
안전커버(우측 앞쪽)
커버 하부
커버 하부의 고정나사 (2개)
커버 고정나사
인터록 키
57380-N2-00
3-39
3
5
컨트롤러 박스의 필터를 탈착합니다 .
필터의 고정나사는 손으로 풀 수가 있습니다 .
필터 고정나사를 풀어서 , 컨트롤러 박스로부터
필터를 탈착합니다 .
n
요점
컨트롤러 박스에는 복수의 케이블이 접속되어 있습니다.
필터에 접근하기 어려울 경우에는, 필요에 따라 케이블을 분리
합니다 .
6
필터를 청소합니다 .
필터는 2 장의 커버 사이에 있습니다 . 필터를 분리
해서 청소기 또는 버큠 ASSY 로 필터에 부착되어
있는 먼지를 제거해 주십시오 .
n
요점
더러움이 심하거나, 필터 자체가 노화되어 있을 경우에는 새로
운 필터로 교환해 주십시오 .
7
필터를 원상태로 합니다 .
필터를 분리했을 때와 반대로 컨트롤러 박스에
장착합니다 .
8
커버를 원상태로 장착합니다 .
1. 안쪽의 커버를 장착합니다 .
2. 테이프 커터의 안전커버를 장착합니다 .
c
주의
커버를 장착할 때에는 , 케이블 등에 주의해서 장착해 주십시오 .

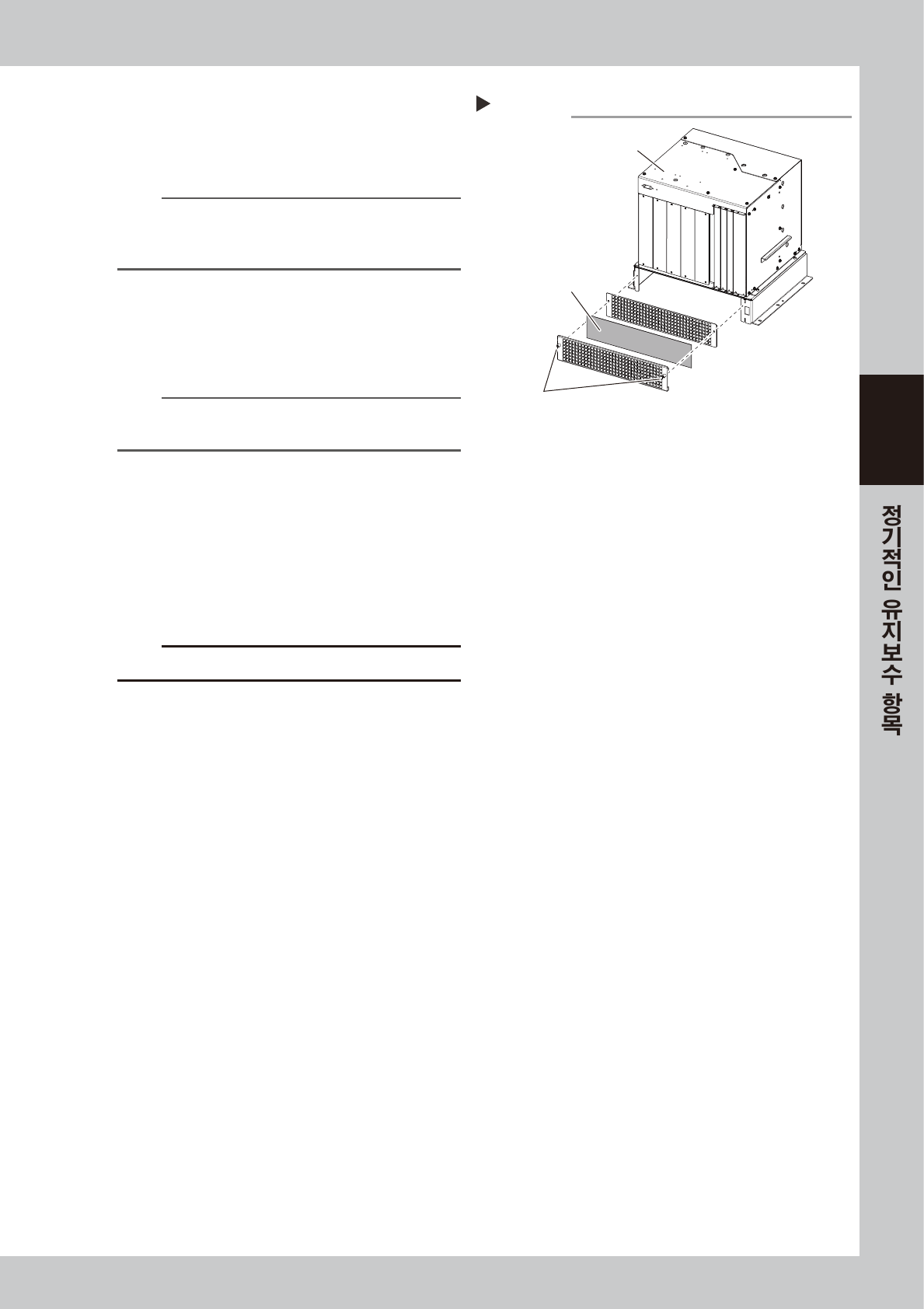

컨트롤러 박스의 필터 탈착
Step 5
컨트롤러 박스
필터
필터 고정나사
57382-N2-00
