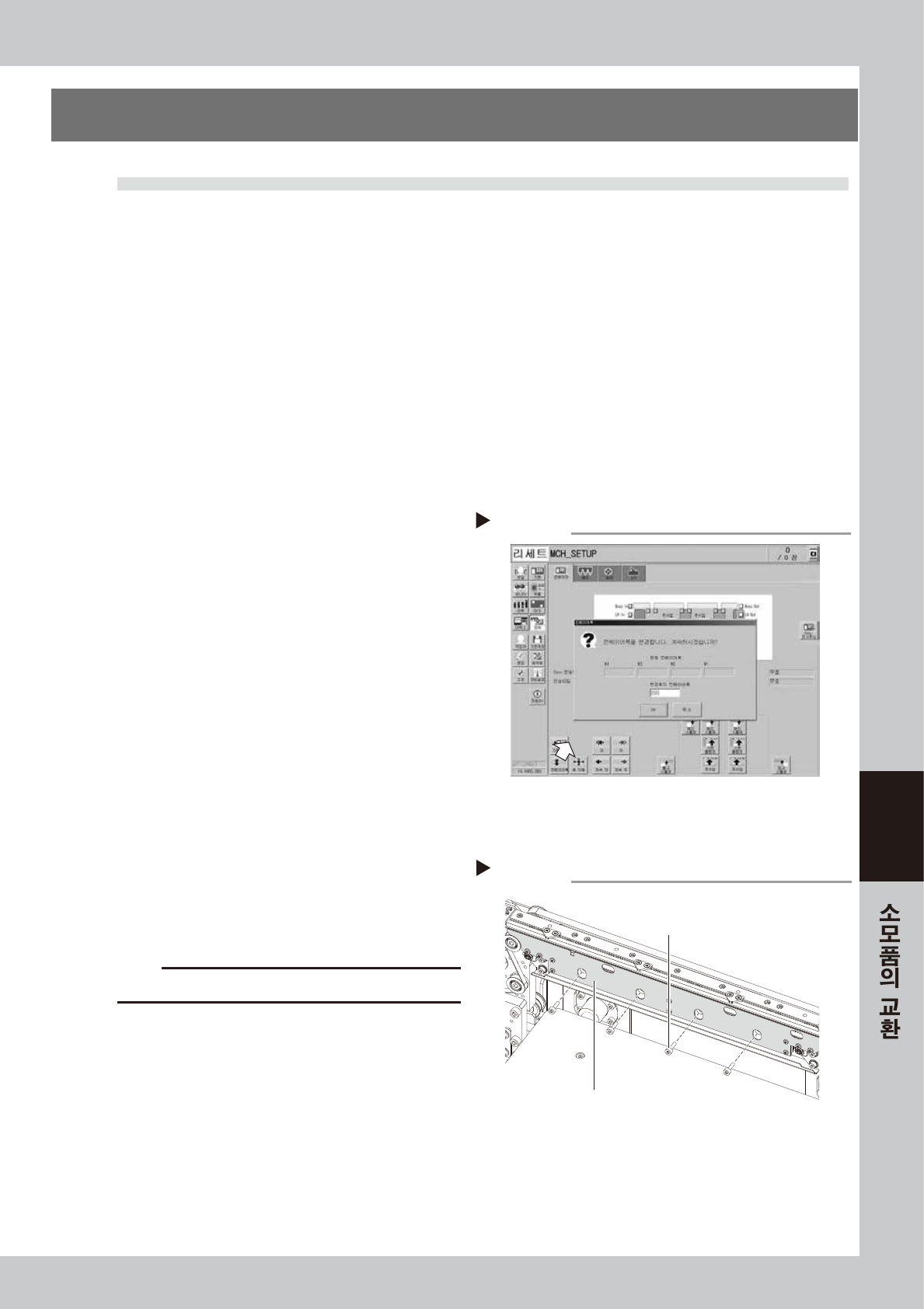

4. 컨베이어
4.1 컨베이어 벨트의 교환
제3장「5.2.1 컨베이어 벨트의 점검과 가이드의 청소」에서 , 컨베이어 벨트의 현저한 느슨함과 더러움, 보풀 등
이 심하게 일어나 있을 경우에는 , 컨베이어 벨트를 교환할 필요가 있습니다. 다음의 순서대로 교환해 주십시오 .
또한 , YSM20/YSM20W 에는 크게 나눠서 다음의 4 종류의 컨베이어 사양이 있습니다.
•
YSM20 듀얼 스테이지 사양
•
YSM20/YSM20W 듀얼레인 사양
•
YSM20 싱글레인 사양
•
YSM20W 싱글레인 사양 ( 중량반송 사양 )
상기의 YSM20/YSM20W 의 듀얼레인 / 싱글레인 사양의 장비는 , 거의 같은 순서대로 컨베이어 벨트를 교
환할 수 있습니다만 , YSM20 듀얼 스테이지 사양의 장비의 경우만 컨베이어 벨트의 교환순서가 일부 다르
므로 , 사양에 따라 벨트를 교환해 주십시오 .
█
YSM20 듀얼 스테이지 W2, W3 의 컨베이어 벨트를 교환할 경우
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변
경 대화창이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도 (200mm) 의 수치를 입력하고 ,
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
e
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드
기판 클램프 보드 고정 볼트
57618-N2-00
컨베이어 폭의 변경
Step 1
58600-N2-00
6-10
6
4

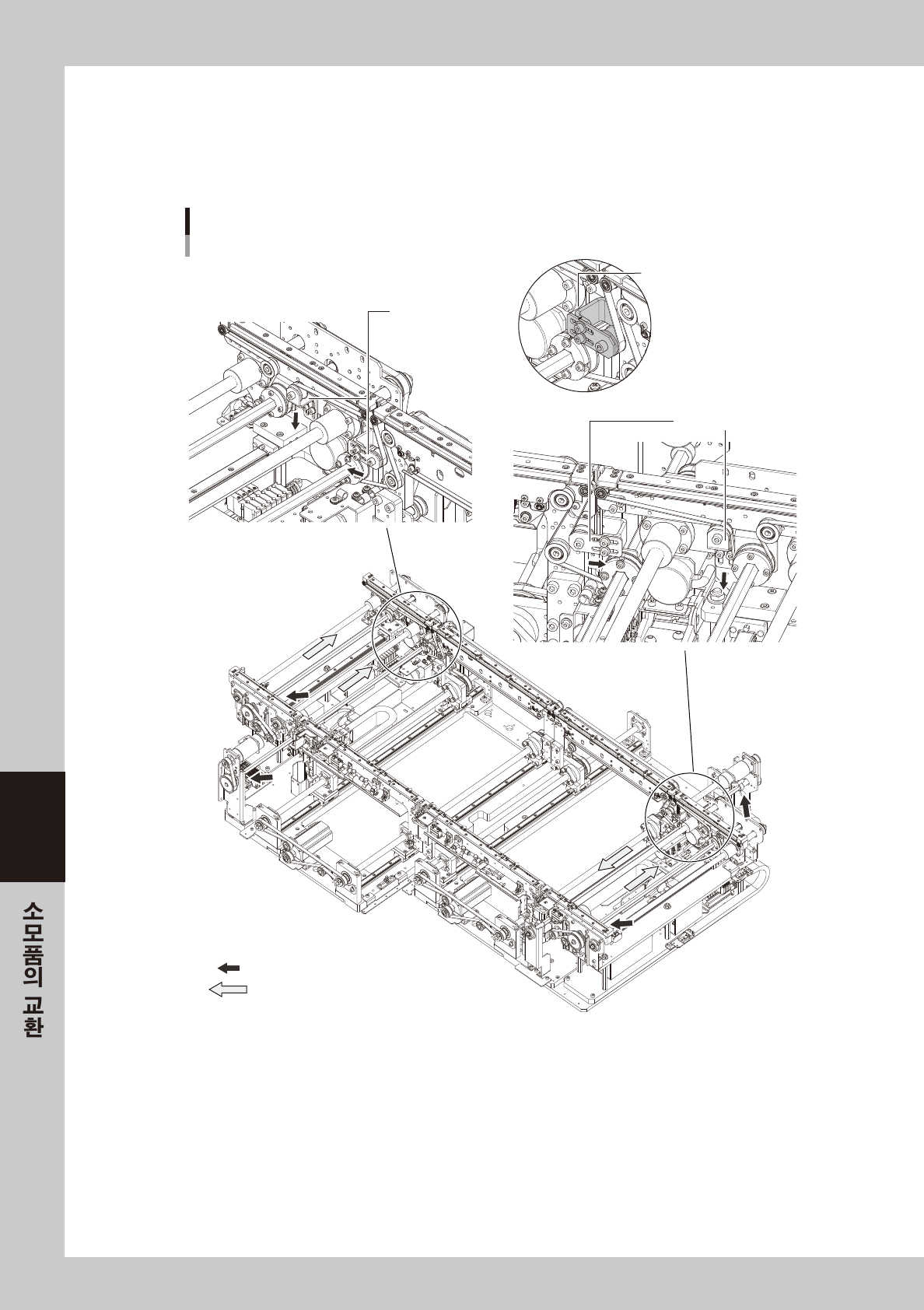

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 풀기 전에 , 현재의 풀리 브래킷의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷의 고정볼트 (2 군데 ) 를 풀고 , 브래킷을 긴 구멍
끝까지 ( 푸는 방향 ) 이동시켜 주십시오 .
이 브래킷을 푼다
： 풀리와 샤프트를 분리하는 장소
W1축
W3축
W4축
W2축
： 샤프트를 빼는 방향
컨베이어 벨트의 교환
YSM20 듀얼 스테이지의 예
■ W3축, W4축
■ W1축, W2축
이 브래킷을 푼다
브래킷의 위치를 유성펜으로 마킹
57619-N2-10

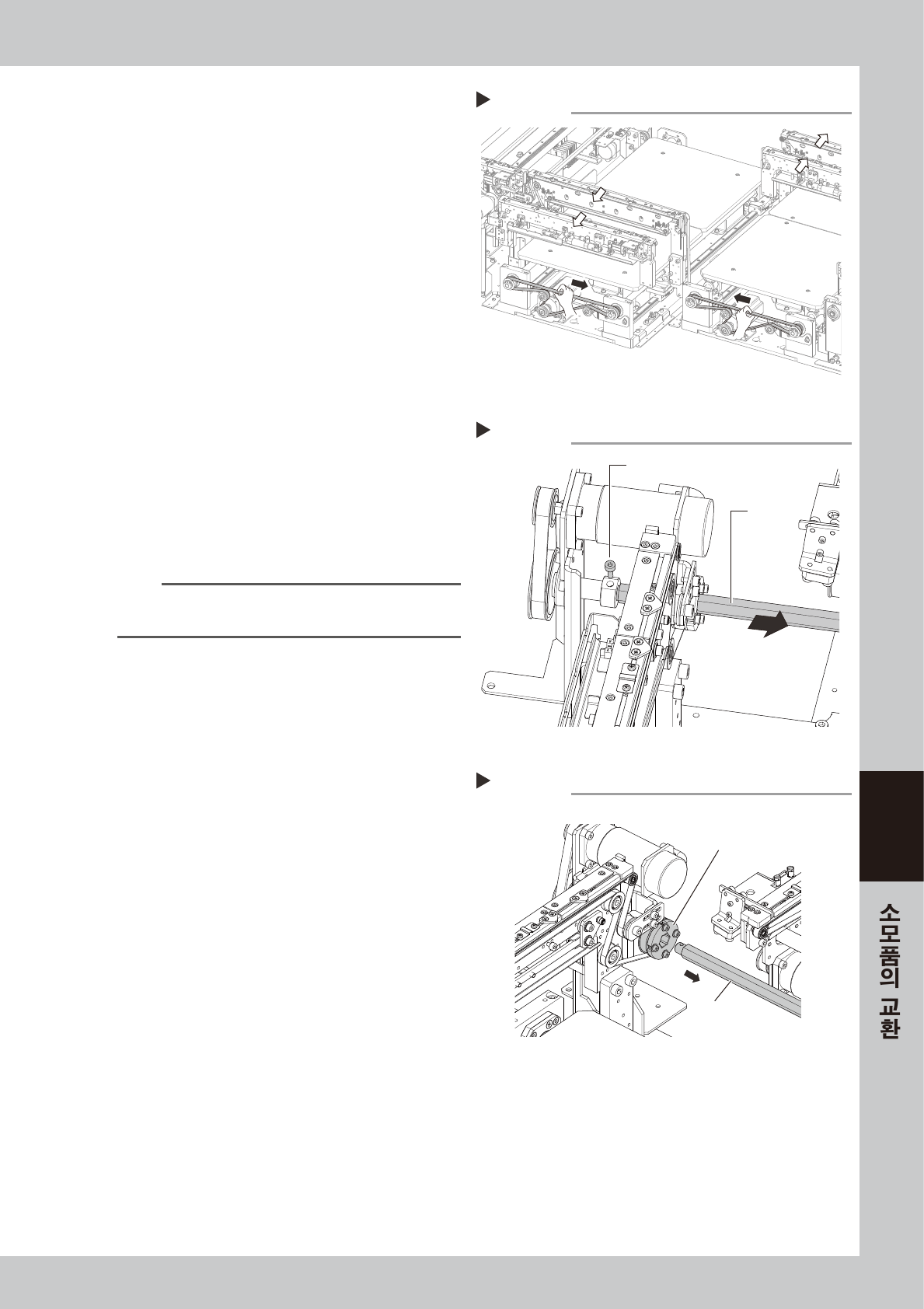

6-11
6
5
컨베이어의 U 축을 이동시킵니다 .
1. 안전커버를 닫고 , 비상정지를 해제합니다 .
대차 사양의 경우는 , 대차를 장착합니다 .
2. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 눌러서
컨베이어를 실장위치로 이동시킵니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차를 탈착하고 , 비상정지 버튼을 누릅니다 .
5. 우측 그림의 화살표 방향으로 U 축 벨트를
손으로 움직이면 , 컨베이어 벨트 전체가 이동
합니다 .
W2 는 안쪽 끝까지 , W3 은 앞쪽 끝까지 컨베
이어를 이동시켜 주십시오 .
6
샤프트의 고정볼트를 분리합니다 .
육각렌치 (3) 로 샤프트를 고정하고 있는 볼트를
분리합니다 .( 위치는 Step4 의 그림 참조 )
7
벨트 구동용 풀리로부터 샤프트를 당겨
서 뺍니다 .
W2 의 샤프트는 앞쪽 , W3 의 샤프트는 안쪽으로
좀 더 당겨서 구동용 풀리로부터 완전히 빼 주십
시오 .
n
요점
샤프트를 당겨서 뺄 때에는 구동용 풀리가 빠지기 쉬우므
로 , 풀리를 손으로 지탱한 상태에서 작업해 주십시오 .
구동용 풀리
샤프트
구동용 풀리로부터 샤프트 빼기
Step 7
57623-N2-00
샤프트 고정볼트의 분리
Step 6
샤프트
볼트
57622-N2-00
W2축
W3축
컨베이어 U축의 이동
Step 5
57621-N2-00
