3-70 3 5 사이드뷰 카메라 A SS Y 를 임 시 고정 합니다 . 작 업 을 수 월 하 게 하 기 위해 서 , 사이 드 뷰 카 메 라 ASSY 를 X 축 케 이 블 덕 트 커버 의 위 에 임 시고 정 합니 다 . 1 . 사 이 드 뷰 카 메 라 ASSY 를 X 축 프레 임의 밑 으로 통 과 시 켜서 , X 축 케 이 블 덕 트 커 버 의 위에 다음의 그 림 과 같이 올려 둡니 다 . 2…
3-69
3

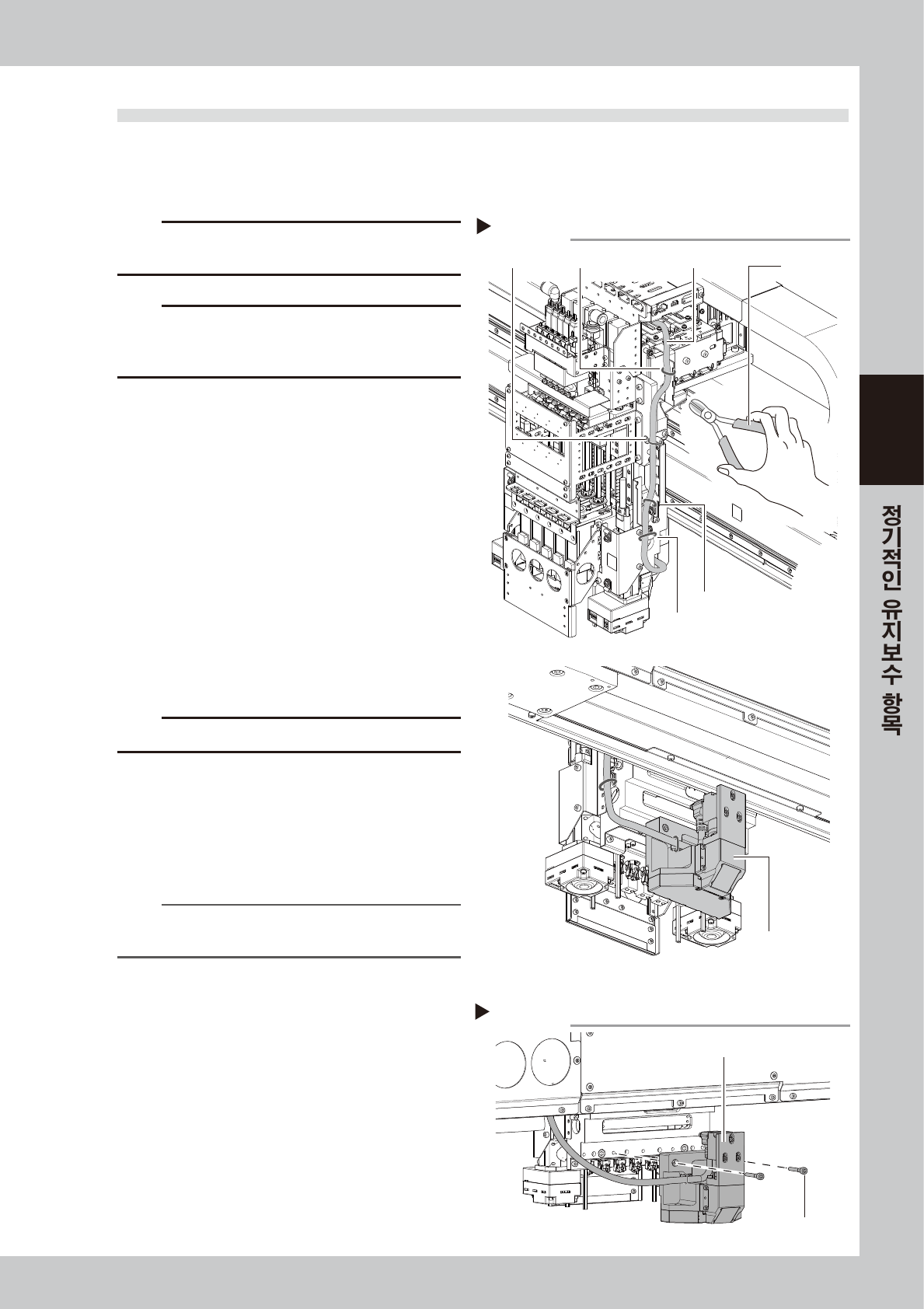

5.6 FM 헤드의 사이드뷰 카메라 내부의 청소
사이드뷰 카메라는 , 전술의「4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소」에서 간이청소를 실시합니다만 , 1 년
을 기준으로 또는, 사이드뷰 카메라 관련의 인식에러가 빈번히 발생할 경우에는, 내부의 반사판을 청소하실 것을
권장합니다 .
c
주의
청소시 , 카메라 각부에 강한힘을 가하지 않도록 주의하여 주십시
오 . 카메라의 광축 조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 판매 대리점 또는
야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴
수 없습니다 .
1
장비의 전원을 OFF 합니다 .
1. 대차 사양의 경우는 , 대차를 탈착합니다 .
2. 어플리케이션을 종료합니다 .
3. 장비의 전원을 OFF 합니다 .
2
헤드 유닛을 앞쪽으로 이동시킵니다 .
1. 장비 정면의 안전커버를 오픈합니다 .
2. 헤드 유닛을 자기 앞쪽으로 이동시킵니다 .
3. 헤드유닛의 바로 밑에 사각건 등을 깔아둡니
다.
3
케이블의 결속밴드를 절단합니다 .
니퍼로 사이드뷰 카메라의 케이블을 고정하고
있는 결속 밴드 (4 군데 ) 를 절단해 주십시오 .
c
주의
케이블을 상처내지 않도록 주의해서 결속밴드를 잘라 주십시오 .
4
사이드뷰 카메라 ASSY 를 탈착합니
다.
1. 육각렌치 (4) 로 사이드뷰 카메라 ASSY 의
고정볼트 (2 군데 ) 를 분리합니다 .
2. 사이드뷰 카메라 ASSY 를 탈착합니다 .
n
요점
사이드뷰 카메라 ASSY 에는 위치 결정을 위한 노크 핀이
있습니다 .
카메라 ASSY의 탈착
Step 4
사이드뷰 카메라 ASSY
고정볼트
573A5-N2-00
케이블 결속밴드의 절단
Step 3
결속밴드1
니퍼
결속밴드 2
결속밴드 3
결속밴드 4
<FM 헤드유닛의 하부>
사이드뷰 카메라 케이블
사이드뷰 카메라 ASSY
573A4-N2-00
3-70
3
5

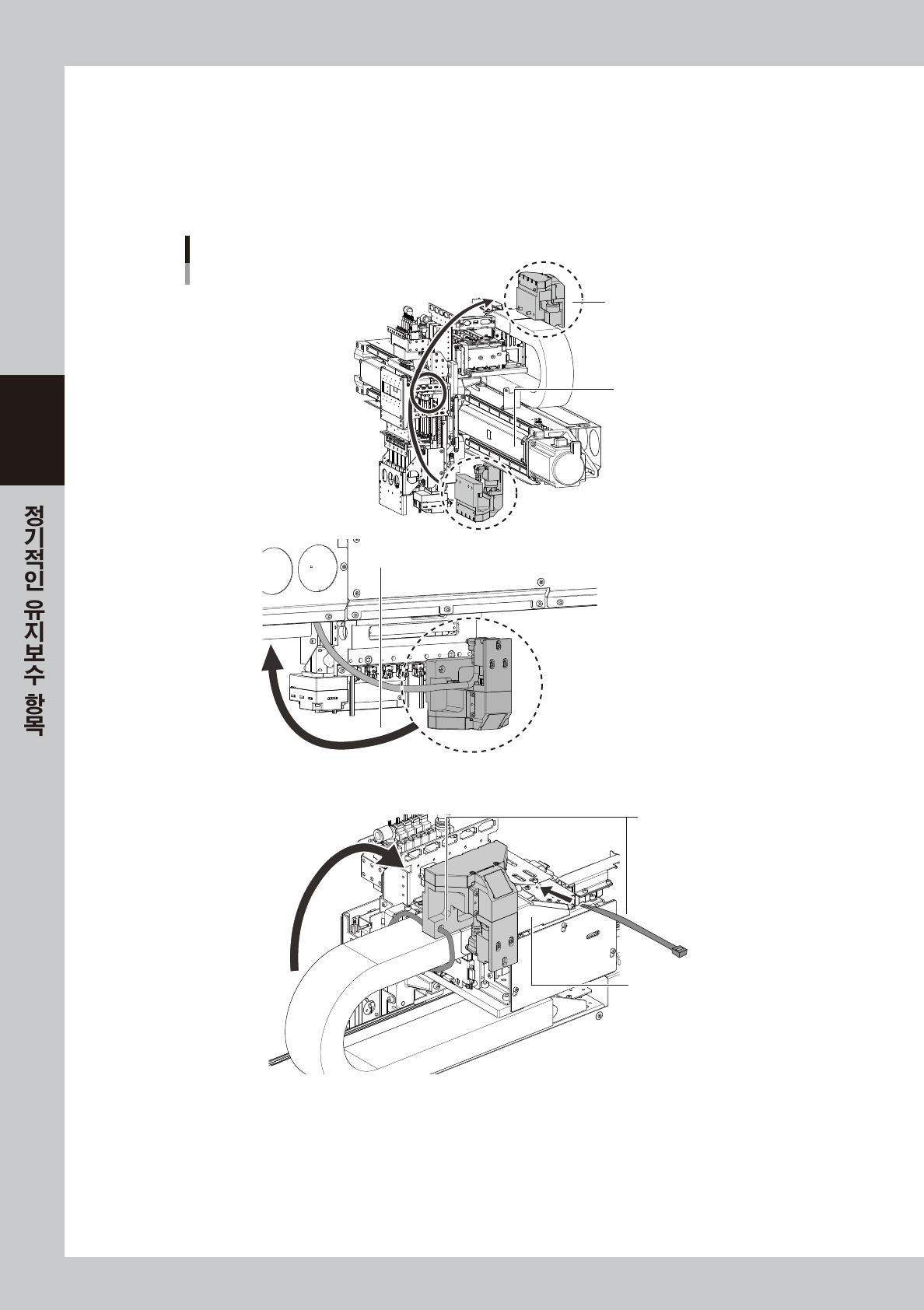

사이드뷰 카메라 ASSY 를 임시 고정합니다 .
작업을 수월하게 하기 위해서, 사이드뷰 카메라 ASSY 를 X 축 케이블 덕트 커버의 위에 임시고정합니다.
1. 사이드뷰 카메라 ASSY 를 X 축 프레임의 밑으로 통과시켜서 , X 축 케이블 덕트 커버의 위에 다음의
그림과 같이 올려둡니다 .
2. 결속밴드 ( 길이 250mm) 로 , 사이드뷰 카메라 ASSY 를 임시로 고정합니다 .
사이드뷰 카메라 ASSY의 임시고정
결속밴드로 고정한다
<FM 헤드유닛의 하부>
X축 프레임 밑으로 통과시킨다
X축 케이블 덕트 커버
X축 프레임
사이드뷰 카메라 ASSY
<X축 프레임 상부>
573A6-N2- 0 0
3-71
3
6

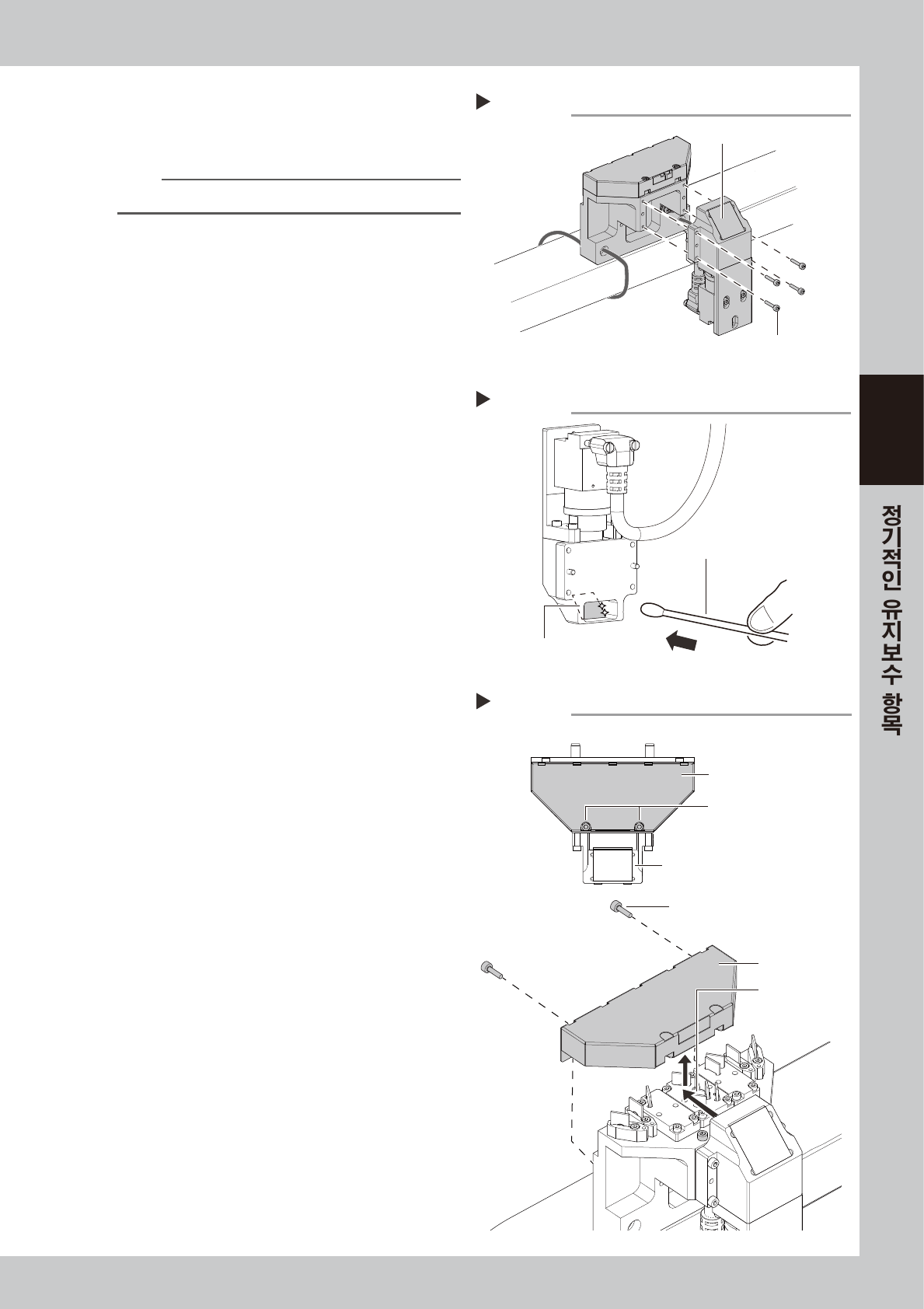

카메라 홀더를 탈착합니다 .
육각렌치(2.5)로 카메라 홀더의 고정볼트(4군데)
를 분리하고 , 카메라 홀더를 탈착합니다 .
n
요점
카메라 홀더에는 위치 결정을 위한 노크 핀이 있습니다.
7
카메라 홀더내의 반사판을 청소합니다 .
1. 면봉에 무수 에탄올을 소량 적셔서 , 카메라 홀
더내의 반사판을 닦습니다 .
2. 마른 면봉으로 재차 반사판을 닦습니다 .
3. 반사판에 용제의 닦고 남은 흔적이 없는지
확인해 주십시오 .
8
카메라 홀더를 원상태로 장착합니다 .
9
사이드뷰 카메라의 커버를 탈착합니다 .
1. 카메라 홀더쪽의 카메라 커버 고정볼트 (2 군
데 ) 를 육각렌치 (2.5) 로 느슨하게 합니다 .
볼트를 분리할 필요는 없습니다 .
2. 남은 다른 고정볼트 (2 군데 ) 를 분리합니다 .
3. 카메라 커버를 안쪽으로 슬라이드 시킨후에 ,
위로 들어 올려서 탈착합니다 .
카메라 커버의 탈착
Step 9
고정볼트 2개를 분리한다
<위에서 본 그림>
카메라 홀더
고정볼트
카메라 커버
슬라이드 시킨다
카메라 커버
573A9-N2-00
반사판의 청소
Step 7
반사판
무수 에탄올을 적신 면봉
573A8-N2-00
카메라 홀더의 탈착
Step 6
카메라 홀더
고정볼트
573A7-N2-00
