1. 노즐
장기간 노즐을 사용함으로 인해 , 노즐 선단이나 O 링이 마모되어 흡착에러의 원인이 됩니다 .
또한 , 노즐의 세정 , 급유를 실시한 후에도 탄성 동작이 원활하지 않을 경우는 , 스프링 등을 교환할 필요가 있습
니다 .
1.1 노즐 선단부와 스프링의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의 선단부와 스프링을 교환합니다 .
1. 클립을 분리합니다 .
2. 노즐 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
선단부에는 홈이 있으므로 , 홈에 맞춰서 핀을
끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
c
주의
제1장 「2.1.3 전기종 공통」 을 참조해서 , 노즐 본체측에 기재
되어 있는 노즐 각인 ( 예 :301A, 303A) 과 선단부의 형번이 일
치한지 확인해 주십시오 .
c
주의
클립을 변형시키지 않도록 주의해 주십시오 .
3
노즐의 스프링부에 급유합니다 .
제3장「1.2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐 스프링부에 급유합니다 .
4
노즐을 원상태로 합니다 .
탈착한 헤드에 노즐을 되돌립니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 선단부와 스프링의 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
57600-N2-00
6-2
6
1.2 노즐 O 링의 교환
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐 O 링을 교환합니다 .
O 링이 잘 빠지지 않을 경우는 , 정밀 일자 드라이
버를 사용해서 빼고 , 새 O 링으로 교환해 주십시
오.
3
노즐을 원상태로 되돌립니다 .
탈착한 헤드에 노즐을 되돌려 주십시오 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 O링의 교환
Step 2
304A 노즐
■ O링의 분리
307A 노즐
57601-N2-00
6-3
6
2. 노즐 판스프링과 롤러 로크
제3장「1.1.2 노즐 판스프링 / 롤러 로크부의 상태확인」을 실행한 결과 , 이상이 확인되었을 경우에는 , 노즐
판스프링 또는 롤러 로크의 교환이 필요합니다 .
c
주의
노즐 판스프링 및 롤러 로크 ( 롤러 ) 에 관해서는 , 한쪽만 노화되었을 경우라도 , 반드시 한 쌍으로 부품 교환을 해 주십시오 .
2.1 노즐 판스프링의 교환
노즐 판스프링의 교환 방법에 대해서 다음과 같이 설명합니다. 판스프링 장착툴을 소유하고 계실 경우는,
후술의「█ 판스프링 장착툴이 있을 경우」를 참조해 주십시오 .
2.1.1 H M 헤드
█
판스프링 장착툴이 없을 경우
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으로 빼 주십시오 .
n
요점
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
샤프트를 지탱하면서 , 정밀 일자 드라이버로 고정
나사를 분리하고 , 교환할 판스프링을 탈착해 주십
시오 .
c
주의
판스프링의 고정 나사만 분리해 주십시오 .
n
요점
판스프링 장착툴을 소유하고 계실 경우는, 후술의「판스프
링 장착툴이 있을 경우」를 참조해서 작업해 주십시오 .
3
새로운 판스프링을 장착합니다 .
새 판스프링을 위로 밀어 올리면서 , 정밀 십자
드라이버로 고정나사를 체결해 주십시오 .
c
주의
판스프링은 반드시 평행하게 되도록 장착해 주십시오 .
4
노즐을 끼웁니다 .
5
장착 상태를 확인합니다 .
1. 노즐을 끼워서 판스프링과 노즐의 사이에 틈새
가 없는지 확인합니다 .
2. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않는지 확인해 주십시오 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .

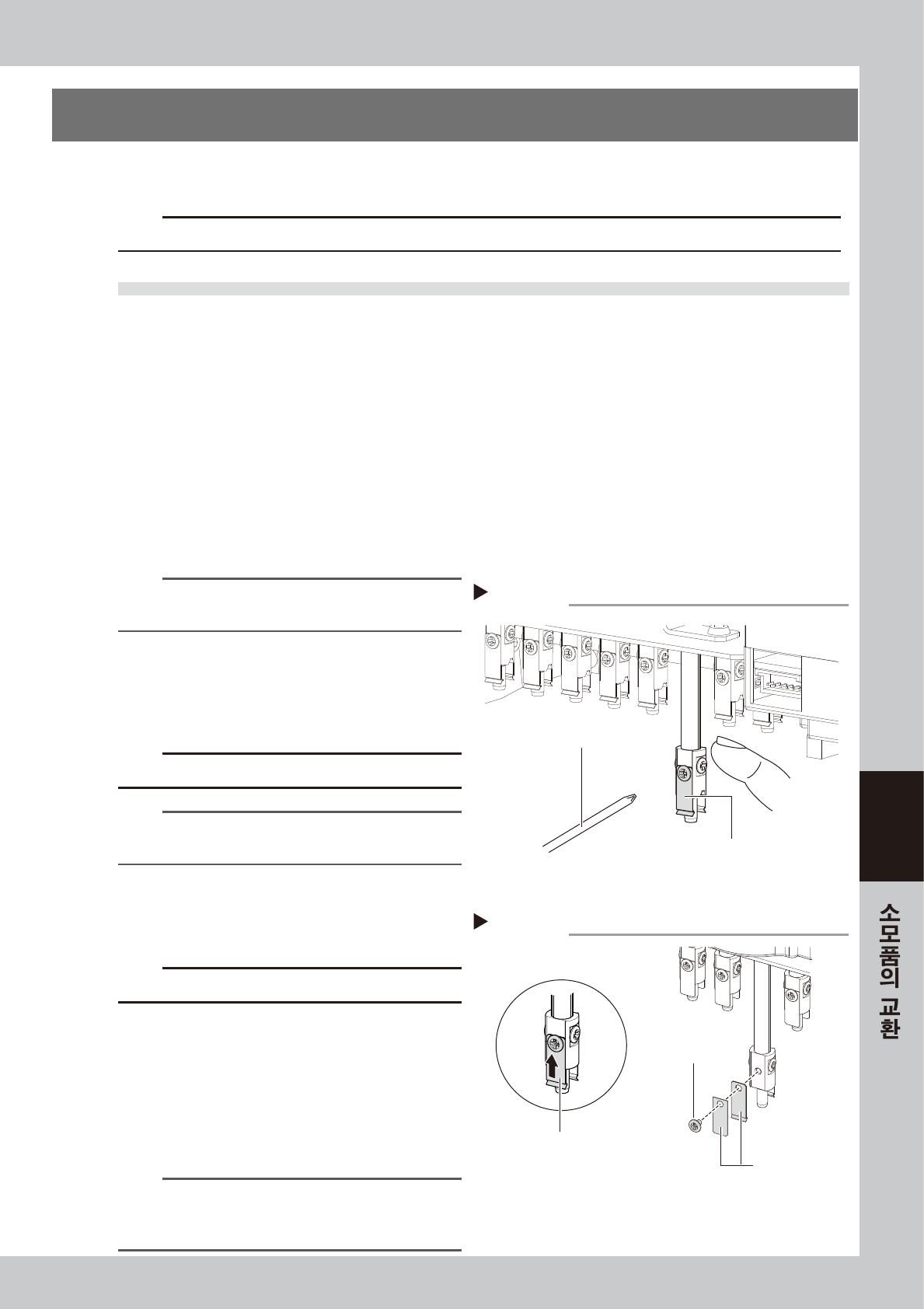

판스프링의 탈착
Step 2
정밀 십자 드라이버
교환할 판스프링
57602-N2-00
판스프링의 장착
Step 3
새로운 판스프링
고정나사
판스프링을 위로 밀어 올리면서
고정나사를 체결한다
57603-N2-00
