판스프링 장착툴이 있을 경우
HM 헤드의 노즐 판스프링을 장착할 때에는 , 옵션 구입품 「판스프링 장착 툴 (P/N:KGS-M8810-00X)」 를 사용함으로서 , 보다
균일하게 판스프링을 장착할 수가 있습니다 .
n
요점
이 툴을 소유하고 계실 경우에는 , 툴을 사용해서 판스프링을 장착하실 것을 권장합니다.
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차를 사용하고 있을 경우는 , 대차를 탈착합
니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으
로 빼 주십시오 .
n
요점
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
샤프트를 지탱하면서 , 정밀 십자 드라이버로 고정
나사를 분리하고 , 교환할 판스프링을 탈착해 주십
시오 .
3
새로운 판스프링을 임시 장착합니다 .
판스프링 고정나사를 살짝 조여서 임시로 장착해
둡니다 .
4
판스프링 장착툴을 끼웁니다 .
장착툴을 홈과 판스프링의 돌기부가 서로 맞물리
도록 , 장착툴을 노즐 샤프트에 끼웁니다 .
장착툴은 위쪽 끝까지 끼워 주십시오 .
5
판스프링을 고정합니다 .
손으로 판스프링의 돌기부와 장착툴의 홈을 지탱
한 상태에서 , 정밀 십자 드라이버로 고정나사를
체결해 주십시오 .
6
판스프링의 장착상태를 확인합니다 .
장착툴의 홈과 판스프링의 돌기부와의 사이에 틈
새가 없이 밀착되어 있는지 확인해 주십시오 .
7
장착툴을 뺍니다 .
8
장착 상태를 확인합니다 .
1. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않은지 확인해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .

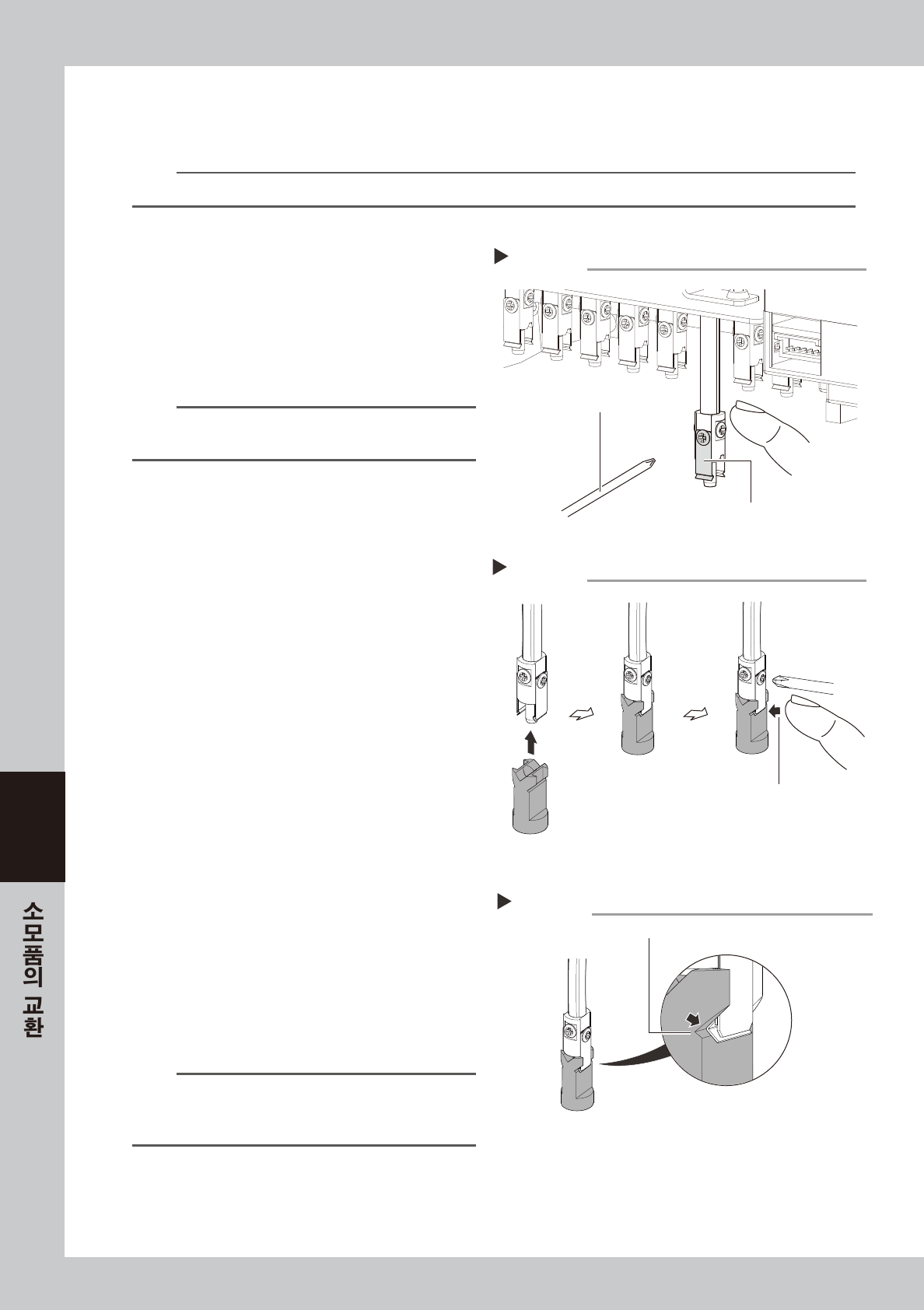

판스프링 장착상태 확인
판스프링의 돌기부와 장착툴의 홈이 밀착되어 있을 것
Step 6
57606-N2-00
Step 4,5
윗쪽 끝까지 끼운다
판스프링 장착툴
손가락으로 지탱하면서 고정나사 체결
판스프링 장착툴의 사용
57605-N2-00
판스프링의 탈착
Step 2
정밀 십자 드라이버
교환할 판스프링
57604-N2-00
6-5
6
2.1.2 FM 헤드
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차를 사용하고 있을 경우는 , 대차를 탈착합
니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으
로 빼 주십시오
n
요점
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
육각렌치 (1.3) 로 판스프링의 고정 볼트를 분리해
주십시오 .
c
주의
판스프링의 고정 볼트만 분리해 주십시오 .
3
새로운 판스프링을 장착합니다 .
판스프링을 위로 밀어 올리면서 , 육각렌치 (1.3)
로 고정볼트를 체결해 주십시오 .
c
주의
판스프링은 반드시 평행하게 되도록 장착해 주십시오 .
4
노즐을 끼웁니다 .
5
장착 상태를 확인합니다 .
1. 판스프링과 노즐 Arm ASSY 와의 사이에 틈새
가 없는지 확인합니다 .
2. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않는지 확인해 주십시오 .
3. 깔아둔 사각건을 정리합니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .

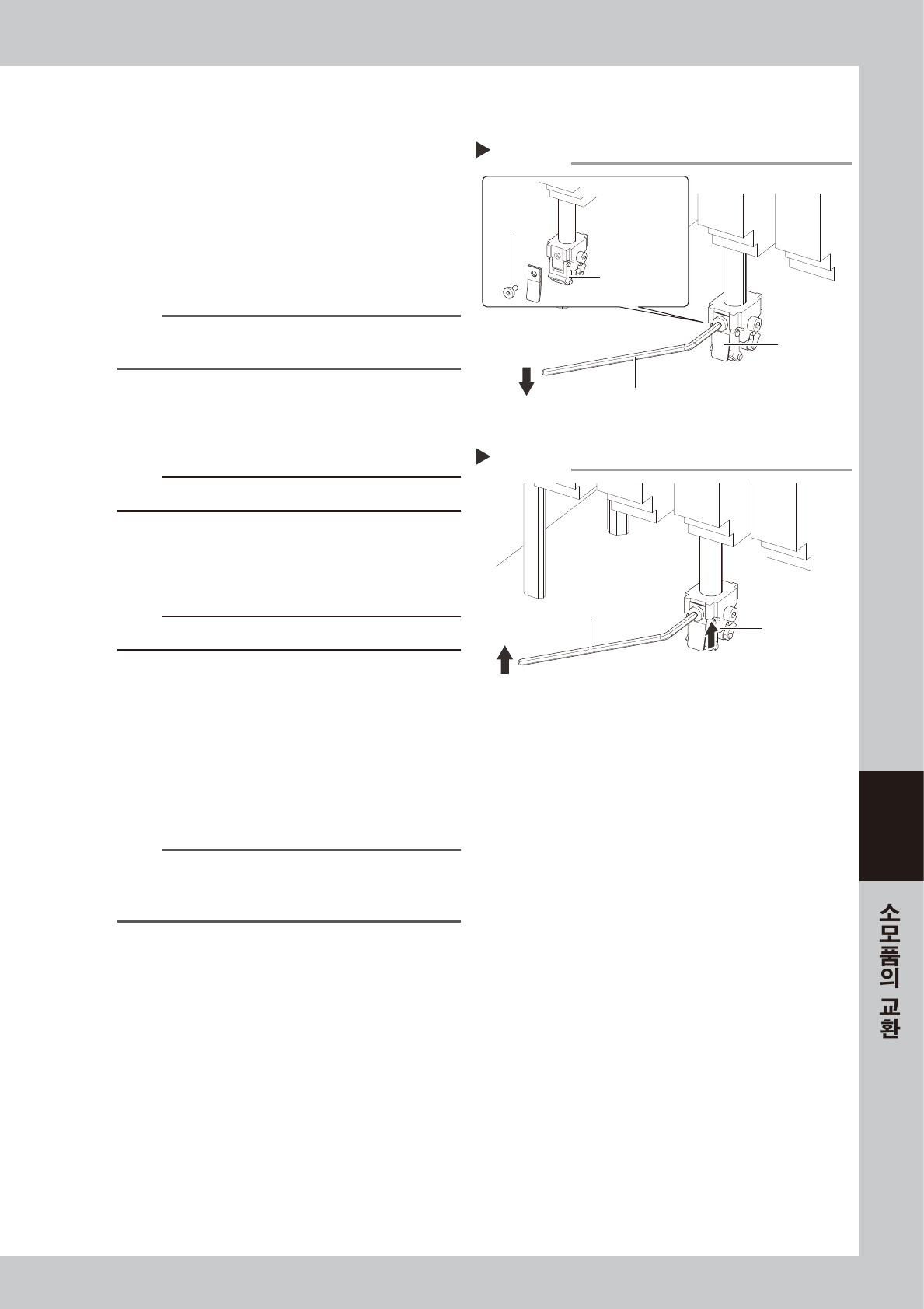

판스프링의 장착
Step 3
육각렌치(1.3)
판스프링을
위로 밀어 올린다
57608-N2-00
판스프링의 탈착
Step 2
육각렌치(1.3)
판스프링
판스프링
고정볼트
노즐 Arm ASSY
57607-N2-00
6-6
6
2.2 FM 헤드의 롤러 로크의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으로 빼 주십시오 .
2
노즐 Arm ASSY 를 분리합니다 .
1. 노즐 Arm ASSY 고정볼트 (2 군데 ) 를
육각렌치 (1.5mm) 로 분리해 주십시오 .
2. 노즐 Arm ASSY 를 밑으로 당겨서 뺍니다 .
c
주의
샤프트 부분에는 O 링이 있습니다 . 노즐 Arm ASSY 를 뺄 때에
는 , 상처내지 않도록 주의해 주십시오 .
3
노즐 Arm ASSY 를 교환합니다 .
새로운 노즐 Arm ASSY 로 교환하고 , 고정볼트를
체결해서 장착해 주십시오 .
4
장착 상태를 확인합니다 .
1. 판스프링과 롤러와의 사이에 틈새가 없는지
확인합니다 .
2. 노즐을 수차례 탈장착해서 , 느슨하지 않은지
확인해 주십시오 .
3. 깔아둔 사각건을 정리합니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
█

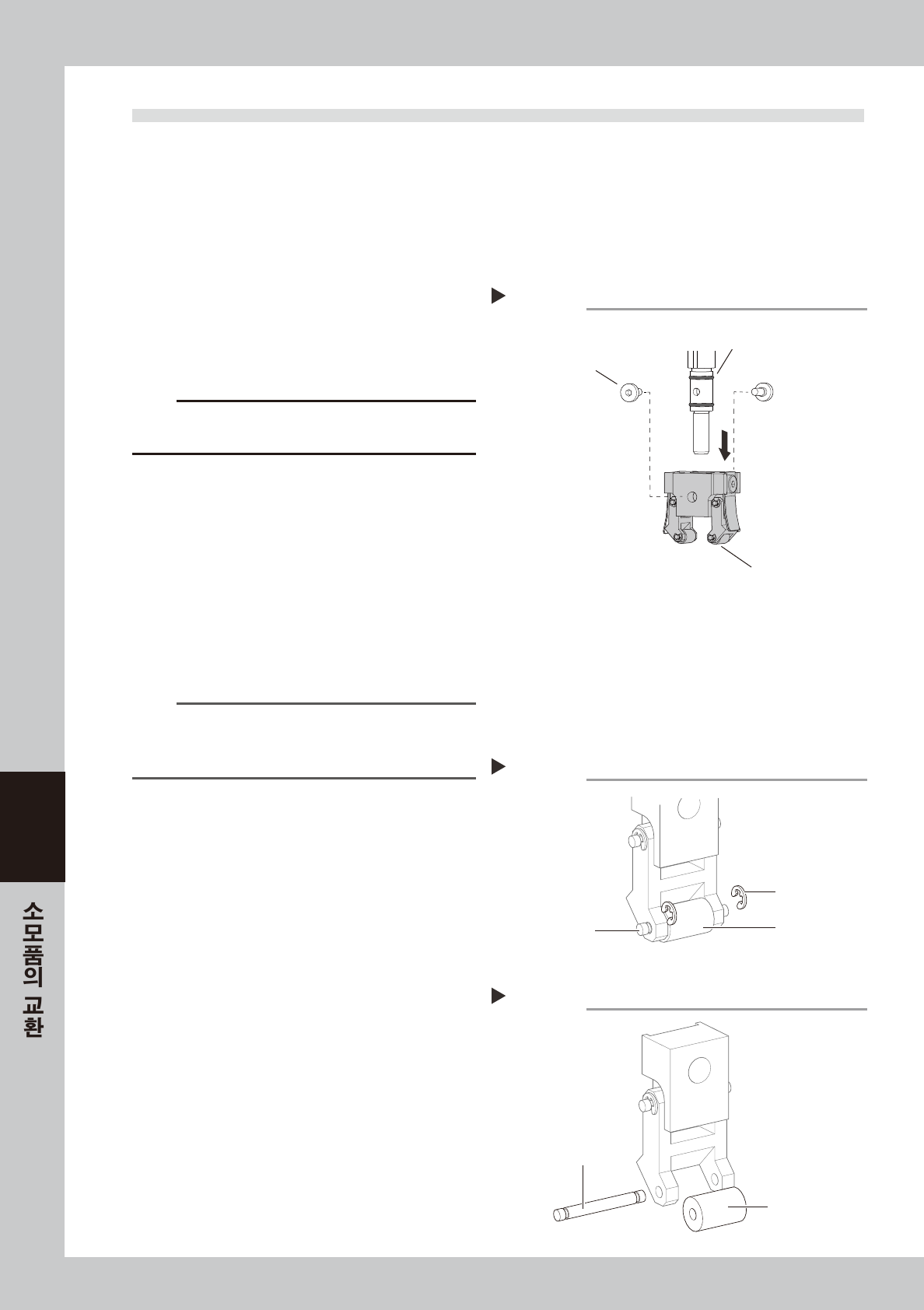

롤러만 교환할 경우
노즐 Arm ASSY 를 분리한 상태에서 설명합니다 .
1
서클립을 분리합니다 .
롤러의 샤프트 부분에 있는 서클립을 정밀 일자
드라이버로 밀어서 빼 주십시오 .
2
롤러를 분리합니다 .
샤프트를 빼고 , 롤러를 분리해 주십시오 .
3
롤러를 장착합니다 .
새로운 롤러를 노즐 Arm ASSY 에 세팅하고 ,
샤프트를 구멍에 맞춰서 옆에서부터 끼웁니다 .
4
서클립을 끼웁니다 .
정밀 일자 드라이버를 사용해서 , 서클립을 원상태
로 끼워 주십시오 .
Step 2
노즐 Arm ASSY의 분리
노즐 Arm ASSY
노즐 Arm ASSY 고정볼트
O링
57609-N2-00
롤러의 장착
Step 3
샤프트
새로운 롤러
57611-N2-00
서클립의 분리
Step 1
샤프트
서클립
롤러
57610-N2-00
