3-46 3 컨베이어 벨트 풀기 듀얼 레인 (YSM20/YSM20W 공통) 이 브래킷을 푼다 이 브래킷을 푼다 브랫킷 위치를 마킹한다 57378 -N2 - 00
3-45
3
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20W 싱글레인 사양의 경우는 풀리 )
의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷의 고정볼트 (2 군데 ) 를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20W 싱글레인 사양의 경우에는 , 육각렌치 (5)
와 육각렌치 (4) 로 풀리의 고정볼트를 풀어서 풀리를 이동시킵니다 .
이 풀리 브래킷을 푼다
W1축
W3축
W4축
W2축
컨베이어 벨트 풀기
YSM20 듀얼 스테이지
이 풀리 브래킷을 푼다
브래킷의 위치를
유성펜으로 마킹한다
■ W3축, W4축
■ W1축, W2축
57346 -N2-20
3-46
3

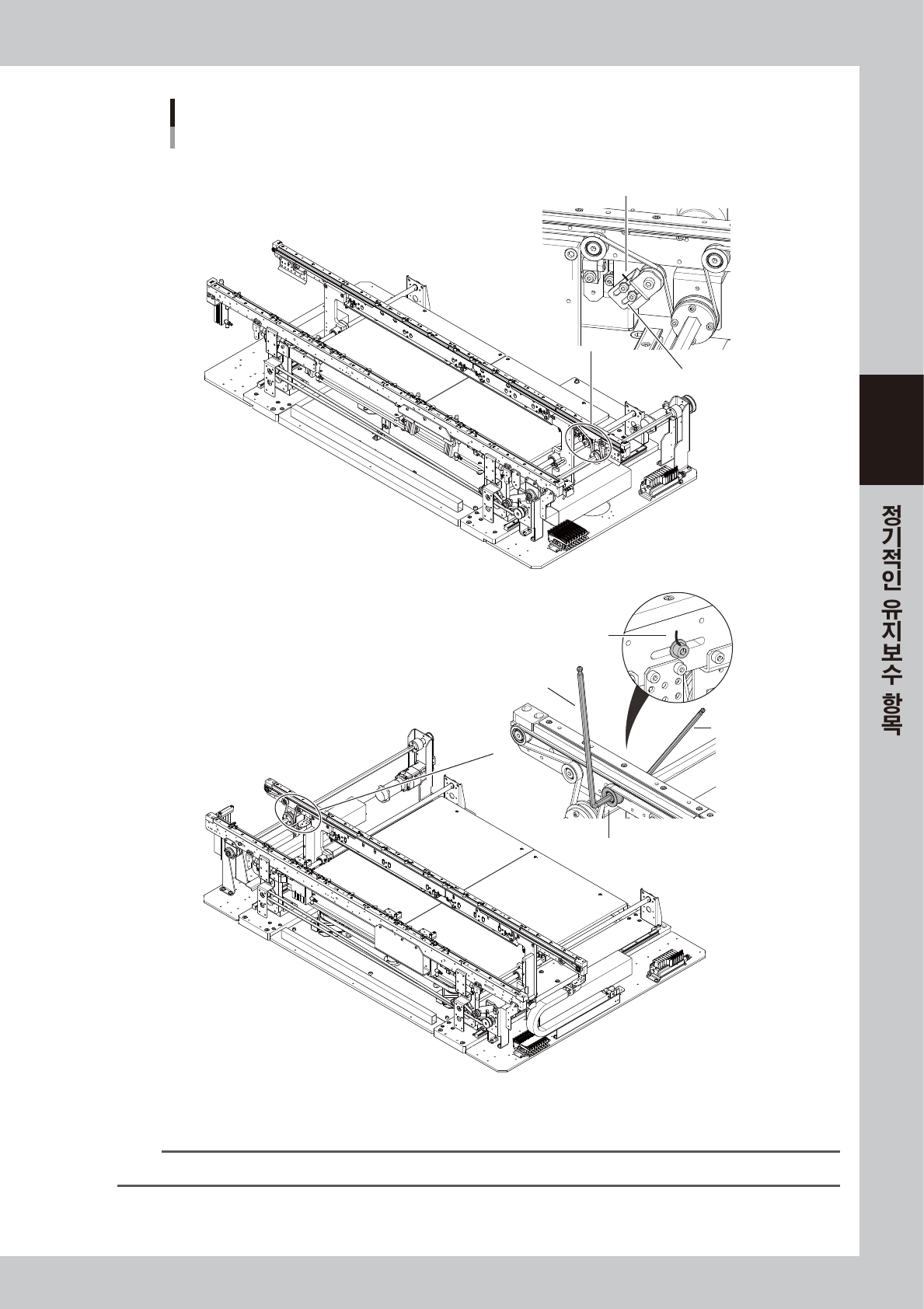

컨베이어 벨트 풀기
듀얼 레인 (YSM20/YSM20W 공통)
이 브래킷을 푼다
이 브래킷을 푼다
브랫킷 위치를 마킹한다
57378-N2-00
3-47
3
컨베이어 벨트 풀기
YSM20 싱글레인/YSM20W 싱글레인 (중량반송 사양)
이 풀리를 푼다
풀리의 위치를 마킹한다
브래킷의 위치를 마킹한다
이 브래킷을 푼다
<YSM20 싱글레인>
<YSM20W 싱글레인 (중량반송 사양)>
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20W 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
육각렌치(5)
육각렌치(4)
57379-N2-00
참고
흐름방향에 따라 텐셔너 ( 풀리 ) 의 위치가 달라집니다.
