4-5 4 3 . 노즐 스테이션 3 . 1 노 즐 스테이션 센서의 상태확인과 청소 ( 1 년 ) 노 즐 스 테 이 션 ( 옵 션 ) 을 겸 비 하 고 있 는 장 비 는 , 정 기 적 으로 노 즐 검 지 센 서 의 상 태 를 확 인 할 필 요가 있 습 니 다 . 다음 과 같이 상 태 확 인 방 법 과 청 소 방 법 에 대 해 서 설 명 합 니 다 . c 주의 노즐 스테이션 센서로 노즐검 출이 …
4-4
4
2. UPS( 무정전 전원장치 )
2.1 UPS 배터리의 교환 (3 년 )
배터리에는 , 수명이 있습니다. 주변 온도 등의 사용환경에 따라 다릅니다만 , 보통 3 년을 기준으로 새로운 배터
리(KGA-M6566-30X) 로 교환하실 것을 권장합니다. 다음과 같이 UPS 의 내장용 배터리의 교환 방법에 대해
서 설명합니다.
w
경고
배터리의 교환 작업은 , 전기 작업의 경험 및 지식을 가진 분이 해 주십시오 .
1
장비의 전원을 OFF 합니다 .
장비의 전원을 차단하고 , 몇초후에 UPS 의 전원
도 OFF 해 주십시오 .
w
경고
비상정지 상태 등 , UPS 기능이 작동하고 있는 상태에서는
작업하지 마십시오 .
2
프론트 패널을 분리합니다 .
십자 드라이버로 프론트 패널의 고정나사를 빼 주
십시오 .
3
배터리 커넥터를 분리합니다 .
UPS 측과 내장용 배터리측의 커넥터를 분리시켜
주십시오 .
4
배터리 고정구를 탈착합니다 .
배터리 고정구의 고정 나사를 빼서 , 배터리 고정
구를 탈착해 주십시오 .
5
새로운 배터리로 교환합니다 .
교환할 배터리를 빼고 , 새로운 배터리를 삽입합니
다.
6
원상태로 장착합니다 .
Step2~Step4 와 반대 순으로 UPS 를 원상태로
장착해 주십시오 .
7
UPS 의 상태를 확인합니다 .
1. 장비의 전원을 공급합니다 .
2. UPS 조작패널의「ON」버튼을 눌러서
BATTERY LED 가 소등되어 있는지 확인해
주십시오 .
8
배터리의 교환 년월을 기록합니다 .
UPS 경고라벨 ( 본서「안전의 길잡이」참조 )
에 배터리의 교환 년월을 기록해 주십시오 .
n
요점
UPS 의 상세한 취급 설명에 관해서는 , 옵션 매뉴얼의「UPS( 무정전 전원장치 )」또는 , 제조사의 취급 설명서를 참조해 주십
시오 .

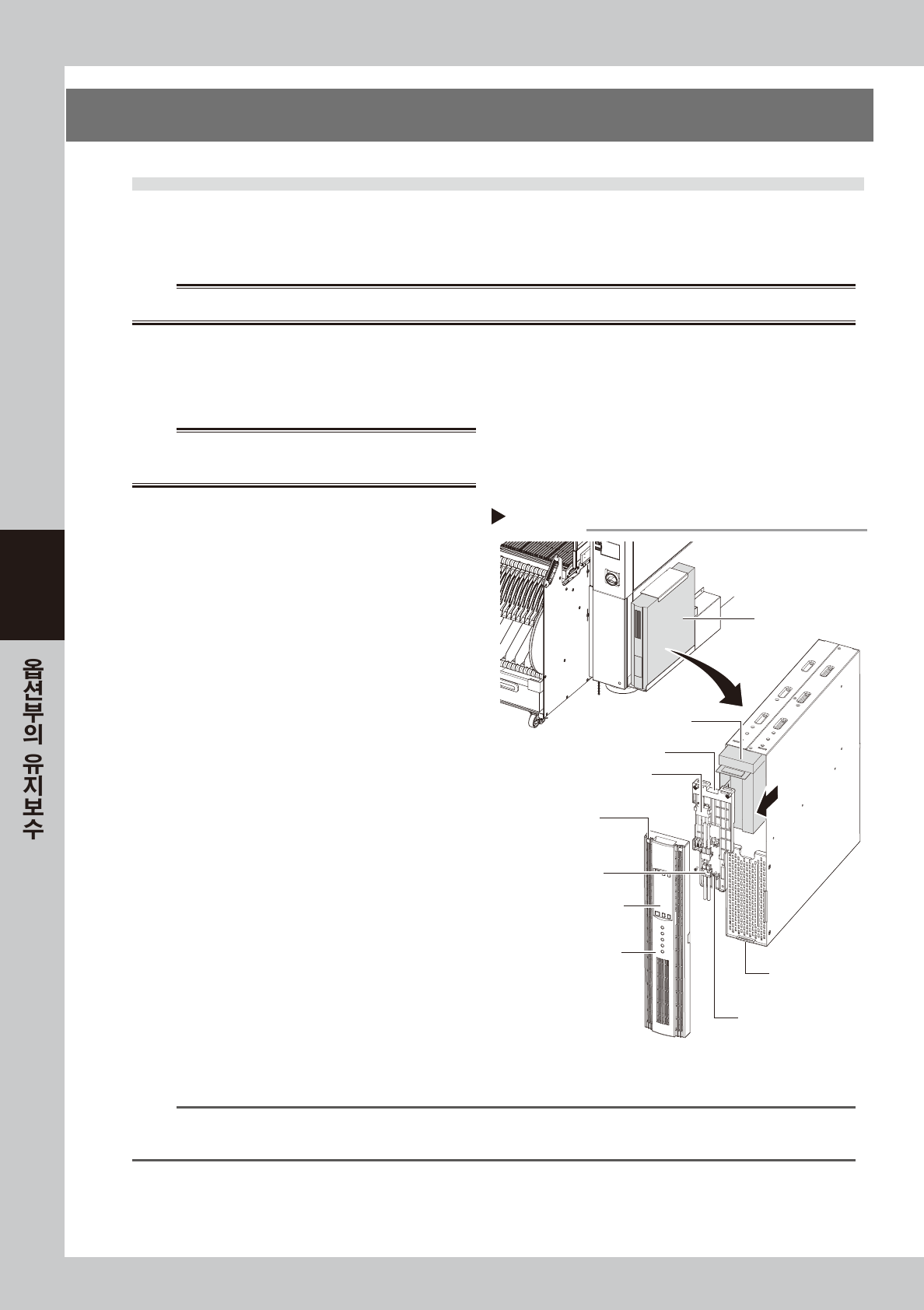

Step 2-6
내장용 배터리의 교환
UPS본체
장비 정면의 우측 아래
내장용 배터리
내장용 배터리측
커넥터
UPS측 배터리
커넥터
UPS 조작 패널
배터리 고정구
프론트 패널
프론트 패널 후크
배터리 고정구
고정나사
프론트 패널
고정나사
57403-N2-10
4-5
4
3. 노즐 스테이션
3.1 노즐 스테이션 센서의 상태확인과 청소 (1 년 )
노즐 스테이션( 옵션 ) 을 겸비하고 있는 장비는 , 정기적으로 노즐검지 센서의 상태를 확인할 필요가 있습니
다. 다음과 같이 상태확인 방법과 청소방법에 대해서 설명합니다.
c
주의
노즐 스테이션 센서로 노즐검출이 정상적으로 되지 않을 때에는 , 노즐 체인지가 올바르게 동작되지 않거나 , 노즐검출 에러에 의해 생산을
계속할 수 없을 경우가 있습니다 .
e
1
작업 준비를 합니다 .
1. 모든 노즐을 노즐 스테이션에 되돌립니다 .
2. 작업을 안전하게 하기 위해 , 장비를 비상정지
상태로 해 주십시오 .
2
노즐 스테이션 ( 이후 ANC) 의 셔터를
오픈합니다 .
1. [ 장치 ]-「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔
터를 열어 주십시오 .
3
조정모드를 기동합니다 .
1. 셋업화면 좌측의 [ 조정 ] 버튼을 누릅니다 .
2. 로그인 창이 표시되므로 , User:Operator 를
확인하고 , [OK] 버튼을 눌러 주십시오 .
n
요점
조정 모드를「User:Operator」로 로그인하면 , 장비 설정
값의 변경이나 저장을 할 수 없습니다 .
4
[
ANC Auto
] 를 선택합니다 .
[024 ANC Auto
] 버튼을 눌러 주십시오 .
[ANC Auto] 선택
Step 4
[024 ANC Auto] 선택
58402-N2-00
조정모드 열기
Step 3
[조정] 버튼
[OK] 버튼 Operator
58401-N2-00
노즐 스테이션 셔터 열기
Step 2
58400-N2-00
4-6
4
5
ANC 센서 동작확인 화면을 표시합니다 .
1. 화면 좌상의 풀다운 리스트에서 임의의
테이블을 선택합니다 .
2. 우측의 ANC 그림을 클릭합니다 .
6
ANC 센서의 동작을 확인합니다 .
1. 우측 그림을 참고로 , 화면에 표시되는 노즐
수납 상태와 실제의 노즐수납 상황이 같은지
확인해 주십시오 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가 노즐없음으로 되는지 확인합니다 .
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 등으로 청소해 주십시오 .
c
주의
먼지 등의 명백한 원인 이외에 , ANC 내의 노즐 검출상태가 안정
하지 않거나 , 또는 검출되지 않을 경우에는 , 야마하 또는 판매
대리점으로 연락해 주십시오 .
자체적인 분해 청소는 보장 대상이 안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .
2-303
10
7-SP
69
ANC 센서 동작확인
Step 6
헤드2에서 사용하는 303노즐
격납위치 : No.10
색깔 테두기 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 7에서 사용하는 특주노즐
격납위치 : No.69
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 격납위치/센서상태의 예
58404-N2-00
ANC 센서 동작확인 화면
Step 5
테이블을 선택 ANC 그림을 클릭
58403-N2-00
