1-10 1 2.3 유지보수 공 구 2.3 . 1 클리닝 툴 ■ 클리닝 툴 ( 동 봉 품 ) 클리닝 툴 동봉품 노즐청소 와이어 피더 플레이트 청소용 브러시 노즐선단 클리닝 테이프 5710 4 - N2 - 0 0 명칭 부 품 명칭 부 품 번호 비고 노즐청 소 와이어 NEED LE ASSY KV8 -M88 83- A0 X 노즐선단 클리닝 테이프 T APE, CLE AN ER K G T -M889…
1-9
1

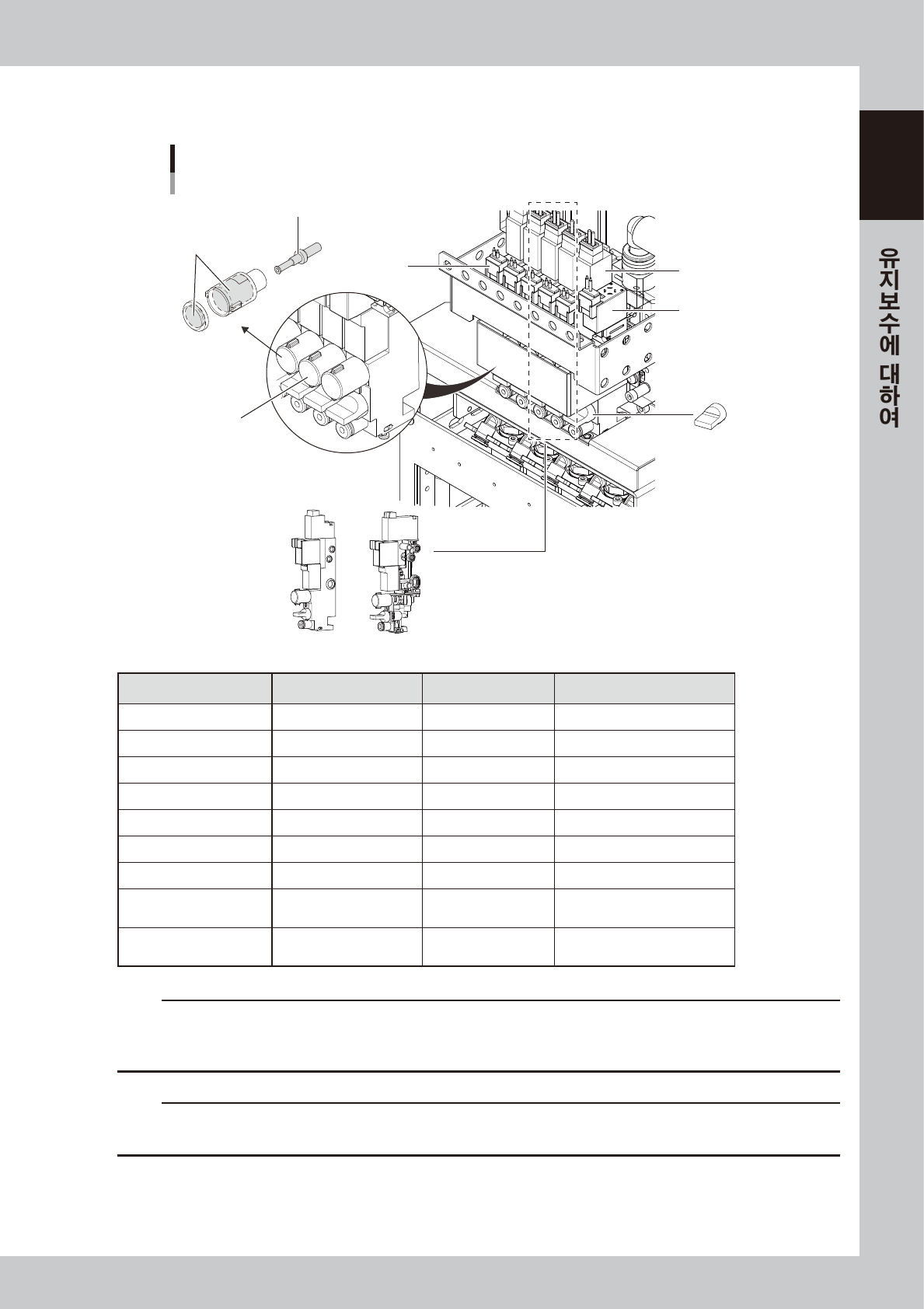

2.2.2 FM 헤드 유닛
교환 부품
FM헤드 (커버, 커넥터, 에어호스를 분리한 그림)
청소용 블로우 밸브
블로우 밸브
오퍼레이트 밸브
BIT 캡
머플러
이젝터 BIT
필터 캡
이젝터 스페어
(절삭품 타입)
이젝터 스페어
(성형품 타입)
57103-N2-10
명칭 부품 명칭 부품 번호 비고
블로우 밸브 VALVE KLF-M7152-00X 이젝터 블로우용
오퍼레이트 밸브 VALVE KLF-M7153-00X 이젝터의 진공 발생시용
이젝터 BIT BIT KLW-M7154-00X 교환권장 : 약 2 년 ( 재사용 불가 )
BIT 캡 BIT CAP KLW-M7156-00X
머플러 MUFFLER KLW-M715A-00X BIT 캡내의 머플러
청소용 블로우 밸브 VALV E KLW-M7158-0 0X
필터 캡 FILTER CAP KLW-M7155-00X
이젝터 스페어 EJECTOR KLW-M7157-00X
절삭품 타입
1 헤드분의 밸브 / 이젝터 유닛
이젝터 스페어 EJECTOR KLW-M7157-10X
성형품 타입
1 헤드분의 밸브 / 이젝터 유닛
c
주의
이젝터 스페어 (1 헤드분의 밸브 / 이젝터 유닛 ) 는 , 장비 출하시기에 따라 베이스 구조 ( 절삭품 / 성형품 타입 ) 가 다릅니다 .
양 타입은 섞어서 사용할 수 없습니다 . 발주시에는 보유하고 계시는 장비의 부품형상을 확인하시거나 , 대리점 또는 야마하로 연락해 주십
시오 .
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
1-10
1

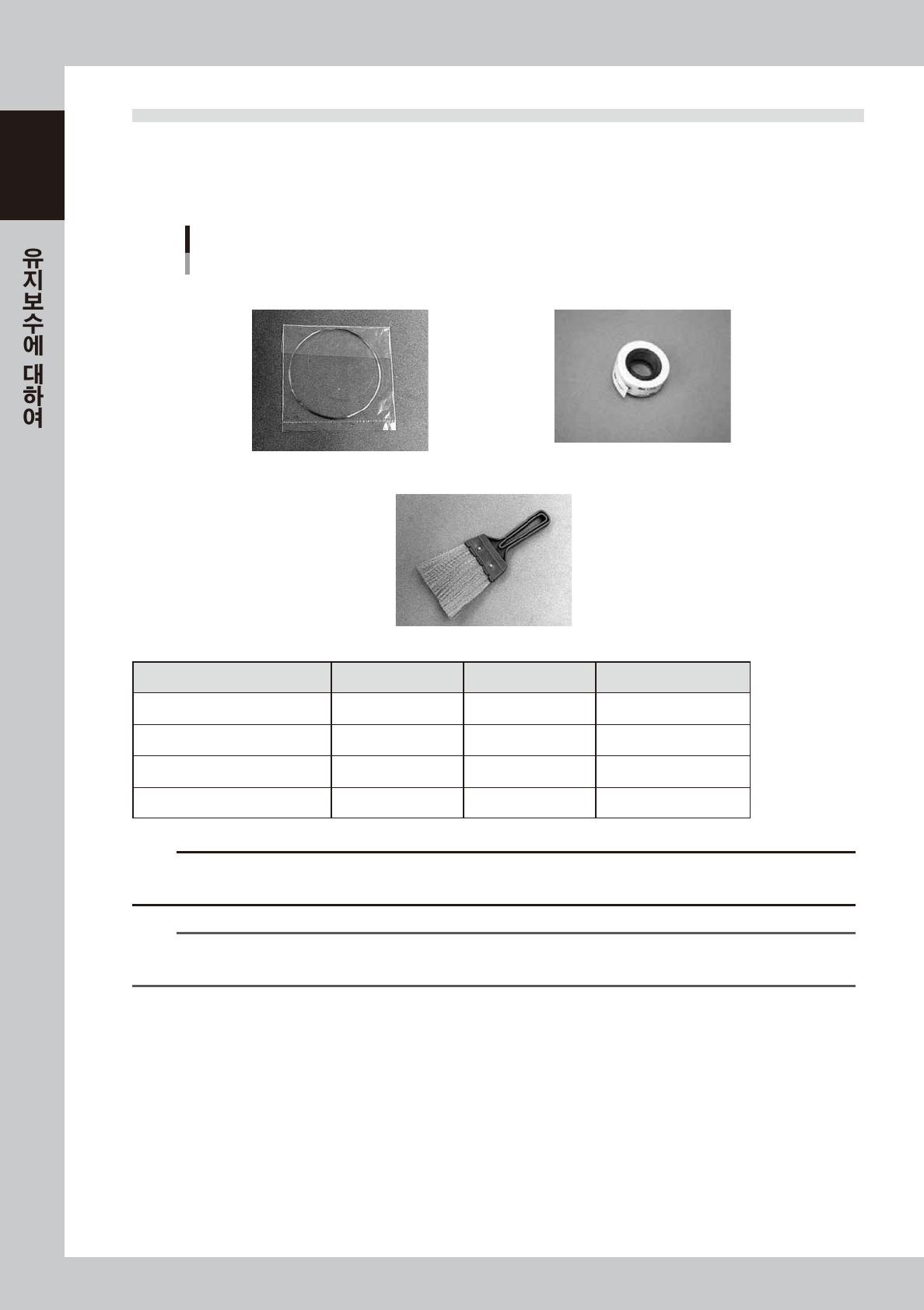

2.3 유지보수 공구
2.3.1 클리닝 툴
■ 클리닝 툴 ( 동봉품 )
클리닝 툴
동봉품
노즐청소 와이어
피더 플레이트 청소용 브러시
노즐선단 클리닝 테이프
57104-N2-00
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어 NEEDLE ASSY KV8-M8883-A0X
노즐선단 클리닝 테이프 TAPE, CLEANER KGT-M8895-00X 양면 테이프
피더 플레이트 청소용 브러시 BRUSH, FEEDER KV7-M8880-20X
청소 브러시용 후크 HOOK KGA-M13B9-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
n
요점
노즐선단 클리닝 테이프 ( 양면 테이프 ) 는 노즐의 선단 청소에 사용합니다만 , 반드시 노즐을 초음파 세척기( 옵션) 또는 에탄올로
세척하고 나서 사용하여 주십시오 .
1-11
1

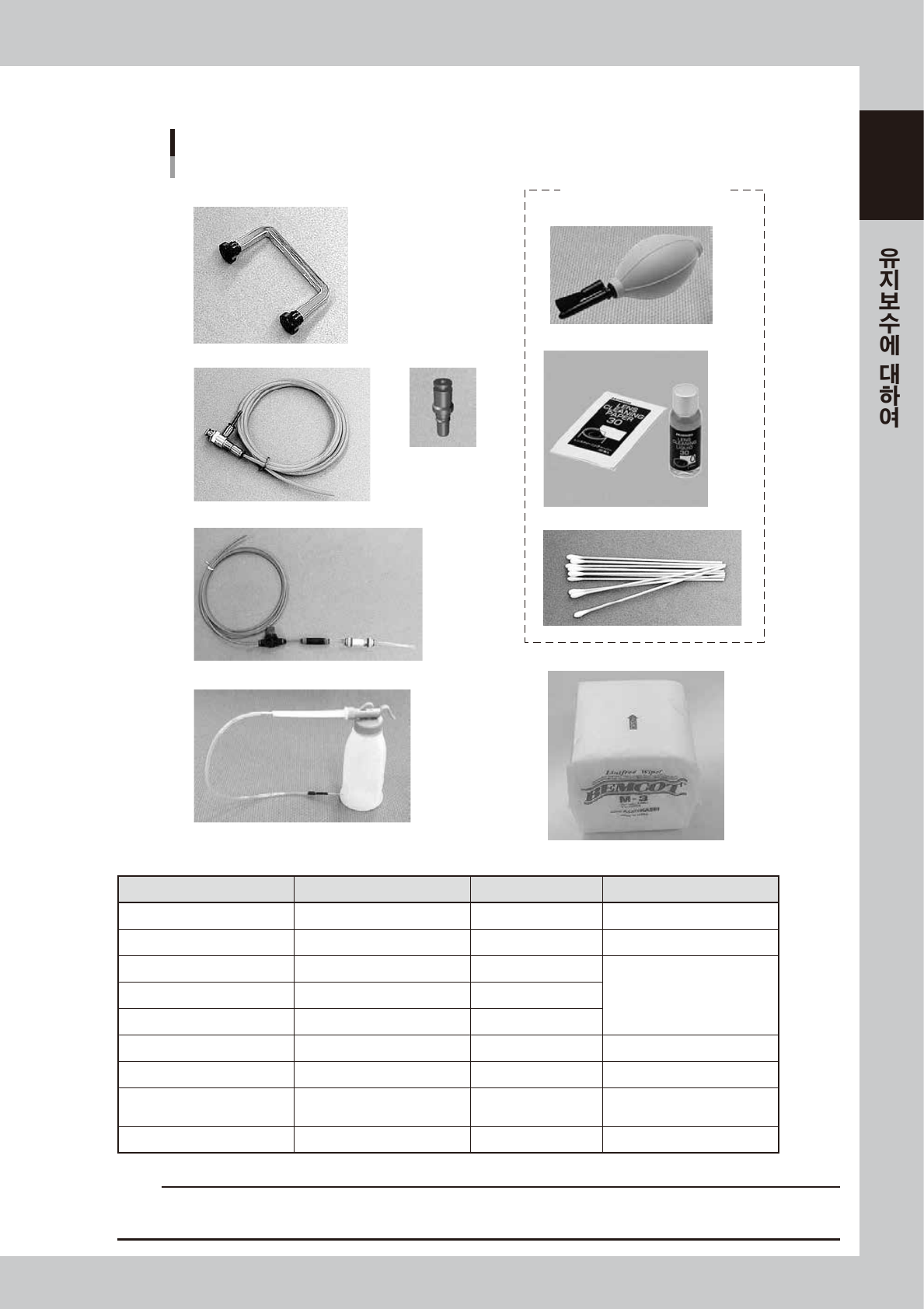

■ 클리닝 툴 ( 옵션 구입품 )
클리닝 툴
옵션 구입품
노즐청소 와이어용 핸들
에어 블로우 툴 에어 소켓
면봉(15cm)
블로워 브러시
렌즈 클리너, 클리닝 페이퍼
클리닝 킷
닦기용 와이퍼
버큠 ASSY.
CLEANER, VISION SET
57105-N2-30
명칭 부품 명칭 부품 번호 비고
노즐청소 와이어용 핸들 NEEDLE CLEANER ASSY KV8-M8881-A0X
에어블로우 툴 AIR BLOW TOOL KU4-M8590-00X Φ 4mm 에어호스
면봉 (15cm) SWAB KGA-M3802-00X
CLEANER, VISION SET
(KHW-M3801-A0X)
블로워 브러시 BLOWER KGA-M3803-00X
렌즈클리너 , 클리닝 페이퍼 CLEANER, LENS KGA-M3801-00X
클리닝 킷 CLEANING KIT KHN-M8860-01X
닦기용 와이퍼 WIPER KGS-M3840-00X
버큠 ASSY VACUUM ASSY KHY-M88V0-A0X
청소용 ( 버큠 )
Φ 4mm 에어호스
에어 소켓 COUPLER, PLUG KLW-M3T0J-00X Φ 4mm 에어호스 접속용
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 확인하여 주십시오 .
