3-26
3
3.5.3 HM 헤드의 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
HM 헤드 유닛의 스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에
튀어서 표면의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 녹을 방지하는 목적으로 필요에 따라 지정 구리스 (NSL) 를 엷게
도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로 동
작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를 닦을 때에는 , 스플라인 샤프트 표면의 구리스가 완전히
제거되지 않도록 주의해 주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
구리스를 균일하게 도포
573B6-N2-00
스플라인 샤프트의 청소
Step 2
면봉
573B5-N2-00
3-27
3
3.6 FM 헤드의 Z 축 볼스크류 주변의 청소와 급유
FM 헤드는 보통 3 개월에 1번 정도 볼스크류, 스플라인 샤프트 및 가이드부의 청소와 급유를 실시할 필요가 있
습니다. 다음과 같은 순서대로 실시해 주십시오 .
1
헤드유닛을 이동시킵니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
4. 사각건을 작업하는 장소 밑에 깔아 둡니다 .
2
에어호스와 헤드의 정면커버를 탈착합
니다 .
1. 육각렌치 (3) 로 , FM 헤드의 정면커버 고정볼
트를 분리하고 , 커버를 한손으로 지탱시킵니
다.
2. 다른 한 손으로 커버의 뒷면에 있는 상하의
조인트로 부터 에어 호스를 분리합니다 .
n
요점
에어호스가 정면 커버 뒷면의 튜브 홀더에 끼워져 있는 상태
로 커버를 탈착합니다.
3
볼스크류를 청소합니다 .
먼지가 나지 않는 와이퍼 등으로 볼스크류의 더러
움을 닦아 주십시오 .
1. 우측 그림과 같이 헤드를 내려서 상부를 청소
합니다 .
2. 그 다음에 헤드를 올려서 하부를 청소합니다 .
n
요점
청소 작업시에는 볼스크류의 홈 부분도 정성스럽게 닦아 주
십시오 . 또한 , 청소후에 이물질의 부착 여부도 확인해 주십
시오 .
4
스플라인 샤프트와 가이드를 청소합니
다.
볼스크류와 같은 식으로 , 샤프트를 상하로 움직여
서 , 먼지가 나지 않는 와이퍼로 스플라인 샤프트
와 가이드부의 더러움을 닦아주십시오 .
5
가이드에 구리스를 도포합니다 .
지정 구리스 (AFF) 를 손으로 가이드에 균일하게
도포해 주십시오 . 손이 닿지 않는 곳은 면봉 등을
사용해서 도포해 주십시오 .
6
볼스크류에 구리스를 도포합니다 .
지정 구리스 (NSL) 를 손으로 볼스크류에 균일하
게 도포해 주십시오 . 손이 닿지 않는 곳은 면봉
등을 사용해서 도포해 주십시오 .
스플라인 샤프트・가이드의 청소
Step 4
와이퍼
스플라인 샤프트 가이드
57367-N2-00
볼스크류의 청소
Step 3
와이퍼
볼스크류
57333-N2-10
헤드 커버의 탈착
Step 2
<헤드 정면 커버의 뒷면>
에어호스
튜브 홀더
정면 커버
커버 고정볼트
조인트
정면 커버
57366-N2-10

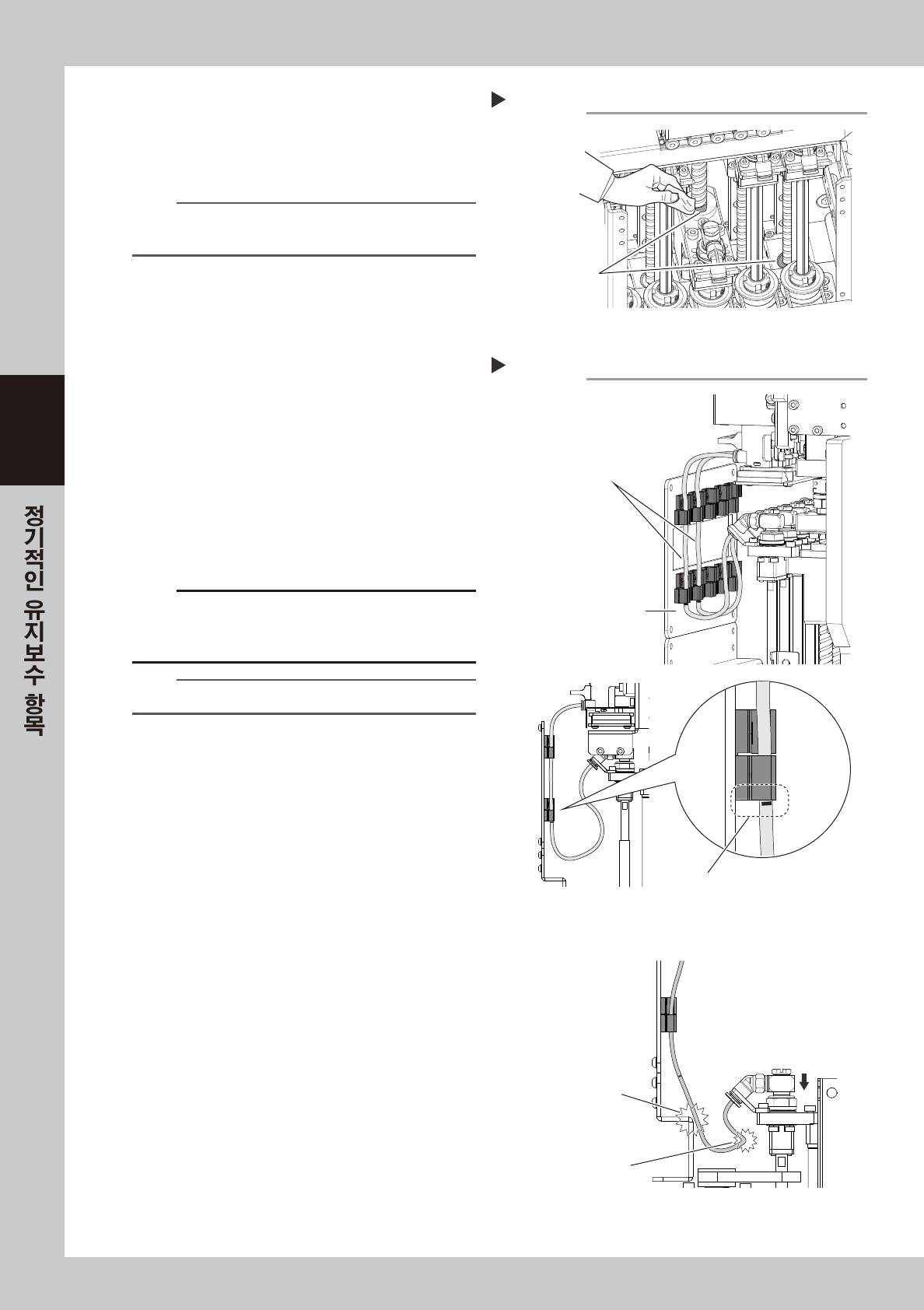

3-28
3
7
스플라인 샤프트에 구리스를 도포합니
다.
지정 구리스 (LRL) 를 손으로 스플라인 샤프트에
균일하게 도포해 주십시오 .
n
요점
이 작업은 3 종류의 구리스를 사용합니다. 잘못해서 틀린
구리스를 도포하지 않도록 주의해서 작업해 주십시오 .
8
여분의 구리스를 닦아 냅니다 .
헤드를 수차례 상하로 움직여서 , 고여있는 구리스
를 닦아 주십시오 .
9
에어 호스와 커버를 원상태로 합니다 .
1. 에어 호스를 상하의 조인트에 끼웁니다 .
2. 헤드의 정면 커버를 장착합니다 .
3. 깔아둔 사각건을 정리합니다 .
0
에어 호스의 장착상태를 확인합니다 .
에어 호스가 옆에 있는 호스와 교차되어 있지
않으며 , 에어 호스의 마킹위치가 우측 그림과
같이 튜브 홀더 하부의 위치와 맞는지 확인해
주십시오 .
c
주의
에어 호스의 장착상태가 올바르지 않으면 헤드가 하강할 때 ,
에어 호스가 당겨지거나 늘어짐이 발생해서 부품과 에어호스가
파손될 우려가 있으므로 , 주의해 주십시오 .
참고
에어 호스의 마킹위치는 밑에서 80mm 입니다.
에어 호스의 장착상태
Step 10
에어 호스를 교차시키지 말것
에어 호스의 마킹 위치와 튜브 홀더의
하부의 위치가 맞을 것
정면 커버
<장착 NG의 경우 (헤드 하강시)>
접촉에 의해 에어호스가 파손
에어 호스의 구부러짐
57376-N2-00
여분의 구리스 닦아내기
Step 8
구리스 고임
57334-N2-10
