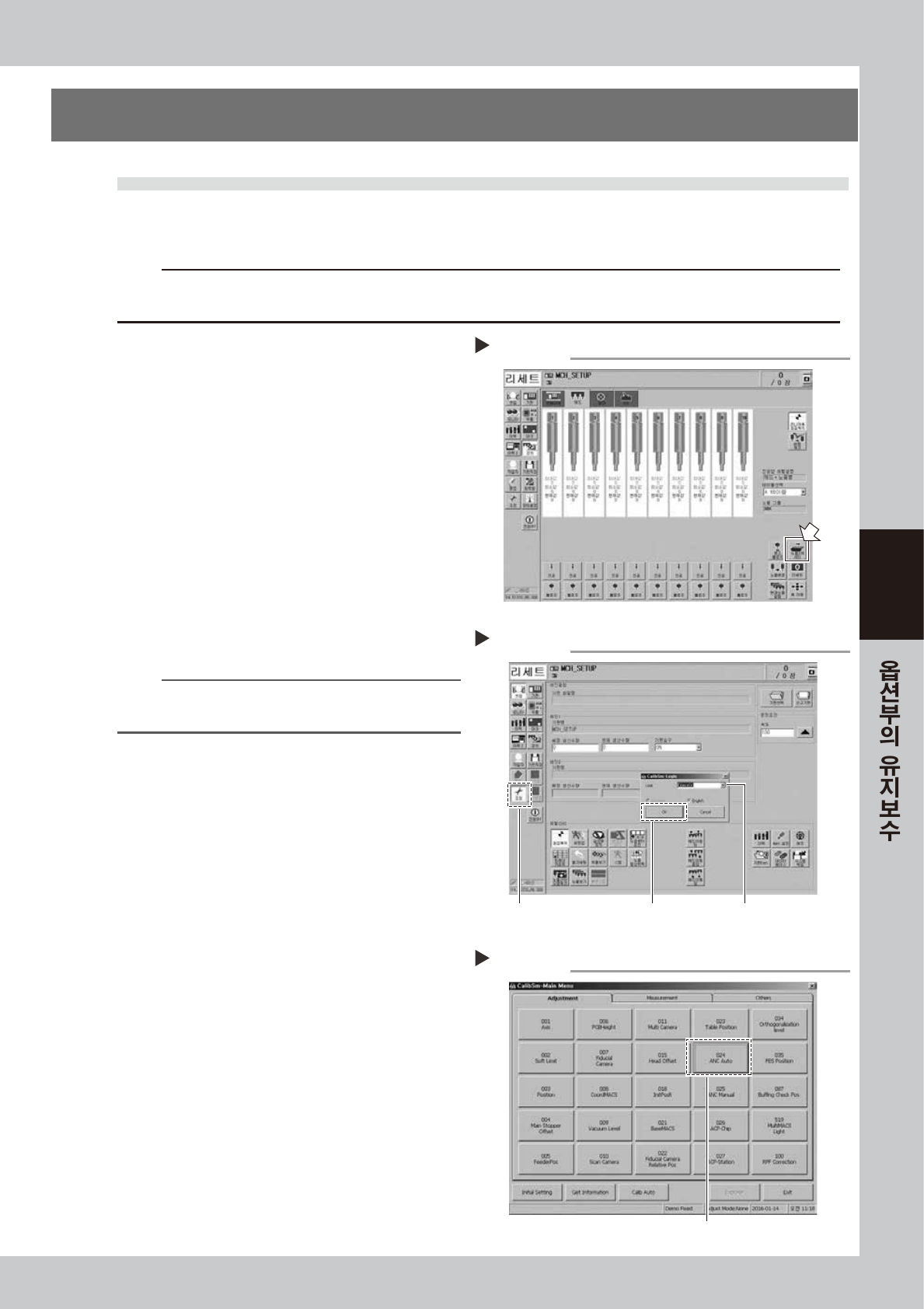

3. 노즐 스테이션
3.1 노즐 스테이션 센서의 상태확인과 청소 (1 년 )
노즐 스테이션( 옵션 ) 을 겸비하고 있는 장비는 , 정기적으로 노즐검지 센서의 상태를 확인할 필요가 있습니
다. 다음과 같이 상태확인 방법과 청소방법에 대해서 설명합니다.
c
주의
노즐 스테이션 센서로 노즐검출이 정상적으로 되지 않을 때에는 , 노즐 체인지가 올바르게 동작되지 않거나 , 노즐검출 에러에 의해 생산을
계속할 수 없을 경우가 있습니다 .
e
1
작업 준비를 합니다 .
1. 모든 노즐을 노즐 스테이션에 되돌립니다 .
2. 작업을 안전하게 하기 위해 , 장비를 비상정지
상태로 해 주십시오 .
2
노즐 스테이션 ( 이후 ANC) 의 셔터를
오픈합니다 .
1. [ 장치 ]-「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔
터를 열어 주십시오 .
3
조정모드를 기동합니다 .
1. 셋업화면 좌측의 [ 조정 ] 버튼을 누릅니다 .
2. 로그인 창이 표시되므로 , User:Operator 를
확인하고 , [OK] 버튼을 눌러 주십시오 .
n
요점
조정 모드를「User:Operator」로 로그인하면 , 장비 설정
값의 변경이나 저장을 할 수 없습니다 .
4
[
ANC Auto
] 를 선택합니다 .
[024 ANC Auto
] 버튼을 눌러 주십시오 .
[ANC Auto] 선택
Step 4
[024 ANC Auto] 선택
58402-N2-00
조정모드 열기
Step 3
[조정] 버튼
[OK] 버튼 Operator
58401-N2-00
노즐 스테이션 셔터 열기
Step 2
58400-N2-00
4-6
4
5

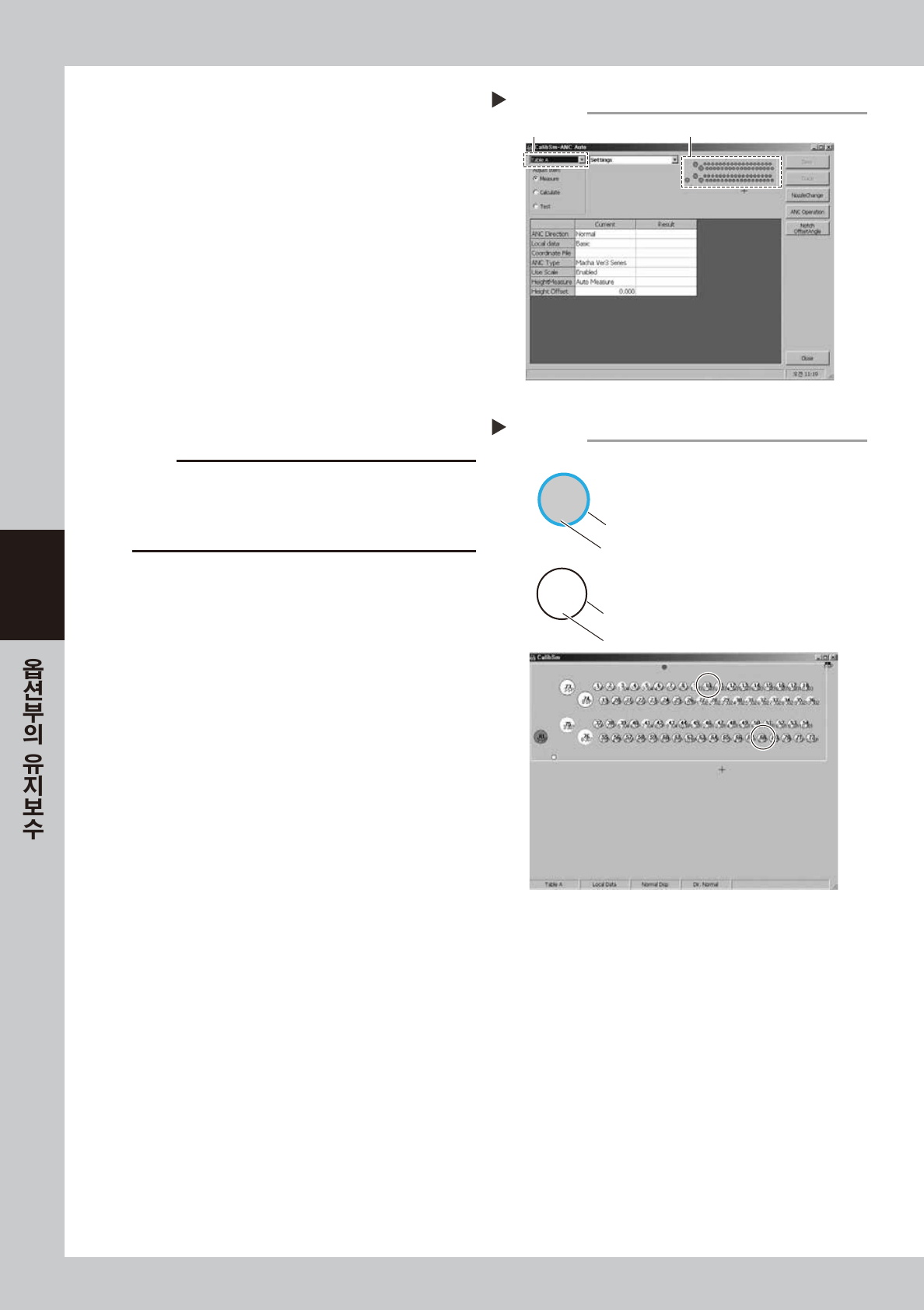

ANC 센서 동작확인 화면을 표시합니다 .
1. 화면 좌상의 풀다운 리스트에서 임의의
테이블을 선택합니다 .
2. 우측의 ANC 그림을 클릭합니다 .
6
ANC 센서의 동작을 확인합니다 .
1. 우측 그림을 참고로 , 화면에 표시되는 노즐
수납 상태와 실제의 노즐수납 상황이 같은지
확인해 주십시오 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가 노즐없음으로 되는지 확인합니다 .
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 등으로 청소해 주십시오 .
c
주의
먼지 등의 명백한 원인 이외에 , ANC 내의 노즐 검출상태가 안정
하지 않거나 , 또는 검출되지 않을 경우에는 , 야마하 또는 판매
대리점으로 연락해 주십시오 .
자체적인 분해 청소는 보장 대상이 안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .
2-303
10
7-SP
69
ANC 센서 동작확인
Step 6
헤드2에서 사용하는 303노즐
격납위치 : No.10
색깔 테두기 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 7에서 사용하는 특주노즐
격납위치 : No.69
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 격납위치/센서상태의 예
58404-N2-00
ANC 센서 동작확인 화면
Step 5
테이블을 선택 ANC 그림을 클릭
58403-N2-00
