3-55 3 0 컨베이어를 최소 폭으 로 합 니다 . 1 . 장비의 안전 커버 를 닫 고 , 비 상정지 를 해 제 합 니 다 . 대차 사양의 경 우는 대차를 장착합니 다 . 2. [ 컨베이어폭 ] 버튼 을 눌 러서 , 「 컨베이 어폭」 화 면을 표 시합 니다 . 3. 「 변 경 후의 컨 베 이어 폭」에 듀 얼 스테 이 지 사양 의 최 소 컨베 이어 폭인 「50 mm 」 를 입력 하 고 , […
3-54
3
8
구리스를 도포합니다 .
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
6 각 스플라인의 표면과 볼스크류의 표면 및 홈부
분에 구리스를 골고루 도포해 주십시오 .
9
가이드에 구리스를 주입합니다 .
가이드에는 구리스건을 사용해서 급유합니다 .
구리스건 ( 굽은타입 노즐 ) 을 사용해서 , 가이드의
구리스 니플로부터 지정 구리스 (NSL) 를 주입합
니다 .
또한 , W2 축 , W3 축의 앞쪽 구리스 니플 (4 군데 )
은 , 후술의 Step14 에서 급유합니다 .
n
요점
새로운 구리스가 틈새로 부터 스며나올 때까지 급유합니다.
n
요점
가이드의 구리스 니플의 위치 및 수량에 대해서는 ,「제 5 장
급유개소 일람」을 참조해 주십시오 .

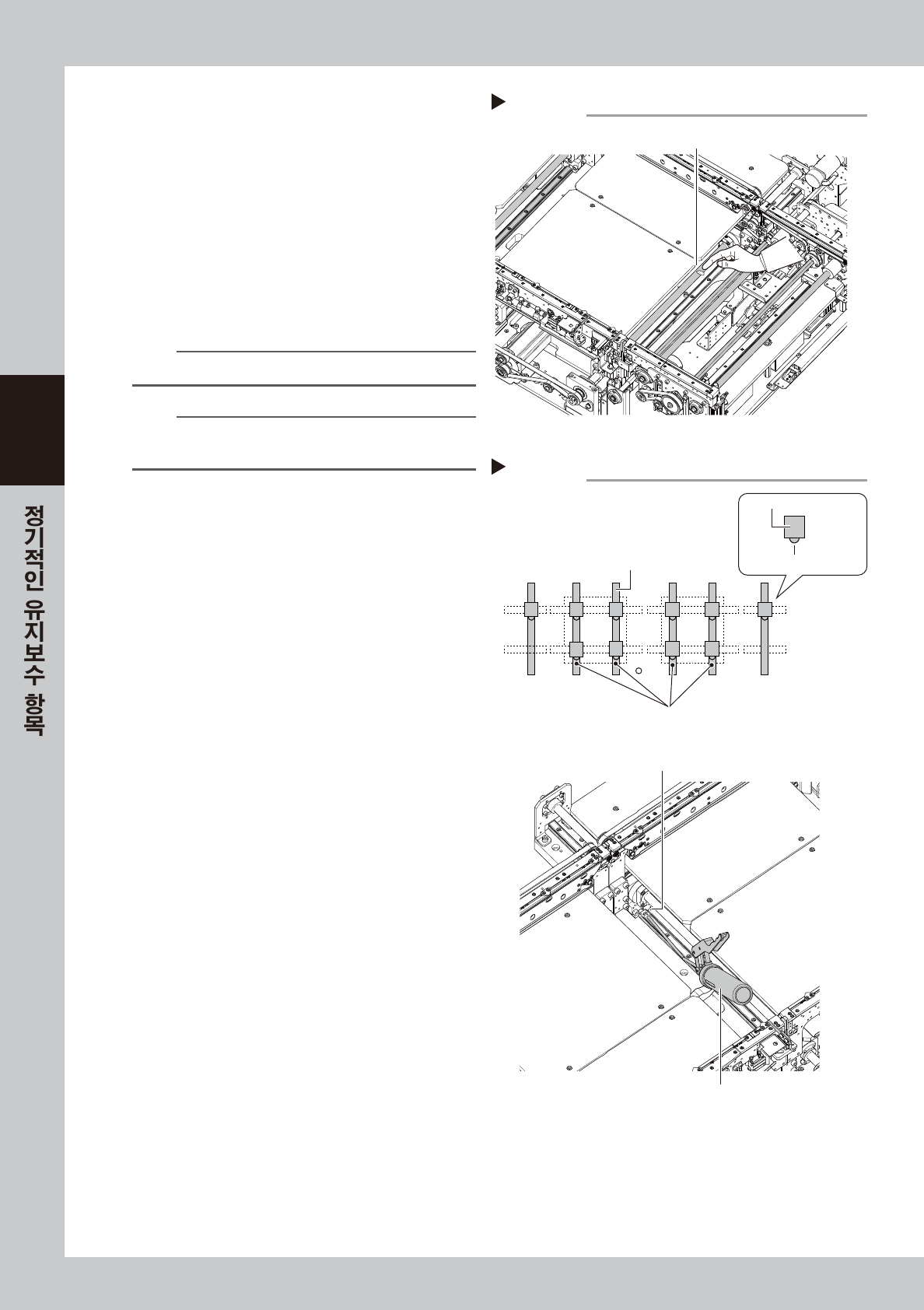

가이드의 급유
Step 9
구리스 니플
구리스건 (30°굽은타입 노즐)
<구리스 니플의 위치>
구리스 니플
리니어 가이드 블록
가이드
r에서 급유
W1W2W3
W4
57357-N2-00
볼스크류와 6각 스플라인의 급유
Step 8
구리스 (균일하게 도포)
57356-N2-00
3-55
3
0
컨베이어를 최소폭으로 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 듀얼 스테이지 사양
의 최소 컨베이어폭인「50mm」를 입력하고 ,
[OK] 버튼을 눌러 주십시오 . 컨베이어폭이 지
정된 폭으로 변경됩니다 .
q
푸쉬업 유닛을 상승시킵니다 .
Step3 과 같은식으로 푸쉬업 유닛을 상승시켜
주십시오 .
w
나머지 다른 부분에 구리스를 도포합니
다.
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 보호장갑을 낀 손에 지정 구리스 (NSL) 를 묻
히고 , Step8 에서 도포한 남은 다른 부분의
6 각 스플라인의 표면과 , 볼스크류의 표면 및
홈 부분에 균일하게 구리스를 도포합니다 .
e
컨베이어의 U 축을 동작시킵니다 .
W2 축 (U1 축 ), W3 축 (U2 축 ) 의 앞쪽에 벨트를
손으로 움직이면 , 각각의 U 축을 동작시킬 수가
있습니다 . 우측그림의 화살표 방향으로 벨트를 움
직여서 , W2 축 (U1 축 ), W3 축 (U2 축 ) 을
300mm 정도 장비의 안쪽으로 이동시켜 주십시
오.
c
주의
손으로 벨트를 움직일 경우에는 , 컨베이어 프레임과 장비내의
유닛이 접촉하지 않도록 주의하면서 천천히 움직여 주십시오 .
r
나머지 가이드에 구리스를 주입합니다 .
Step9 에서 주입하지 못한 구리스 니플에 급유합
니다 .
구리스건 ( 굽은타입 노즐 ) 을 사용해서 , 가이드의
구리스 니플로 부터 지정 구리스 (NSL) 를 주입해
주십시오 .
n
요점
새로운 구리스가 틈새로 부터 스며나올 때까지 급유합니다.
n
요점
가이드의 구리스 니플의 위치 및 수량에 대해서는 ,「제 5 장
급유개소 일람」을 참조해 주십시오 .

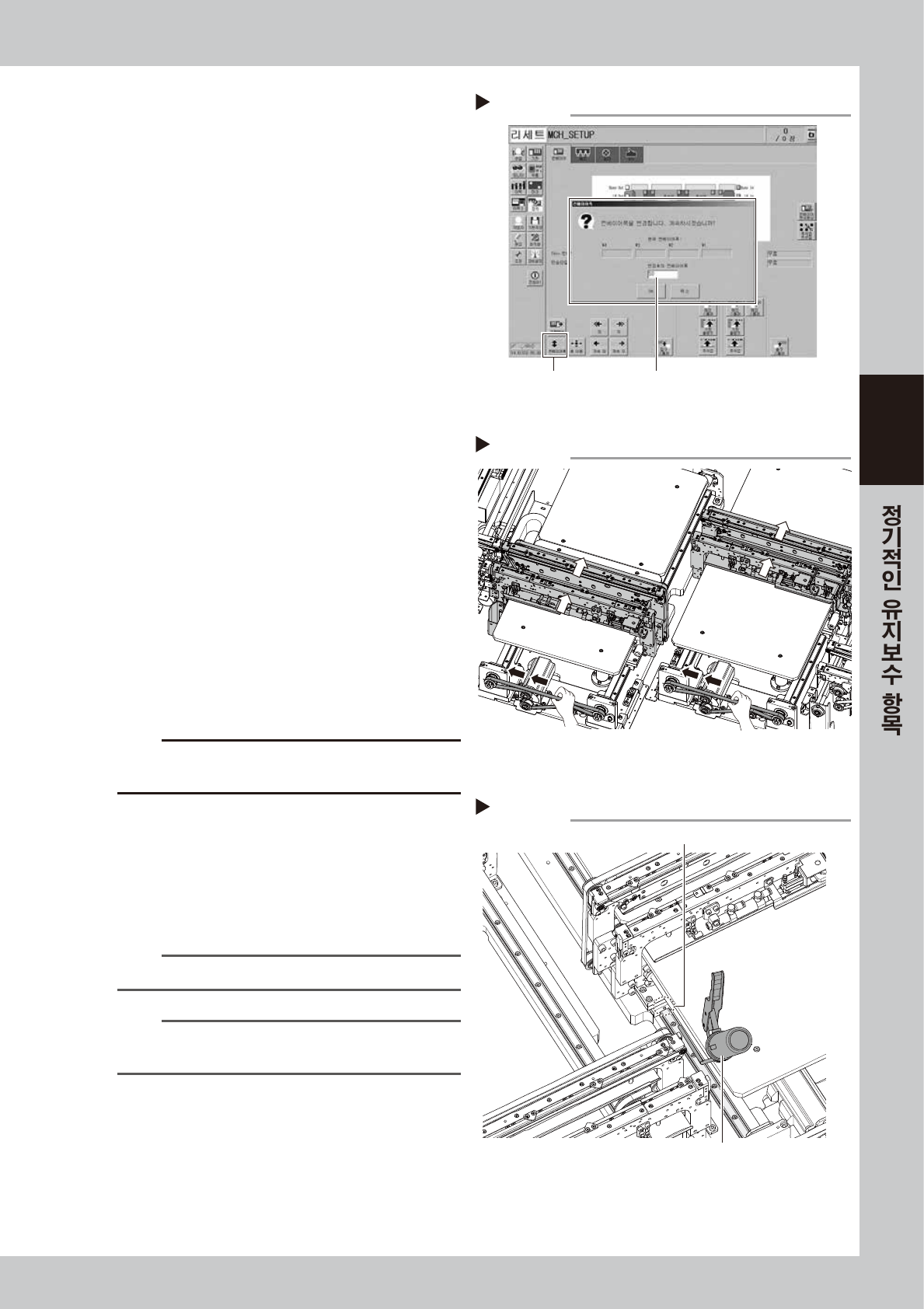

가이드의 급유2
Step 14
구리스 니플
구리스건 (30°굽은타입 노즐)
57353-N2-00
W2축 (U1축)W3축 (U2축)
컨베이어 U축의 이동
Step 13
57358-N2-00
컨베이어를 최소폭으로 한다
Step 10
[컨베이어폭] 버튼 「50mm」을 입력
58310-N2-00
3-56
3
t
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. Step5 와 Step2 의 순서대로 컨베이어를 최대
폭 - 최소폭으로 수차례 반복합니다 .
n
요점
Step13 에서 U 축을 손으로 움직인 관계로 , 컨베이어 폭을 변
경할 때 에러가 발생할 경우가 있습니다.
그럴 경우에는 , 본 장 「2.3.1 컨베이어 센서의 상태와 동작확
인」을 참조해서 컨베이어 센서의 튜닝을 실시해 주십시오 .
y
여분의 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 와이퍼 등으로 , 6 각 스플라
인 , 볼스크류 및 가이드의 단 부분에 고여 있
는 구리스를 닦아 주십시오 .
