11.6 确定芯片物料的精度 ( 单吸嘴和旋转头 ) 需要以下治具 : 名称 料号 描述 数量 GAUGE MASTER Z9731DEPJ3640 玻璃板 1 JIG INSPECTION Z9631ADEPJ 8145 反面测定时 承载玻璃板托架 1 灯 GGEN3070 进行反面测试时附加灯源 1 1. 准备玻璃板，金色的印刷面必须要朝上，并且印刷有字母和序列号的这边要靠近你。 . 印刷金色球的 面朝上 这个印刷有字母和序列号 的…
18.
检查测量结果在以下的标准范围内。
.
单吸嘴
(
玻璃物料
)
Total
Average
3
Sigma
X
+/-
0.010
mm
0.030
mm
Y
+/-
0.010
mm
0.030
mm
Q
+/-
0.050
mm
0.11
deg
旋转头
(
玻璃物料
)
Total
Average
3
Sigma
X
+/-
0.010
mm
0.030
mm
Y
+/-
0.010
mm
0.030
mm
Q
+/-
0.050
mm
0.3
deg
这个公差范围是在富士新机出货
前在富士的设计部所指定的；
XPF
对
QFP
所指定的要求是
X/Y
3
Sigma
=
+/-
0.03
mm
11.6
确定芯片物料的精度
(
单吸嘴和旋转头
)
需要以下治具
:
名称
料号
描述
数量
GAUGE
MASTER
Z9731DEPJ3640
玻璃板
1
JIG
INSPECTION
Z9631ADEPJ8145
反面测定时承载玻璃板托架
1
灯
GGEN3070
进行反面测试时附加灯源
1
1.
准备玻璃板，金色的印刷面必须要朝上，并且印刷有字母和序列号的这边要靠近你。
.
印刷金色球的
面朝上
这个印刷有字母和序列号的边靠近你
.
，当装载玻璃板时并将
这个边靠近轨道的固定
.
2.
按照以下位置贴透明双面胶到玻璃板上面
Side
1
Side
2
50mm
50mm
89mm
89mm

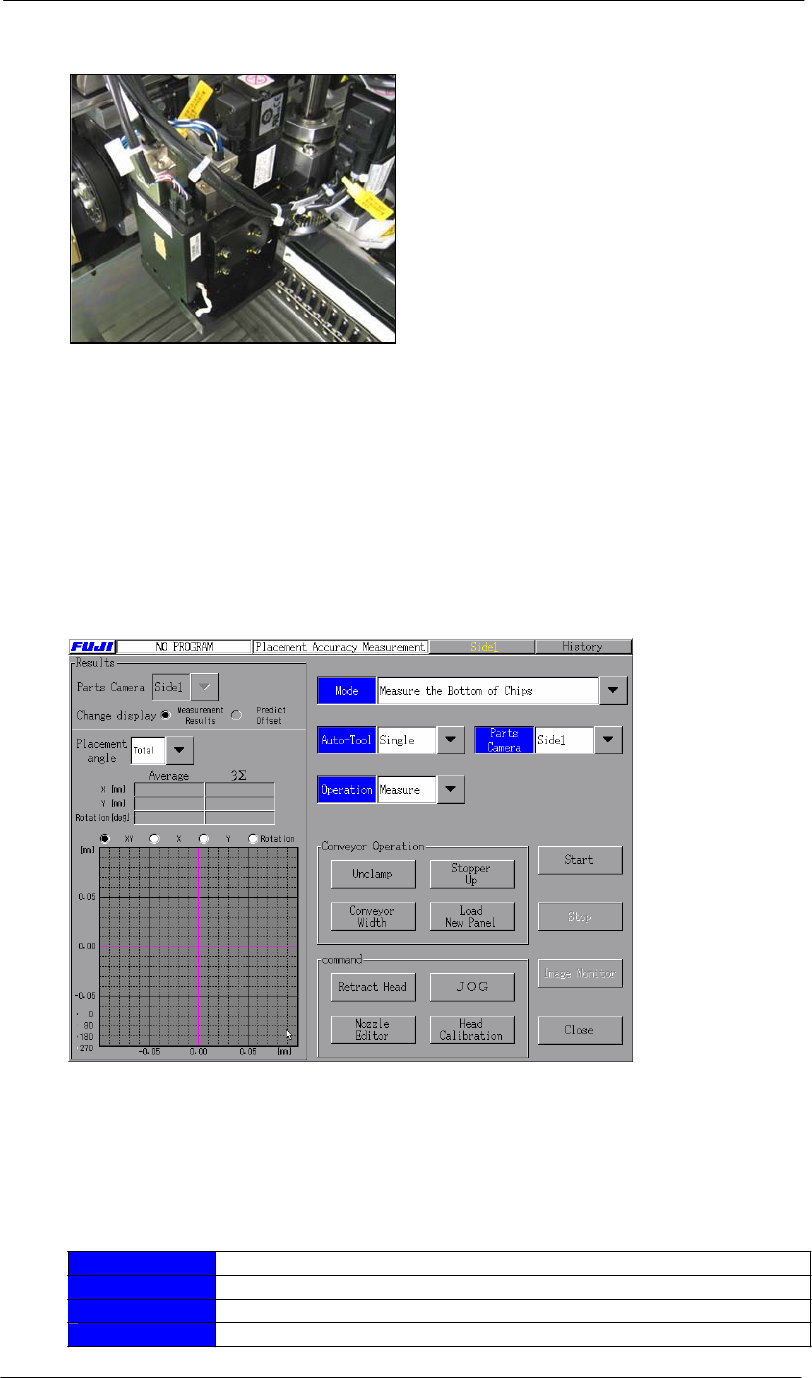

3.
关闭机器主电源
.
4.
按照以下图片安装附加灯源到定位相机上面
.
5.
打开机器主电源
.
6.
选择【生产】
–
【吸嘴编辑】
设定所有的吸嘴是 0.7 mm
.
7.
安装吸嘴到旋转头与吸嘴编辑的设定相符合
.
8.
设定一个
0.7mm
的和一个
10mm
的吸嘴到吸嘴编辑中并安装这两个吸嘴到吸嘴座中
.
9.
选择【设定和管理】
–
【贴装补正测定】
.
10.
选择【反面芯片精度测试】显示以下画面
.
11.
选择【工作头校正】
–
【开始】
开始执行
工作头校正
.
12.
选择【返回】
回到贴装补正
设定
的
测定
画面
.
13.
选择设定按以下表格
.
Mode
反面芯片测试
Auto
Tool
单吸嘴货旋转头
(
取决与你要的测量
)
Parts
Camera
Side
1
or
Side
2
(
取决与你要的测量
)
Operation
贴装
