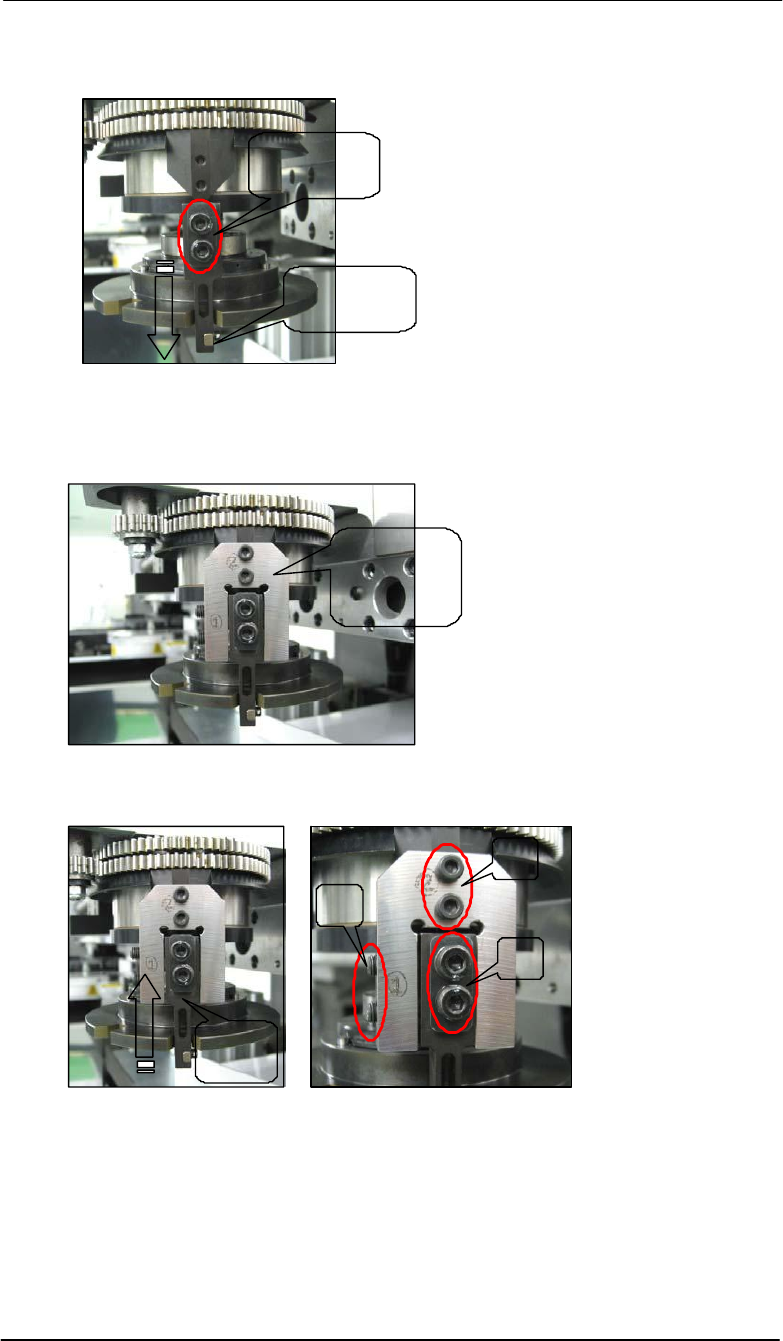

12.松开下图中hook上的2颗螺栓,将hook下部下降到最低位置.
Loosen the
2 bolts
Lower the
hook
13. 选择Z-axis 微动模式,很慢很小心的将Z-axis下降到第11步记录的Z_RevolverNozzleDownHeight
数值.
14.如图所示,很松的将hook锁紧jig安装到hook上.
Loosely
attach the
locking jig
15. 将hook爪尽量向上推向hook中心调整JIG底部, 然后按以下顺序按照要求的力矩锁紧
螺栓.
2
Torque settings
1
Bolts 1: 1.0 Nm torque
3
Bolts 2: 1.0 Nm torque
Push
up
Bolts 3: 2.0 Nm torque
16. 将hook锁紧jig松开 (螺栓 1 然后螺栓 2) ,从机器中取出hook锁紧jig.
17. 上升Z-axis 1 to 2 mm,使hook爪和hook中心调整JIG顶部有间隙.
18. 用手托住jig,然后关闭 [Y010] and [RY01B] I/Os 从头上取出中心调整jig.
19. 从头上取出hook锁紧jig.
20. 根据“8.2 Measuring the Q- axis origin”完成hook原点测量.
21. 选择 [Maintenance] – [Head Calibration] – [Start] – START 进行 head calibration.
