13.12 调节 pallet 的传送高度 1. 从 MTU 上取下所有的 tray 盘 2. 将 T-tray 原点工具放置到 slot [41, 42]. 3. 移动 T 轴，使 slot [41, 42] 左手侧的轨道（参考轨道）与 U 轴持平， 用两个百分表及 jig (Z9731ADEPJ8131) 来测平 The U axis conveyor and slot [41, 42] of the magazine are le…
13.11 调整自动吸嘴站平面度
1. 用位于MTU左侧的手柄调整水平，使气泡在中心
.
Spirit
Jack Level
handle
2. 将百分表装在头上，测量自动吸嘴工作站的平面度，其偏差范围在0.05 mm以内
Auto-tool
station
Note: also check that the
edge of the auto-tool
station is parallel to the
Y-axis within 0.3 mm.
3.如果平面度超过范围, 放松下图所示的安装螺丝，用设定螺丝调整到偏差范围内。
Adjust
Loosen
Loosen
4. 如果自动工具站的中心超过范围，请用下图所示的调整螺丝调节平面度。
Adjust
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
121

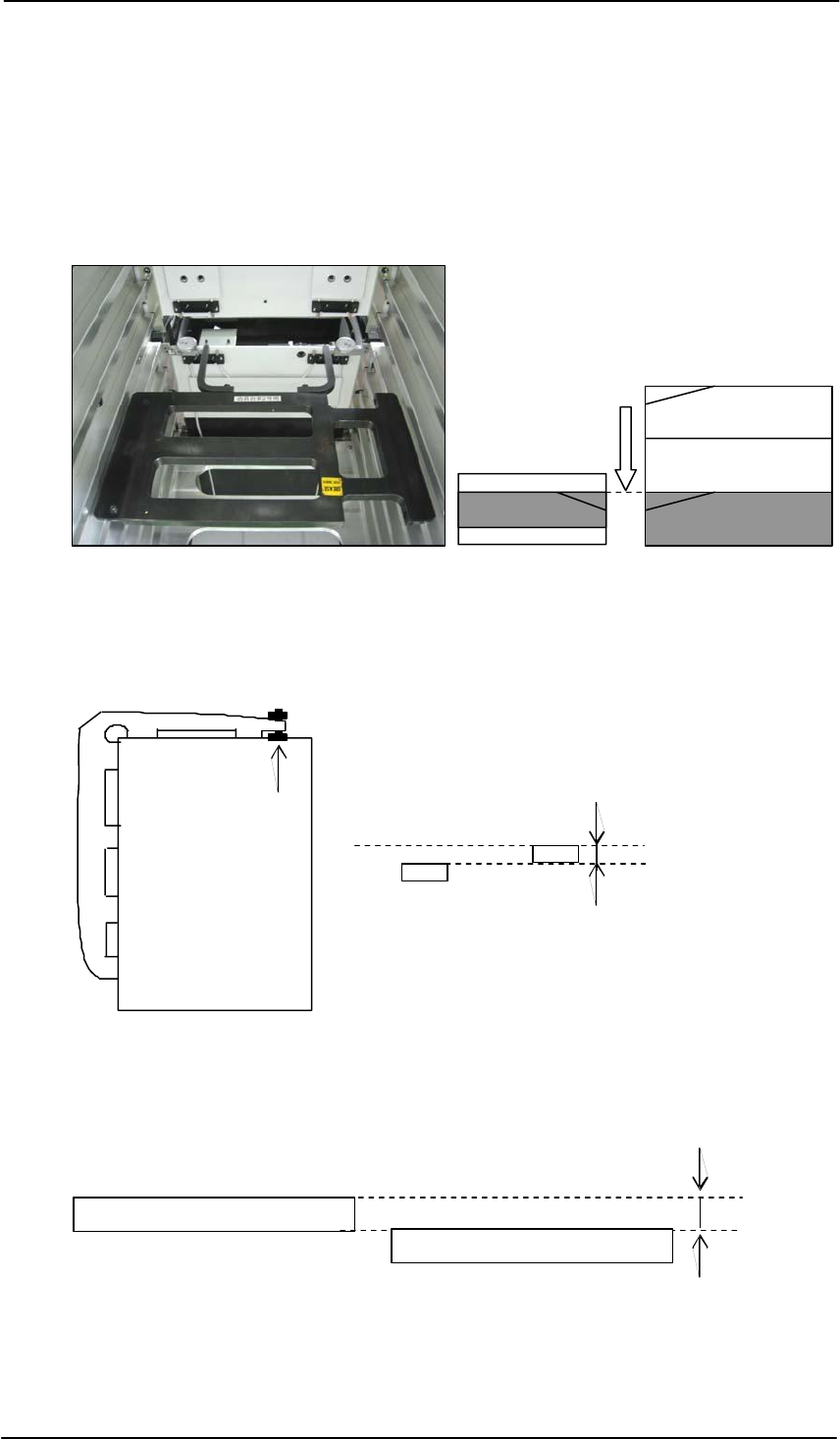

13.12 调节pallet的传送高度
1. 从MTU上取下所有的tray盘
2. 将 T-tray 原点工具放置到slot [41, 42].
3. 移动T轴，使slot [41, 42]左手侧的轨道（参考轨道）与U轴持平，用两个百分表及jig
(Z9731ADEPJ8131)来测平
The U axis
conveyor and
slot [41, 42] of
the magazine
are level
U axis
Magazine [41, 42]
4.保持T轴在同一高度，测量slot [41, 42] 右手轨道与U 轴轨道的高度差。
5. 调整slot [41, 42] 右手轨道的高度，使其比左手侧高0.03mm
Adjust Here
0.03 mm
Right
Left
Rail
Rail
6. 移动T轴，使 slot [01, 02] 大致与U轴相平
7. 用百分表和jig 找到slot[01,02]左手轨道高于U轴轨道0.04mm,
Slot [01, 02] left rail
U axis left rail
0.04 mm
122
Fuji Machine Mfg. Co., Ltd
FK-9F98-55-0E
8. 选择 [Settings and management] – [Edit point table] ，t显示 edit point table
画面
9. 从伺服轴中选择T轴，用[Direct Servo Input] 检查对话框
Check this
check box
10. 选 [Slot 01, 02 (Supply)] ，设当前T轴 位置为slot 01, 02
供料位置. 同时回收位置自动设定
Click
here
11.重复上述步骤，保存所有余下slot 位置
