11. 当 Z 轴移动挡块松开，降下 Z 轴使吸嘴治具接触到供料器治具表面。 12. 选择 [C ustom Mainte nance] – [Proper Data Editor] – [Machine Origin] – [Z_Side1UnitSurface] – [Direct Servo Input] – [OK] ，保存当 前 Z 轴伺服位置到固有值。 13. 把供料器治具放到供料平台 2 的 30 站位置，重复以上的动作，…
2. 把维修模式钥匙转到“ON”，然后选择[Maintenance] – [Jog]，进入维修保养模式移动界面。
3.

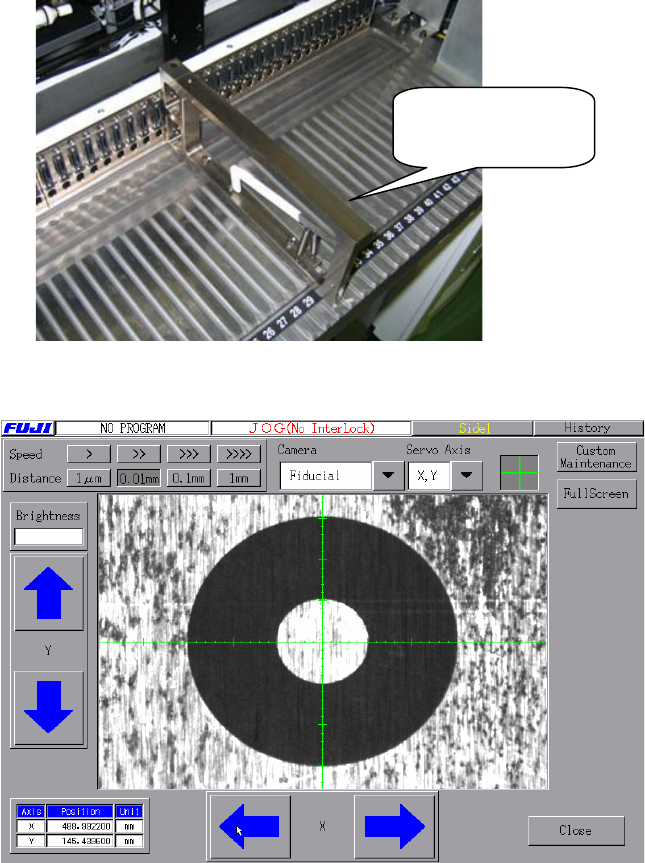

从相机下拉菜单找到Mark相机，选择[Fiducial]。
4. 移动Mark相机到供料器Mark中间位置.
5. 选择[Custom Maintenance] – [Proper Data Editor] – [Machine Origin] –
[X_Side1UnitOrigin] – [Direct Servo Input] – [OK] – [Y_Side1UnitOrigin] – [Direct
Servo Input] – [OK] ，保存当前XY伺服位置到固有值。
6. 选择 [Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON] ，打开真空泵。
7. 选择 [Y010 VacuumOff] – [OFF]，打开贴装头吸嘴真空。
8. 贴装头装上吸嘴治具，贴装头移动到供料器治具位置。
9. 按下紧急停止按钮，切断200V伺服电源。
10. 用小6角棒按住Z轴移动挡块电磁阀开关，释放Z轴移动挡块。
供料平台 1 的 30
站位置
11. 当Z轴移动挡块松开，降下Z轴使吸嘴治具接触到供料器治具表面。
12. 选择[Custom Maintenance] – [Proper Data Editor] – [Machine Origin] –
[Z_Side1UnitSurface] – [Direct Servo Input] – [OK] ，保存当前Z轴伺服位置到固有值。
13. 把供料器治具放到供料平台2的30站位置，重复以上的动作，保存到以下固有值数据。
Axis Proper data item
X X_Side2UnitOrigin
Y Y_Side2UnitOrigin
Z Z_Side2UnitOrigin
14. 从机器移除治具。
6.6 测定 Z0
要求治具:
1.
把维修模式钥匙转到“ON”，然后选择[Maintenance] – [Jog]，进入维修保养模式移动界面。
2. 选择 [Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON] ，打开真空泵。
3. 选择 [Y010 VacuumOff] – [OFF]，打开贴装头吸嘴真空。

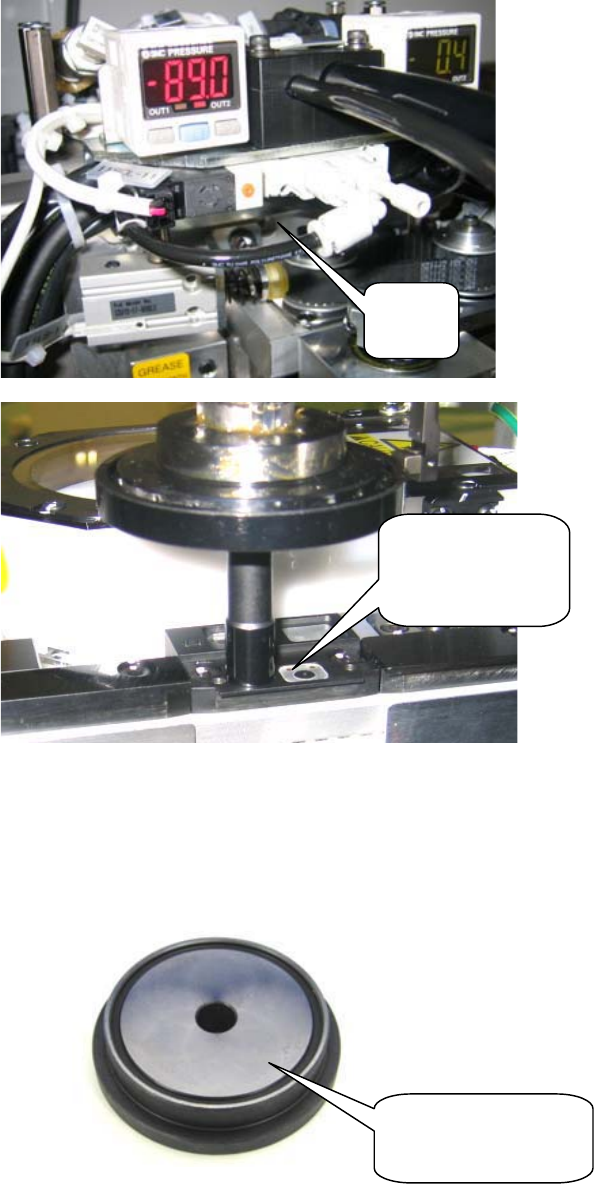

按这里
吸嘴接触
到供料器
治具表面
吸嘴治具:
Z3002GGPJ0111
4. 贴装头装上吸嘴治具，贴装头移动到玻璃治具放置平台位置。
5. 按下紧急停止按钮，切断200V伺服电源。
6. 用小6角棒按住Z轴移动挡块电磁阀开关，释放Z轴移动挡块。
7. 当Z轴移动挡块松开，降下Z轴使吸嘴治具接触到玻璃治具放置平台表面。
8. 选择[Custom Maintenance] – [Proper Data Editor] – [Machine Origin] –
[Z_BoardSurface] – [Direct Servo Input] – [OK] ，保存当前Z轴伺服位置到固有值。
8. 从机器移除治具。
6.7 测定自动旋转头释放高度
要求治具:
1. 把维修模式钥匙转到“ON”，然后选择[Maintenance] – [Jog]，进入维修保养模式移动界面。
2. 按下紧急停止按钮，切断200V伺服电源。
3. 用小6角棒按住Z轴移动挡块电磁阀开关，释放Z轴移动挡块。
按这里
吸嘴接触到玻璃
治具放置平台表
面
圆盘治具:
Z3002GGPJ0060
