4. 按下开始键 ， X, Y 和 Z 轴移动到测量位置； 5. 按下【确定】，然后选择 【线框】 ， 显示以下画面 . 6. 旋转 R 轴，直到凸缘边和线框对齐，如下图 所示； . 凸缘边和线 框对齐 7. 选择【返回】退回到伺服初期调整界面； 8. 选择【 R 】 – 【设定原点】 – 【确定】，保存当前的位置为 R 轴原点；
第八章 – R 和 Q轴 原点测量
8.1
测量
R
轴
原点
1.
选择
【维修保养】
–
【伺服初期调整】

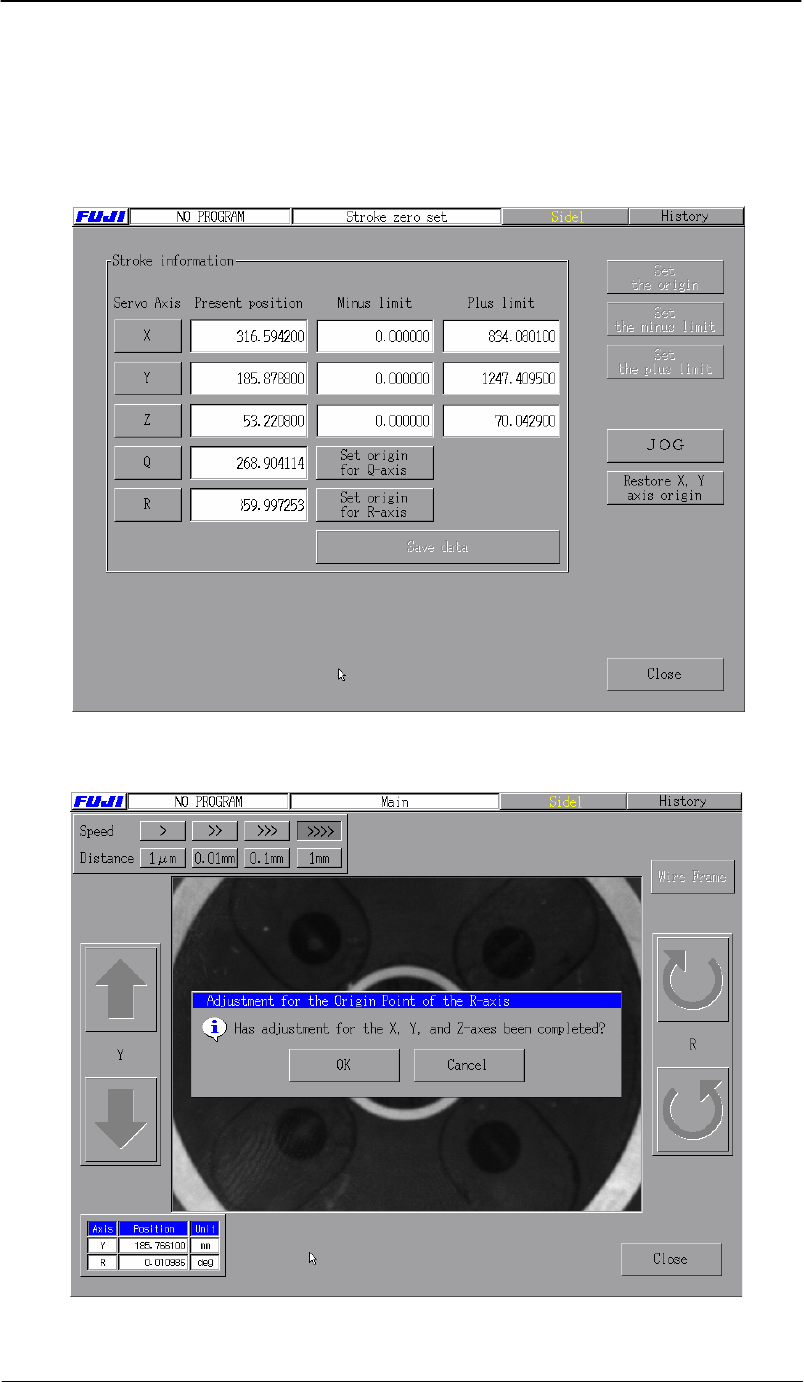

，显示以下画面
.
2.
选择
【设定
R
轴原点】，显示以下画面；
3.
如果X， Y和 Z轴原点设置完成后，
按下
【确定】；
4.
按下开始键，
X,
Y
和
Z
轴移动到测量位置；
5.
按下【确定】，然后选择
【线框】
，
显示以下画面
.
6.
旋转
R
轴，直到凸缘边和线框对齐，如下图所示；
.
凸缘边和线
框对齐
7.
选择【返回】退回到伺服初期调整界面；
8.
选择【
R
】
–
【设定原点】
–
【确定】，保存当前的位置为
R
轴原点；
8.2
测量
Q
轴
原点
1.
选择
【维修保养】
–
【伺服初期调整】
,
显示以下画面；
2.
选择
【设定
Q
轴原点】
，
显示以下画面；
3.
按下开始键，
X,
Y
和
Z
轴移动到测量位置；
