7. 选择 [RY01B VacuumPumpOn] – [OFF] 关断真空泵。 调节自动更换头释放压力 1. 设定自动更换头的释放气量调节器为从完全关闭到打开 6 圈， 然后用尖嘴钳锁紧。 2. 选择 [Y00C AutoToolRelease] – [ON ] 开启吸嘴释放压力 . 3. 检查出自法兰 ( 在工作头上的自动更换头吸着面 ) 的气流量 . 2.2 设定自动更换头吸取检查传感器 自动更换头吸取检查传感器如下图所示 . …
8. 利用气量调节器设定压力为10 kPa.
9. 用尖嘴钳锁紧气量调节器.
10. 选择 [Y00F VacuumBreak] – [OFF] 关断元件吹气.
11. 抓住吸嘴治具 然后选择 [Y010 VacuumOff] – [ON] 关断自动更换头吸取真空

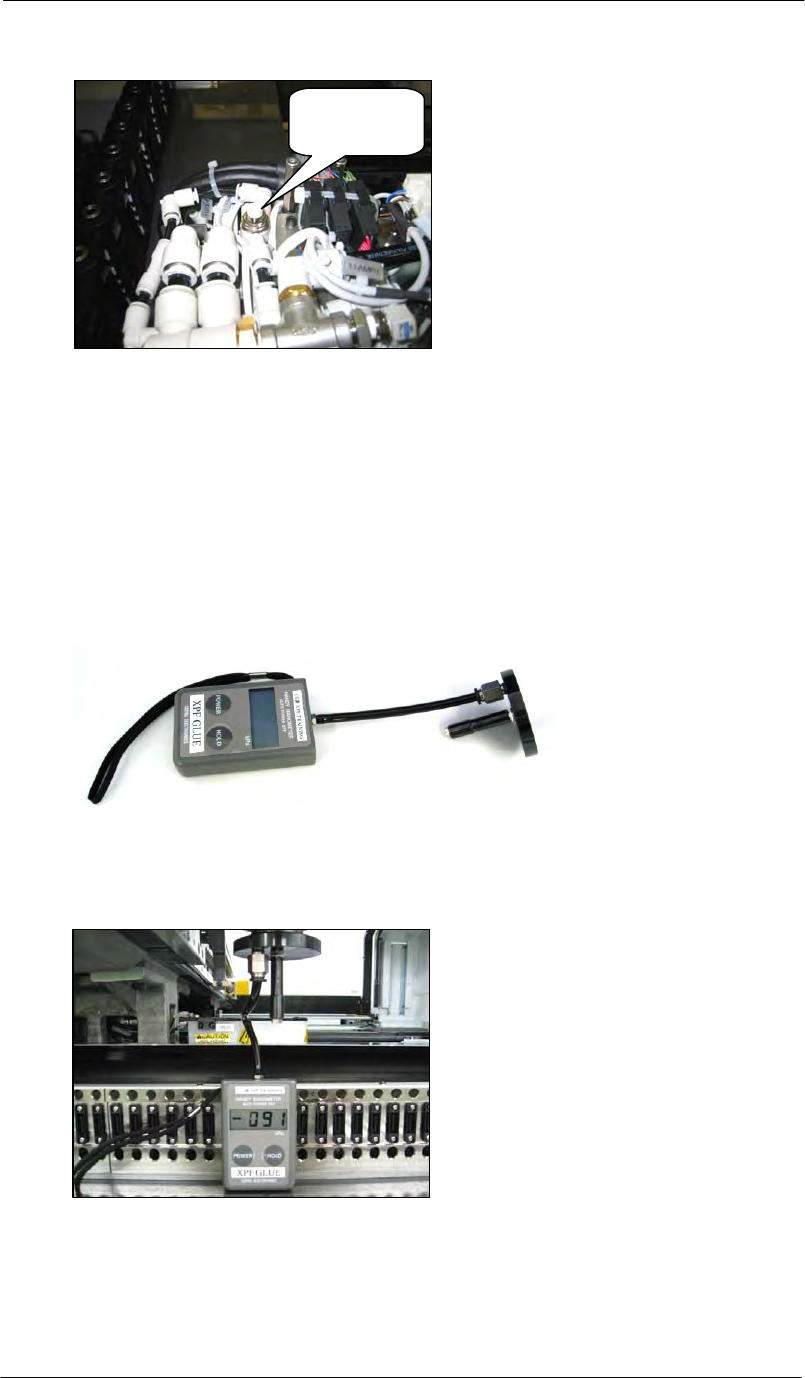

调节自动更换头吸取压力
1. 用一个端帽堵住吸嘴治具的末端, 然后把压力计装到吸嘴治具底部的孔上 。
如下图所示。
2. 选择 [Y010 VacuumOff] – [OFF] 开启自动更换头吸取真空.
3. 把吸嘴治具装到工作头上.
4. 确认真空压力是 -80 kPa 或更负.
5. 抓住吸嘴治具，然后选择 [Y010 VacuumOff] – [ON] 关断自动更换头吸取
真空.
6. 从机器中拆下治具和压力计.
气量调节器
在哪里调节
7. 选择 [RY01B VacuumPumpOn] – [OFF] 关断真空泵。
调节自动更换头释放压力
1. 设定自动更换头的释放气量调节器为从完全关闭到打开 6 圈， 然后用尖嘴钳锁紧。
2. 选择 [Y00C AutoToolRelease] – [ON] 开启吸嘴释放压力.
3. 检查出自法兰 (在工作头上的自动更换头吸着面)的气流量.
2.2 设定自动更换头吸取检查传感器
自动更换头吸取检查传感器如下图所示.
传感器解锁
1. 按住 [SET] 按钮 6 秒.
2. 用箭头键选择解锁, 然后按 [SET]一次返回测量画面。
气量调节器
自动更换头
吸取检查传感器
▽
SET
△
压力传感器 (PSE304-M)

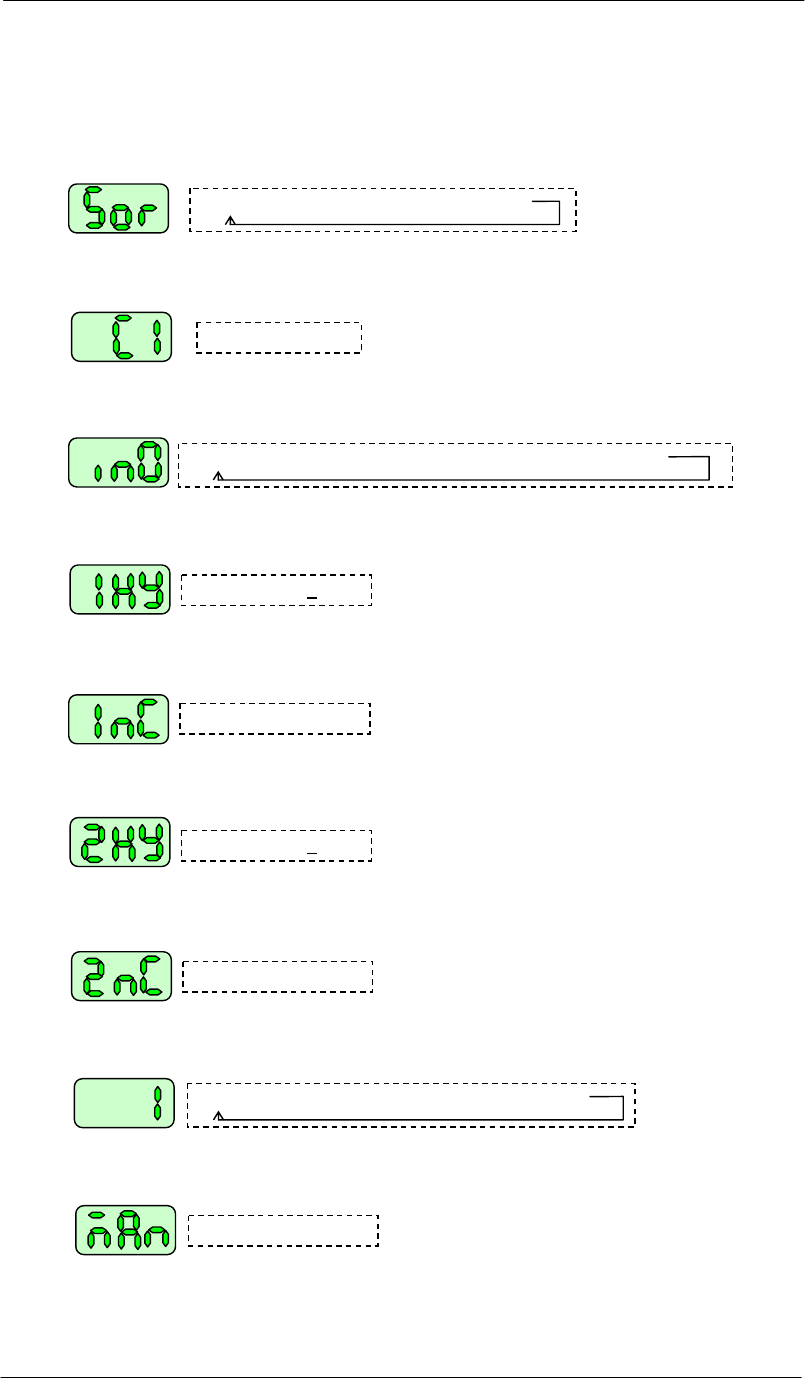

传感器初始化
1. 按[SET] 2 秒以上显示颜色选择画面.
2. 按 △ 或 ▽ 键选择 [Sor] ,然后按 [SET] 按钮.
3. 按 △ 或▽ 键选择 [C1] ,然后按 [SET] 按钮.
4. 按 △ 或▽ 键选择 [in0] ,然后按 [SET] 按钮.
5. 按 △ 或 ▽ 键选择 [1Hy] ,然后按 [SET] 按钮.
6. 按 △ 或 ▽ 键选择 [1nC] ,然后按 [SET] 按钮.
7. 按 △ 或 ▽ 键选择 [2Hy] ,然后按 [SET] 按钮.
8. 按 △ 或 ▽ 键选择 [2nC] ,然后按 [SET] 按钮.
9. 按 △ 或 ▽ 键选择 [1] ,然后按 [SET] 按钮.
10. 按 △ 或 ▽ 键选择 [mAn] ,然后按 [SET] 按钮.
11. 就此，初始化已完成.
『Sor』→『SoG』→『rEd』→『Grn』
『C1』↔『C2』
『in0』→『in1』→『in2』→『in3』→『in4』→『in5』
『1Hy』↔『1un』
『1no』↔『1nC』
『2Hy』↔『2un』
『2no』↔『2nC』
『1』→『20』→『160』→『640』→『1280』
『nAn』↔『AUt』
