4.2 基准相机焦距调节 需要的治具 : 宽视野基准相机 焦距调节治具 ( 高度 ): Z3002GGPJ1613 基准相机 焦距调节治具 ( 高度 ): Z3002GGPJ1601 基准相机焦距 调节治具 : AGGPJ9560 1. 打开维修钥匙开关（ maintenance key ON ）然后选择 [Maintenance] – [J og] 进入维修模式 微动（ jog ）画面 . 2. 把焦距调节治具夹在主传送轨道上，然后在…

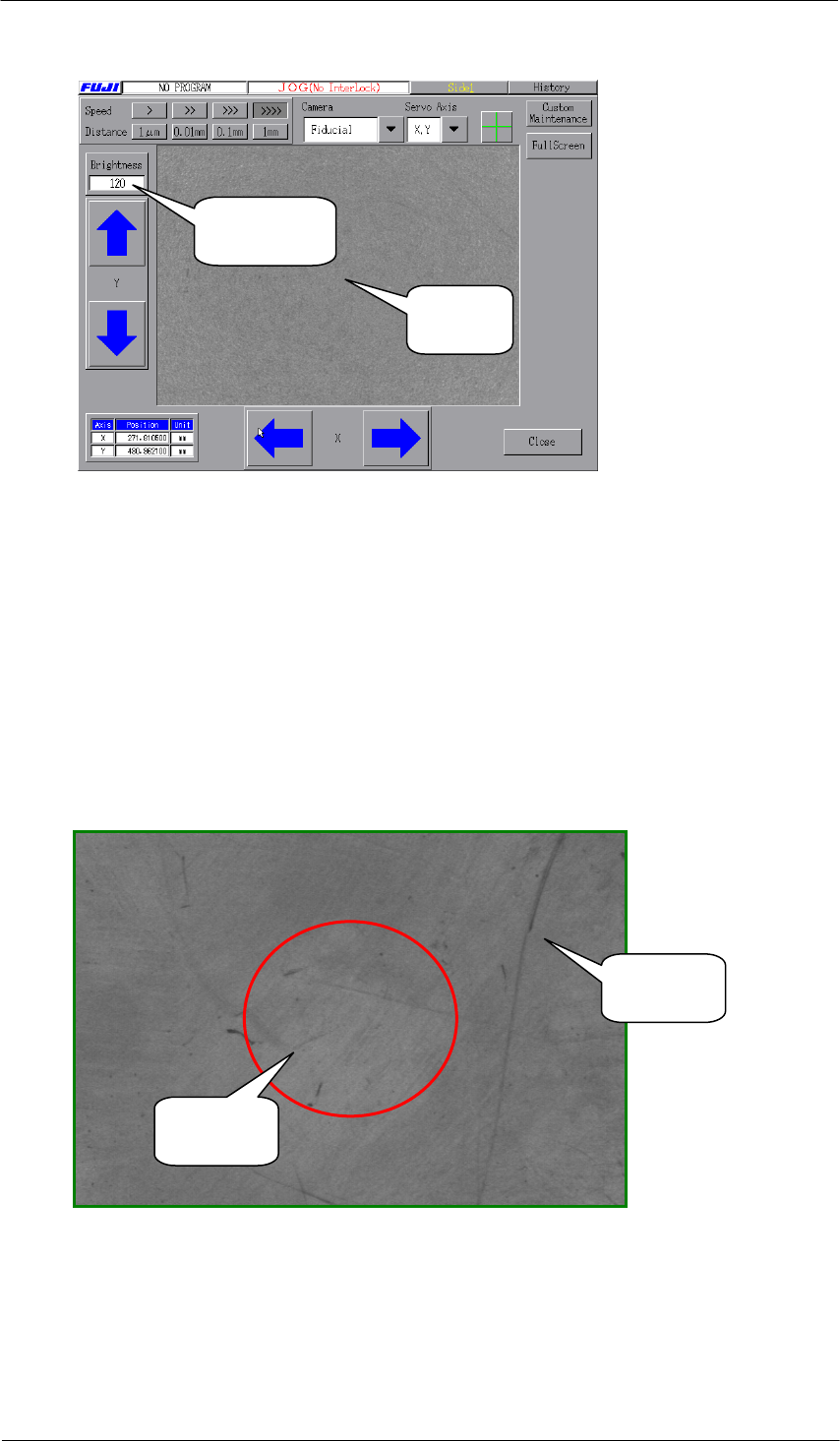

11. 触摸屏幕显示亮度的指示数.
亮度指示数
触摸这里
12. 调节基准相机上的侧光微调，设定亮度指示值为120 +/- 10.
13. 从相机下拉列表选择 [Nothing] 关闭基准相机活动图像.
14. 取下金属板治具上的标准量规 (ADNPJ8030), 再放上另一个标准量规 (ADEPJ8163).
15. 从相机下拉列表选择 [Fiducial] 来显示标准基准相机t的活动图像.
16. 参考下图调节漫射光微调和入射光微调，把亮度指示值都设定为120 +/- 10.
Diffusion
Lighting
Incident
lighting
17. 一旦完成调节, 从相机下拉列表选择[Nothing] 关闭活动图像.
18. 从机器中取出治具和纸板罩.
4.2 基准相机焦距调节
需要的治具:
宽视野基准相机
焦距调节治具 (高度):
Z3002GGPJ1613
基准相机
焦距调节治具 (高度):
Z3002GGPJ1601
基准相机焦距
调节治具 :
AGGPJ9560
1. 打开维修钥匙开关（maintenance key ON）然后选择[Maintenance] – [Jog]进入维修模式
微动（jog）画面.

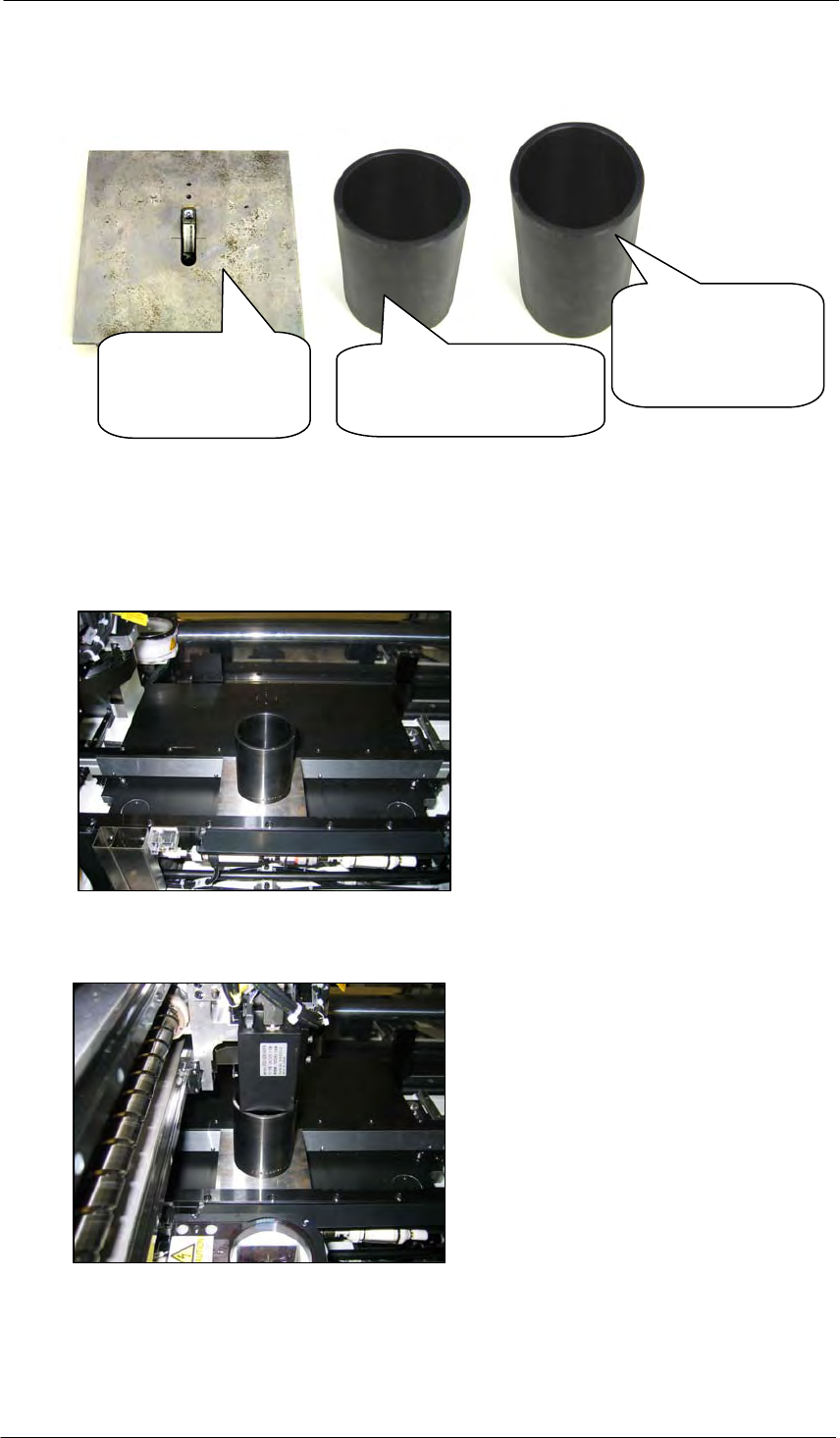

2. 把焦距调节治具夹在主传送轨道上，然后在上面放置焦距高度调节治具，如下图所示．
如果基准相机是宽视野相机，就要使用宽视野相机焦距高度治具．
3. 用手移动 X 和 Y-轴把基准相机移到柱状焦距治具的正上方.
4. 松开基准相机的4个安装螺丝，使相机可以上下移动．
松开
松开
松开
松开
5. 从相机下拉列表选择[Fiducial]来显示基准相机的活动图像.
6. 选择十字准线，然后用手移动X 和 Y-轴 使得焦距治具板上的刻度位于图像的中心，如
下图所示．
治具板上的刻度线
位于中心
7. 上下移动相机找到使刻度线上方的中心标记（ｃｅｎｔｅｒ ｍａｒｋ）聚焦清晰的高度，如下图所示．
这个标记聚焦清晰
1 mm
基准相机
8. 检查相机和柱状治具之间的间隙在 0 到 1 mm 范围内，如上图所示.
9. 用0.5 Nm 的扭力锁紧相机的４个安装螺丝.
10. 从机器中取出治具.
