17. 选择 [Calibration] – START 校正 高度解析度 . 18. 选择 [OK] – [OK] ，保存校正结果 . 19. 从机器内拿出此 board calibration height jig.

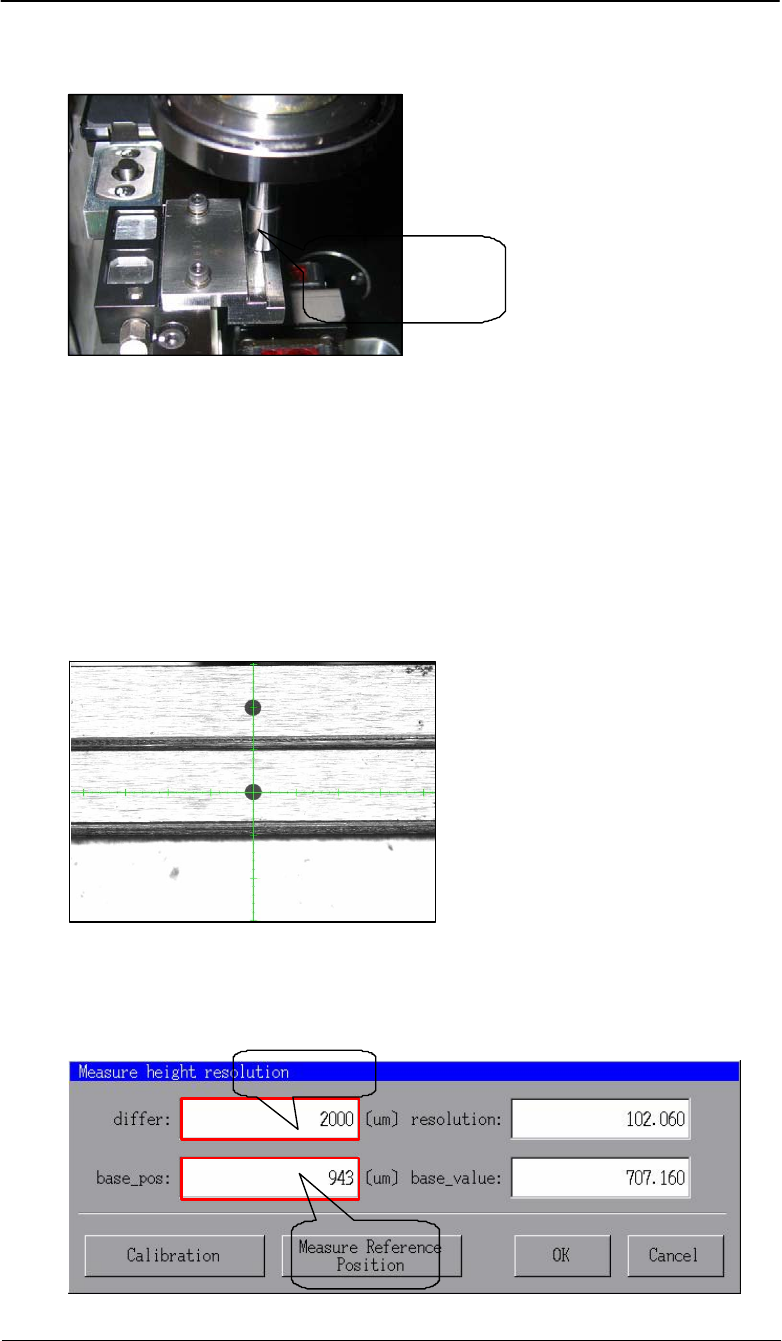

10. 手动降低Z 轴，使nozzle jig的顶端刚刚接触到jig的中间的平面（在mark的附近），
如下图所示.
Nozzle jig contacts
the middle level of
the height jig
11.记录Z 轴在此高度的伺服数.
12.计算与Z_BoardSurface值之间的偏差，如下计算公式所示.
Z-axis servo count – Z_BoardSurface = height difference
例如
: 12.1213 – 11.1783 = 0.943 (943 um)
13. 从头上拆下nozzle jig.
14. 选择 Fiducial camera ，并移至此jig中间表面mark点的中心位置，如下所示.
15. 退出寸动画面，并选择 [Maintenance] – [Measure Height Resolution]，
显示 the “Measure height resolution” 对话框.
16. 输入数值，如下图：
Enter 2000
Enter step
12 value
17. 选择 [Calibration] – START校正 高度解析度.
18. 选择 [OK] – [OK] ，保存校正结果.
19. 从机器内拿出此board calibration height jig.
