4. 手动向前移 B 轴至负机械挡块 . 按住 BTU 向前移 5. 按下 READY ON 至 启动 200V 伺服电源 6. 从指令栏 选择 【 Init ializ e values for 】 . 选择 “Ini tial ize values for” 7. 按下 【执行】 – 【确定】 – 【开始】设定参数 B 轴原点位置 . 8. 当设定完成后显示以下信息 . 9. 按下 紧急停止切断 200V 伺服电源； . 10. 手…
4.
按如下步骤
设定
P16
参数
至
102.

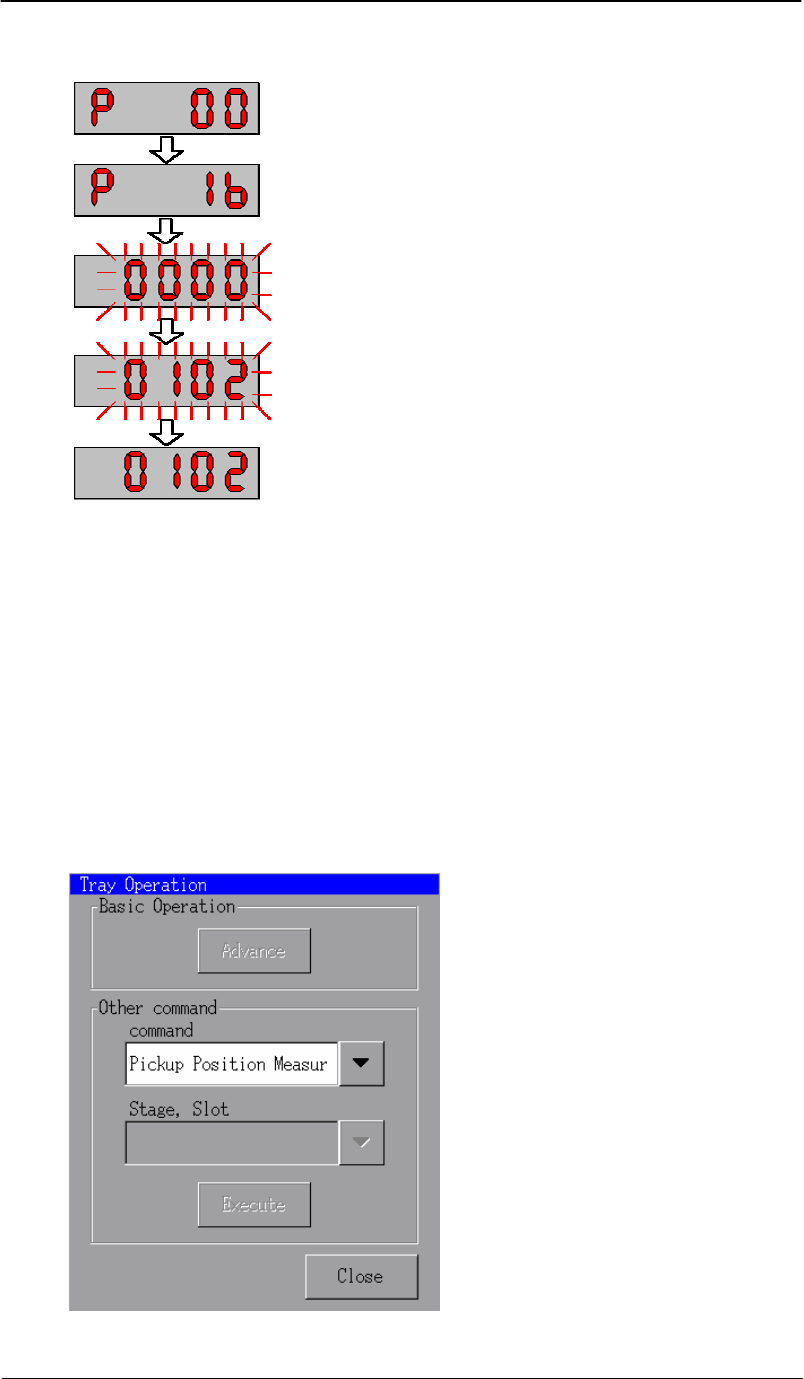

按下
【
MODE
】
4
次
至显示
”P
00”.
按下
【
DOWN
】
4
次
至设定显示
至
“P
16”.
按下
【设定】
2
次
至
显示当前
P16
值
.
按下
【
UP
】
or
【
DOWN
】
改变值至
“0102”.
按下
【设定】
至
设定值
0102.
5.
放松
BTU
以便断开
BTU
电源
.
10.3
设定放大器参数和
B
轴
原点
注意
:
此步骤将自动设定
BTU
的正负软极限
.
1.
按下
【手动操作】
–
【二侧单元夹紧】
–
【开始】
至
夹紧
BTU
设定
BTU
至机器
.
2.
将保养模式开关设为
ON.
3.
选择
【维修保养】
–
【
JOG
】
–
【维修保养模式】
–
【料盘操作】至显示以下画
面
.
4.
手动向前移B轴至负机械挡块
.
按住
BTU
向前移
5.
按下
READY
ON
至
启动200V伺服电源
6.
从指令栏
选择
【
Initialize
values
for
】
.
选择
“Initialize
values
for”
7.
按下
【执行】
–
【确定】
–
【开始】设定参数
B
轴原点位置
.
8.
当设定完成后显示以下信息
.
9.
按下紧急停止切断
200V
伺服电源；
.
10.
手动退回
BTU
平台
.
11.
从机器松下
BTU.
10.4
调整
BTU
对接平台有无检测传感器
需要治具
:
BTU
对接检测传感器
调整治具
Z3002GGPJ0800
1.
在机上
设定
BTU
按下
【手动操作】
–
【二侧单元夹紧】
–
【开始】至
夹紧
BTU.
2.
从
BTU
卸下平台
.
卸下平
台
3.
向前滑移BTU传送带以便到达对接检测传感器光束
.
对接检测
传感器
传输
4.
置治具在传感器ON侧调整传感器高度使传感器亮灯,置治具在传感器OFF侧
调整传感器高度使传感器熄灯
传感器灯ON 传感器灯OFF
