5. 监测 I/O 输入信号 , 选择 【 RX04E BTU_ Do cking Chk 2 】 . 6. 完成高度调整后 , 锁紧螺丝 重复以上步骤确认 I/O 输入信号 【 RX04D BTU_ Do ckin gCh k1 】 是否正常 . 10.5 调整互锁传感器 1. 在机上设定 BTU 按下 【手动操作】 – 【二侧单元夹紧】 – 【开始】夹紧 BTU. 2. 如下图 设定 3 段治具的第二段至后侧互锁传感器光束内 . 高…
10.4
调整
BTU
对接平台有无检测传感器
需要治具
:
BTU
对接检测传感器
调整治具
Z3002GGPJ0800
1.
在机上
设定
BTU
按下
【手动操作】
–
【二侧单元夹紧】
–
【开始】至
夹紧
BTU.
2.
从
BTU
卸下平台
.
卸下平
台
3.

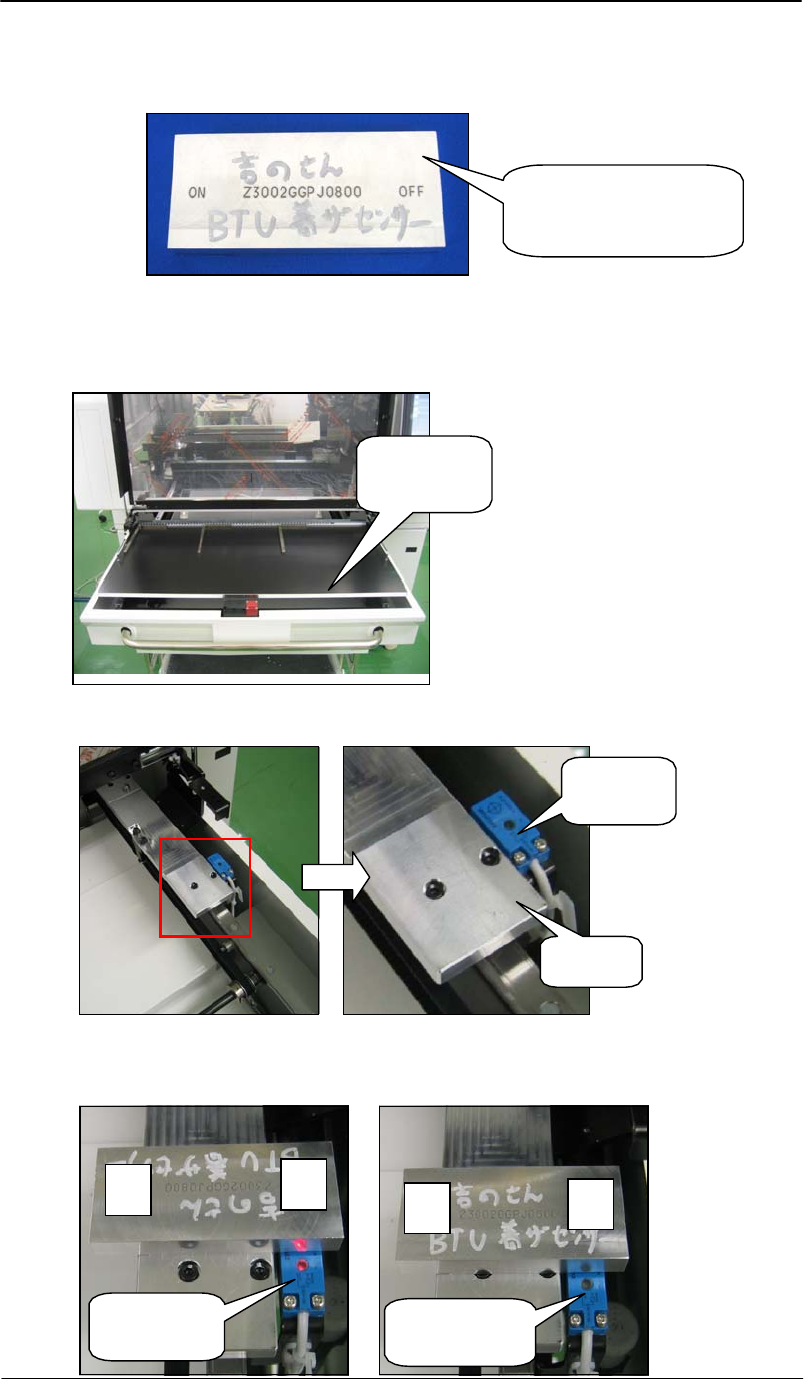

向前滑移BTU传送带以便到达对接检测传感器光束
.
对接检测
传感器
传输
4.
置治具在传感器ON侧调整传感器高度使传感器亮灯,置治具在传感器OFF侧
调整传感器高度使传感器熄灯
传感器灯ON 传感器灯OFF
5.
监测
I/O
输入信号
,
选择
【
RX04E
BTU_DockingChk2
】
.
6.
完成高度调整后
,
锁紧螺丝
重复以上步骤确认I/O输入信号
【
RX04D
BTU_DockingChk1
】
是否正常
.
10.5
调整互锁传感器
1.
在机上设定
BTU
按下
【手动操作】
–
【二侧单元夹紧】
–
【开始】夹紧
BTU.
2.

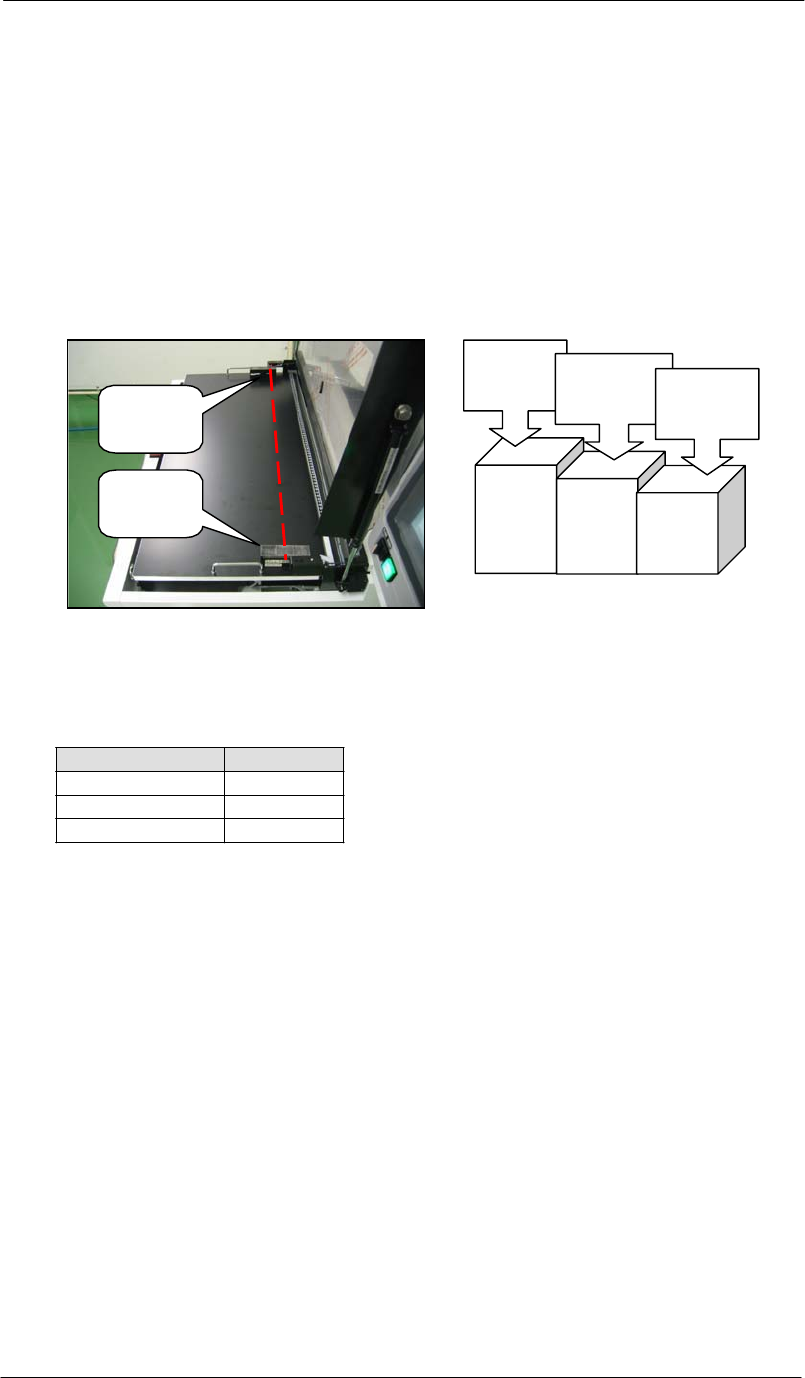

如下图
设定
3
段治具的第二段至后侧互锁传感器光束内
.
高度
33.5
mm
高度
33.25
mm
高度
3
段治
具
33.0
mm
3
段治
具
1
2
3
3
段治具
Z9631DEPJ3750
3.
当治具第一段在传感器光束内时调整发射和接收端监测I/O输入信号
【
X019
TrayPanelheightChk2
】为
OFF,
当第
3
段时为
ON.
治具组合
I/O
状态
Step
1
+
Step
1
OFF
Step
1
+
Step
3
OFF
Step
3
+
Step
3
ON
4.
重复以上步骤调整前侧互锁传感器
(X018
TrayPanelheightChk1).
