第 13 章 – 调校 MTU-A 资料 – 跳过 T 和 U 轴马达自锁 T 轴和 U 轴的马达有自锁功能，以 防止伺服电源切断时 T 轴和 U 轴移动。 . 当调整 MTU-A 时，有时需跳过 此 自锁，以手动移动 T 轴和 U 轴 . 以下是说明跳过自锁的步 骤 . 警告 ! 当伺服电源切断时，而跳过自锁的连 接器接上， T 轴会以很快的速度下 滑 . 通常，在接上跳过端子之 前，按下紧急按钮 所需工具 : 2 个 跳过端子 1.…
第
13
章
调校
MTU-A
第13章 – 调校MTU-A
资料 – 跳过 T 和U轴马达自锁
T轴和U轴的马达有自锁功能，以防止伺服电源切断时T轴和U轴移动。.当调整MTU-A 时，有时需跳过此
自锁，以手动移动T轴和U轴. 以下是说明跳过自锁的步骤.
警告! 当伺服电源切断时，而跳过自锁的连接器接上，T轴会以很快的速度下滑.通常，在接上跳过端子之
前，按下紧急按钮

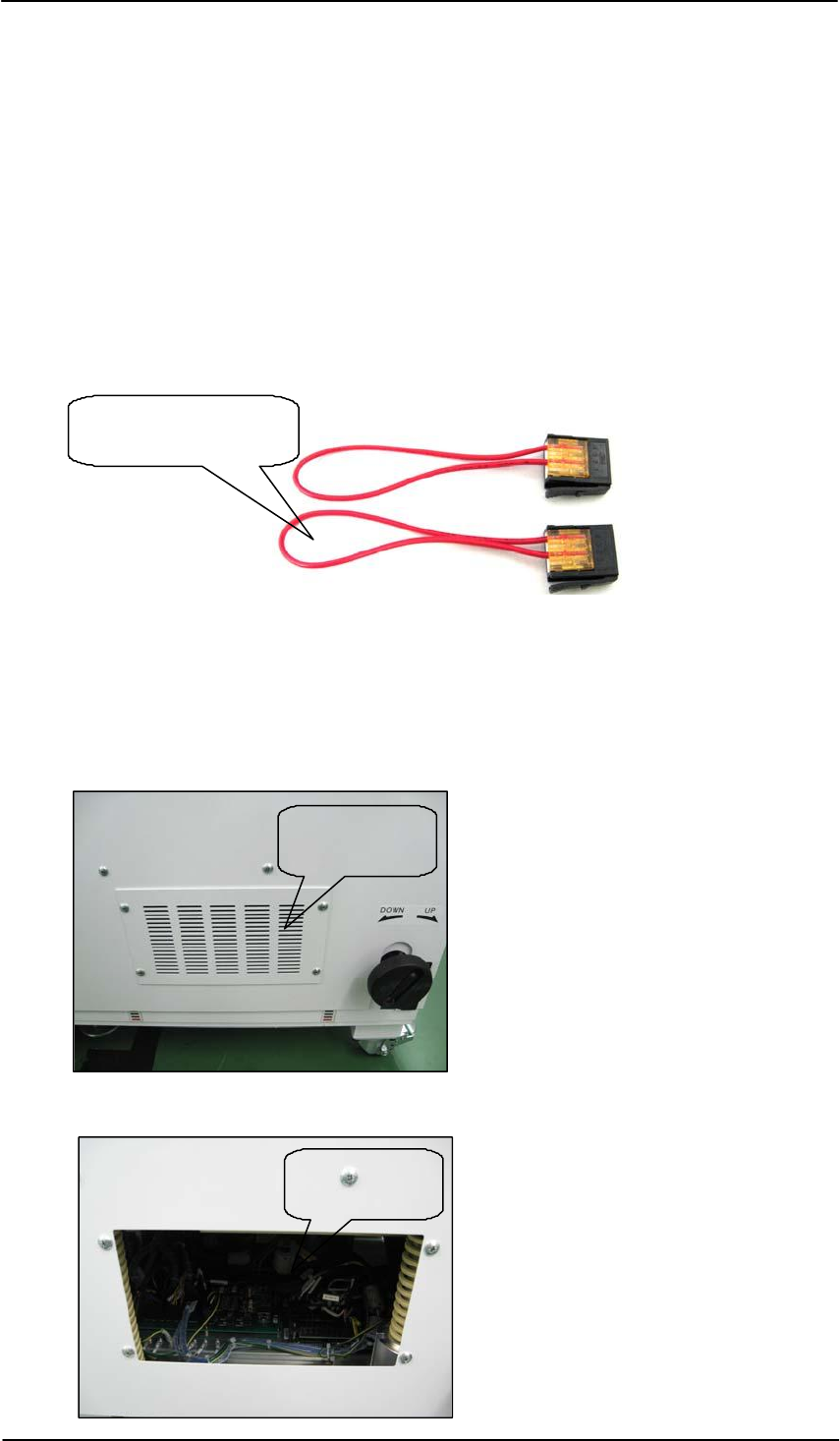

所需工具: 2 个
跳过端子
1. 在机器上设定MTU-A ，并选择 [Manual Operation] – [Side 2 Unit Clamp]
– START，夹上 MTU-A.
2. 按下紧急按钮.
3. 用在MTU-A之控制箱盖左侧的手柄调整水平
.
控制箱盖
4. 拆下盖子，以便进入控制板.
FK-9F98-55-0E
拆下盖子
Fuji Machine Mfg. Co., Ltd
107
5.在控制板上，找到 CN14-2 和CN14-4 接头.
CN14-2
CN14-4
6. 如要跳过U轴自锁，请将跳过端子接在CN14-2上，如下图.
Connect the jumper
to CN14-2 to
bypass the U-axis
brake
108
Fuji Machine Mfg. Co., Ltd
FK-9F98-55-0E
