设定压力值 1. 在测量模式按 [SET] 按钮 . [n_1] 和当前设定值交替闪烁 . 2. 按 △ 或 ▽ 键进入设定值编辑模式 . 如果数值是 [-50.0] 直接到第 3 步 . 如果数值不是 [-50.0], 按下列步骤进行 . 3 . 检查数值是 [-50.0] 然后按 [SET] 按钮 . 4 . [H_1] 和当前设定值交替闪烁 . 按 △ 或 ▽ 键设定数值为 [0.0]. 检查数值 , 然后按 [SET] 按钮 .…
传感器初始化
1. 按[SET] 2 秒以上显示颜色选择画面.
2. 按 △ 或 ▽ 键选择 [Sor] ,然后按 [SET] 按钮.
3. 按 △ 或▽ 键选择 [C1] ,然后按 [SET] 按钮.
4. 按 △ 或▽ 键选择 [in0] ,然后按 [SET] 按钮.
5. 按 △ 或 ▽ 键选择 [1Hy] ,然后按 [SET] 按钮.
6. 按 △ 或 ▽ 键选择 [1nC] ,然后按 [SET] 按钮.
7. 按 △ 或 ▽ 键选择 [2Hy] ,然后按 [SET] 按钮.
8. 按 △ 或 ▽ 键选择 [2nC] ,然后按 [SET] 按钮.
9. 按 △ 或 ▽ 键选择 [1] ,然后按 [SET] 按钮.
10. 按 △ 或 ▽ 键选择 [mAn] ,然后按 [SET] 按钮.
11. 就此，初始化已完成.
『Sor』→『SoG』→『rEd』→『Grn』
『C1』↔『C2』
『in0』→『in1』→『in2』→『in3』→『in4』→『in5』
『1Hy』↔『1un』
『1no』↔『1nC』
『2Hy』↔『2un』
『2no』↔『2nC』
『1』→『20』→『160』→『640』→『1280』
『nAn』↔『AUt』

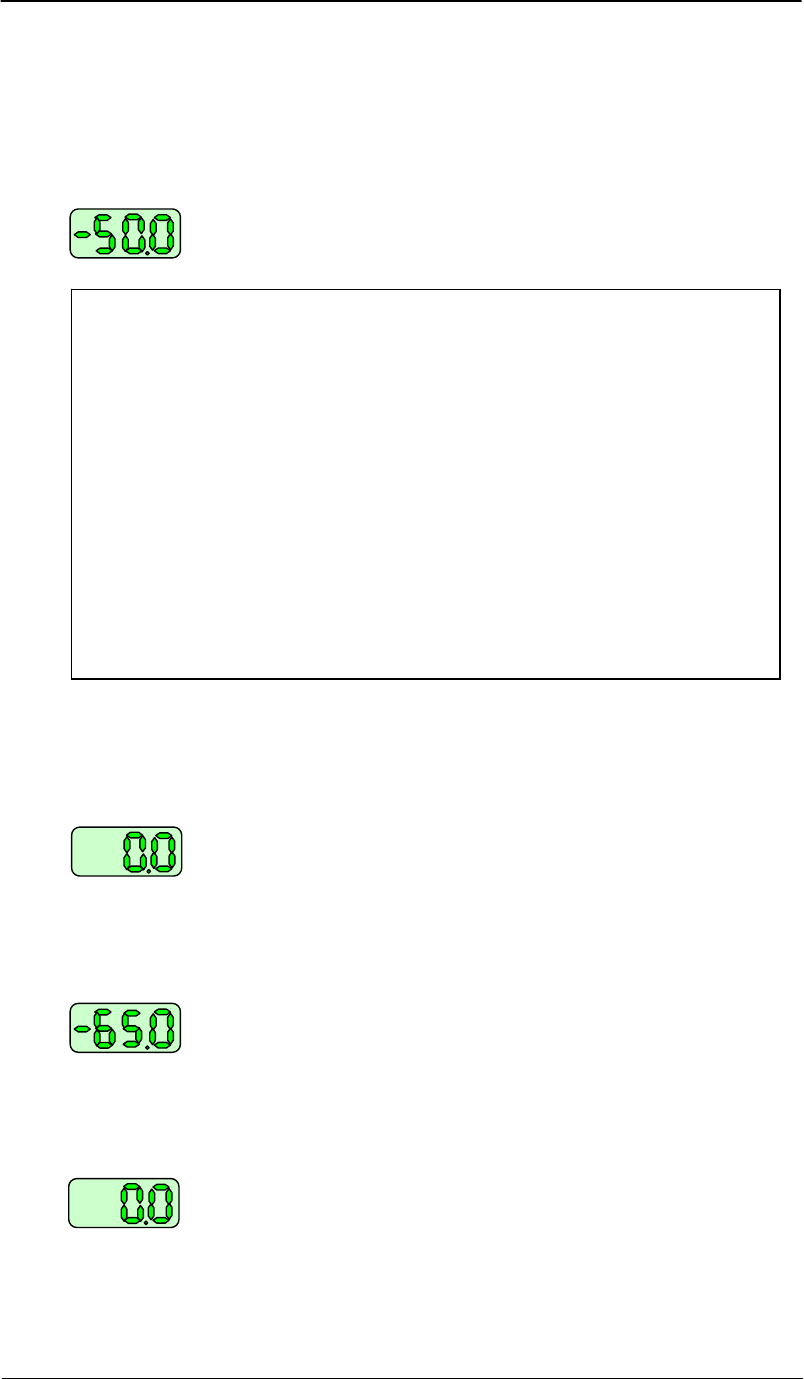

设定压力值
1. 在测量模式按 [SET] 按钮. [n_1] 和当前设定值交替闪烁.
2. 按 △ 或▽ 键进入设定值编辑模式. 如果数值是 [-50.0] 直接到第3步.
如果数值不是 [-50.0], 按下列步骤进行.
3. 检查数值是 [-50.0] 然后按 [SET] 按钮.
4. [H_1] 和当前设定值交替闪烁. 按 △ 或 ▽ 键设定数值为 [0.0].
检查数值, 然后按 [SET] 按钮.
5. [n_3] 和当前设定值交替闪烁. 按 △ 或 ▽ 键切换为设定数值编辑模式，然后设定
数值为[-65.0].
检查数值, 然后按 [SET] 按钮.
6. [H_2] 和当前设定值交替闪烁. 按 △ 或 ▽ 键设定数值为 [0.0].
检查数值, 然后按 [SET] 返回测量模式.
i. 按 △ 或▽ 键设定第一位数为 0 (如果30秒内没有按下按钮，那么这数值
将被保存并且显示返回数值设定画面).
ii. 按 [SET] 按钮移到下一位数, 然后用 △ 或 ▽ 键设定其为 0.
iii. 按 [SET] 按钮移到下一位数, 然后用 △ 或 ▽ 键设定其为 5.
iv. 最后的符号是 [|] 或 [┘]. [|] 代表正零, 而 [┘] 代表负零.
v. 按 [SET] 按钮1 秒以上保存设定，并返回测量显示画面.
传感器的归零设定
1. 确保真空泵和吹气是关闭的，所以气路中没有空气流动.
2. 在测量模式同时按 △ 和▽ 键 1秒以上设定数值为零.
传感器锁定
1. 按住 [SET] 按钮 6 秒.
2. 用箭头键选择锁定, 然后按 [SET] 返回测量模式.

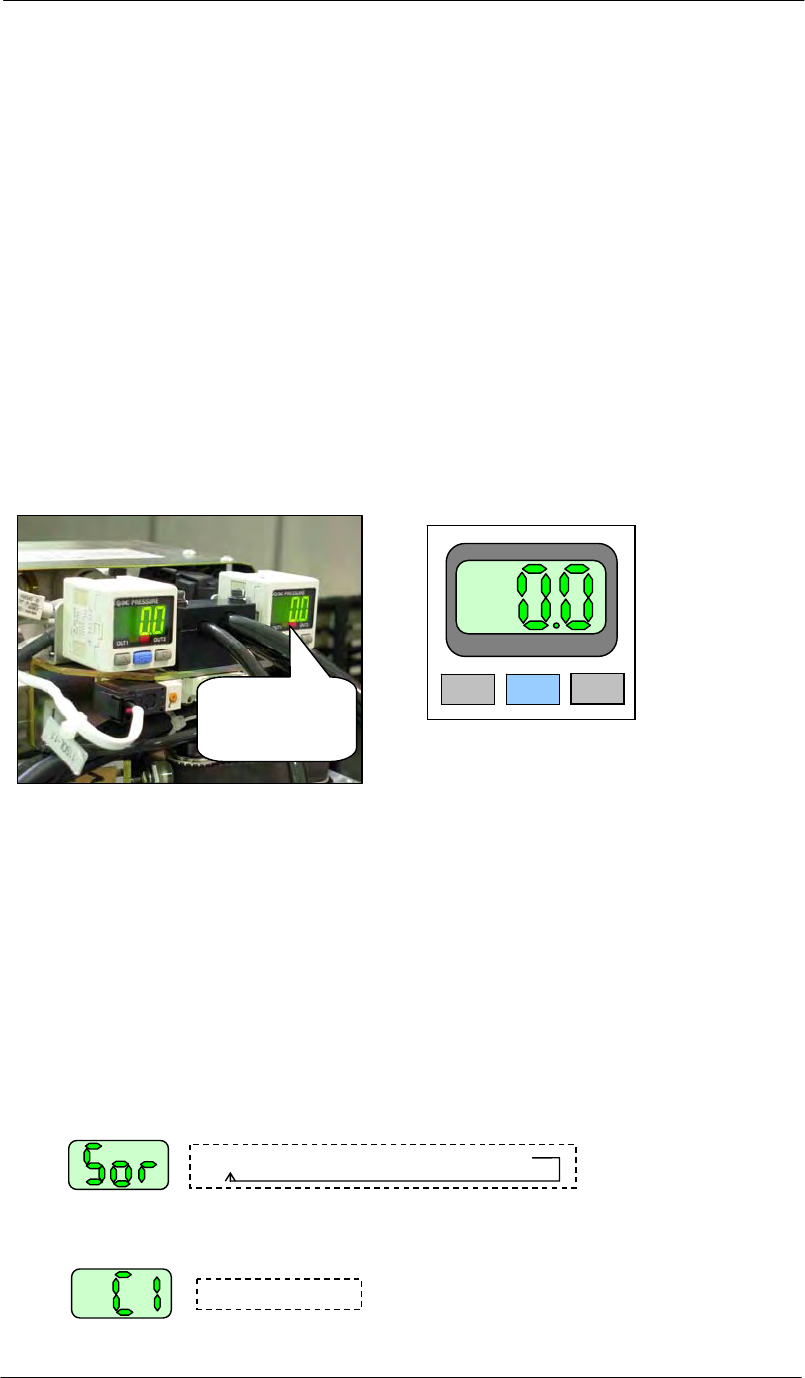

2.3 设定元件真空破坏检查传感器
自动更换头吸取检查传感器如下图所示.
传感器解锁
1. 按住 [SET] 按钮 6 秒.
2. 用箭头键选择解锁 然后按 [SET] 返回测量画面 .
传感器初始化
1. 按 [SET] 2 秒显示颜色选择画面.
2. 按 △ 或 ▽ 键选择 [Sor] 然后按 [SET] 按钮.
3. 按 △ 或▽ 键选择 [C1] 然后按 [SET] 按钮.
元件真空破坏
检查传感器
▽
SET
△
压力传感器 (PSE304-M)
『Sor』→『SoG』→『rEd』→『Grn』
『C1』↔『C2』
