15. 再次执行焦距检测，来确认这个焦距仍然在范围之内 . 16. 按 [Close] 来显示如下信息 . 17. 持续按下 START 键直到如下信息显示 . 18. 在吸嘴底部 除去焦距治具然后按 [OK] . 19. 持续按下 START 键，将吸嘴返回到吸嘴站 . 20. 关机 . 21. 将主开关扭为 OFF . 22. 在灯单元上重新安装玻璃罩及黑色框架，一定要使用 0.3Nm 的力度来拧紧这 4 颗 螺丝 . 0.3 0.…

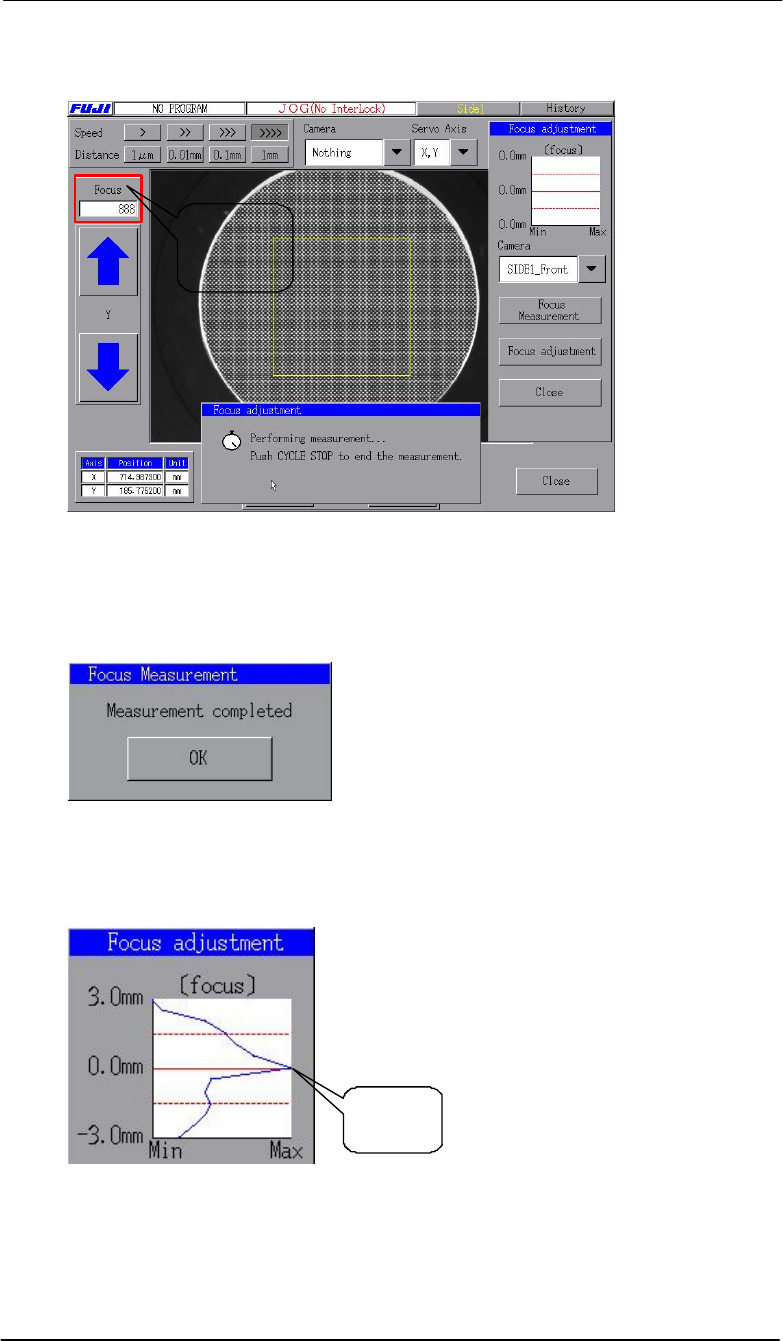

9.
按
[OK]，来调整焦距至画面的上左方显示的最佳值，如果这值是在范围内，它会变
成红色，同时蜂鸣器会响.
Check
the focus
value
10.
一旦焦距在范围之内，按
cycle stop
键，然后按
[OK]
.
11.
选择
[Focus Measurement] – [OK]，然后持续按下START键焦距检测。持续按下
START键直到如下的信息显示:
12.
按
[OK]来显示测量结果的图表，在图表中的峰值应该在红色虚线内，即-3 mm to +3 mm之间.
在图表中的理想的峰值应该在0mm线上,这表示最好的焦距正好处在视觉处理高度上.
Peak at
0 mm
13.
如果需要，再调整焦距直到结果在范围内
.
14.
在焦距透镜固定螺丝上使用
Loctite 425
，然后拧紧焦距透镜
.
15.
再次执行焦距检测，来确认这个焦距仍然在范围之内
.
16.
按
[Close]来显示如下信息.

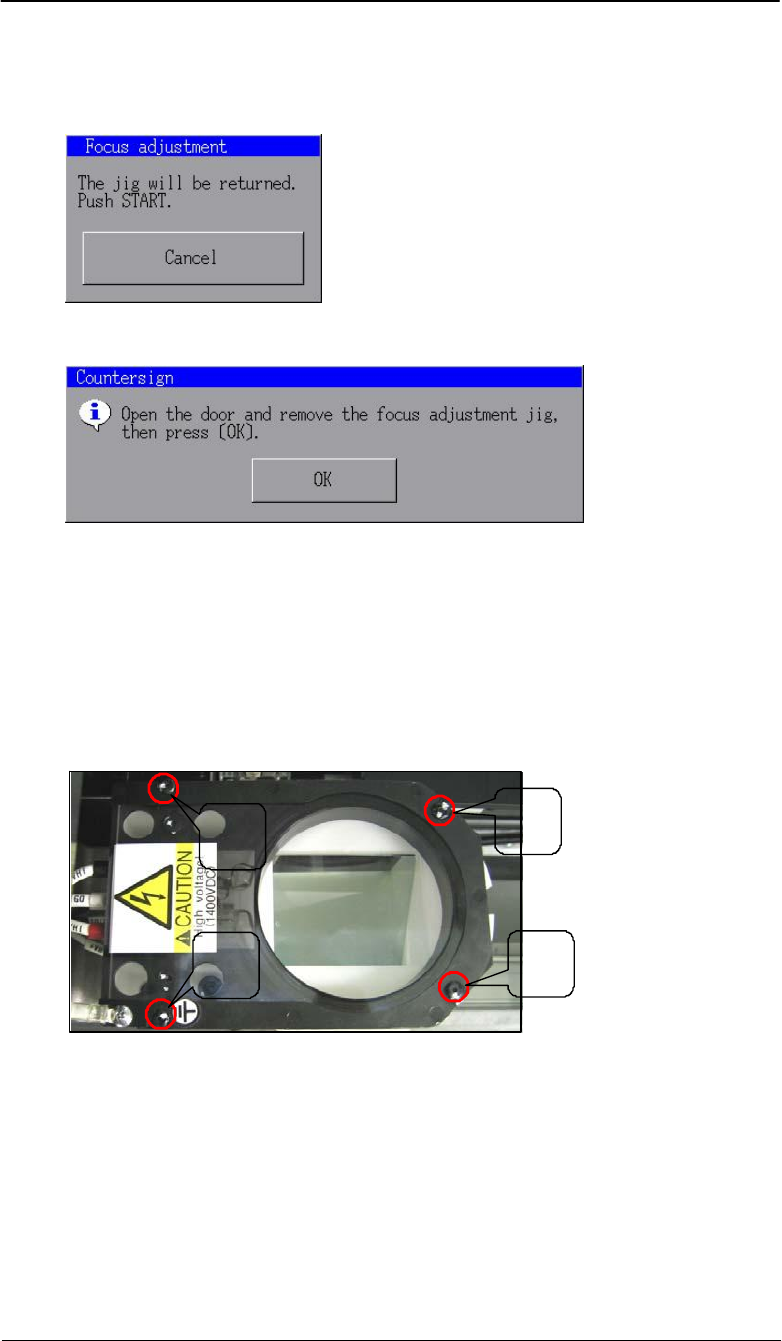

17.
持续按下
START
键直到如下信息显示
.
18.
在吸嘴底部
除去焦距治具然后按
[OK]
.
19.
持续按下
START
键，将吸嘴返回到吸嘴站
.
20.
关机
.
21.
将主开关扭为
OFF
.
22.
在灯单元上重新安装玻璃罩及黑色框架，一定要使用
0.3Nm
的力度来拧紧这
4
颗
螺丝
.
0.3
0.3
Nm
0.3
Nm
23.
重复以上步骤来调整
side2
相机
.
Nm
0.3
Nm
7.5调整零件相机亮度
需要的治具
:
Master gauge:
ADNPJ8030
(Mat finish)
注意：这个步骤主要是在
更换相机及频闪灯后执行。
1.
将
10mm
吸嘴放入
S1-1
的位置
.
2.
选择
[Production] – [Nozzle Editor]，然后在S1-1的吸嘴型号选择10mm.
3.
在灰度片的反面确认前光和侧光的亮度值
.
Front Light: 166
Side Light: 58
4.
选择
[Maintenance] – [Camera Gain Setting] – [Measure Default Value]，来显示如下
对话框.
Enter
166
Enter
58
5.
对照灰度片的反面输入亮度值
.
6.
按
[OK] – [START]，来吸取10mm吸嘴，然后显示如下信息:
