Chapter 7 – 元件相机调整 7.1 初始设定 1. 将相机镜头焦距设定为 11 ( 在 8 和 16 中间 ). 2. 在焦距锁紧螺丝上加 Loctite 42 5 然后锁紧螺丝 . Apply Loctite 425 and lock 3. 大概锁紧焦距锁紧螺丝 ( 请暂时不要加螺丝胶 ). Temporarily tighten this bolt
Chapter 7
元件相机调整
Chapter 7 –元件相机调整

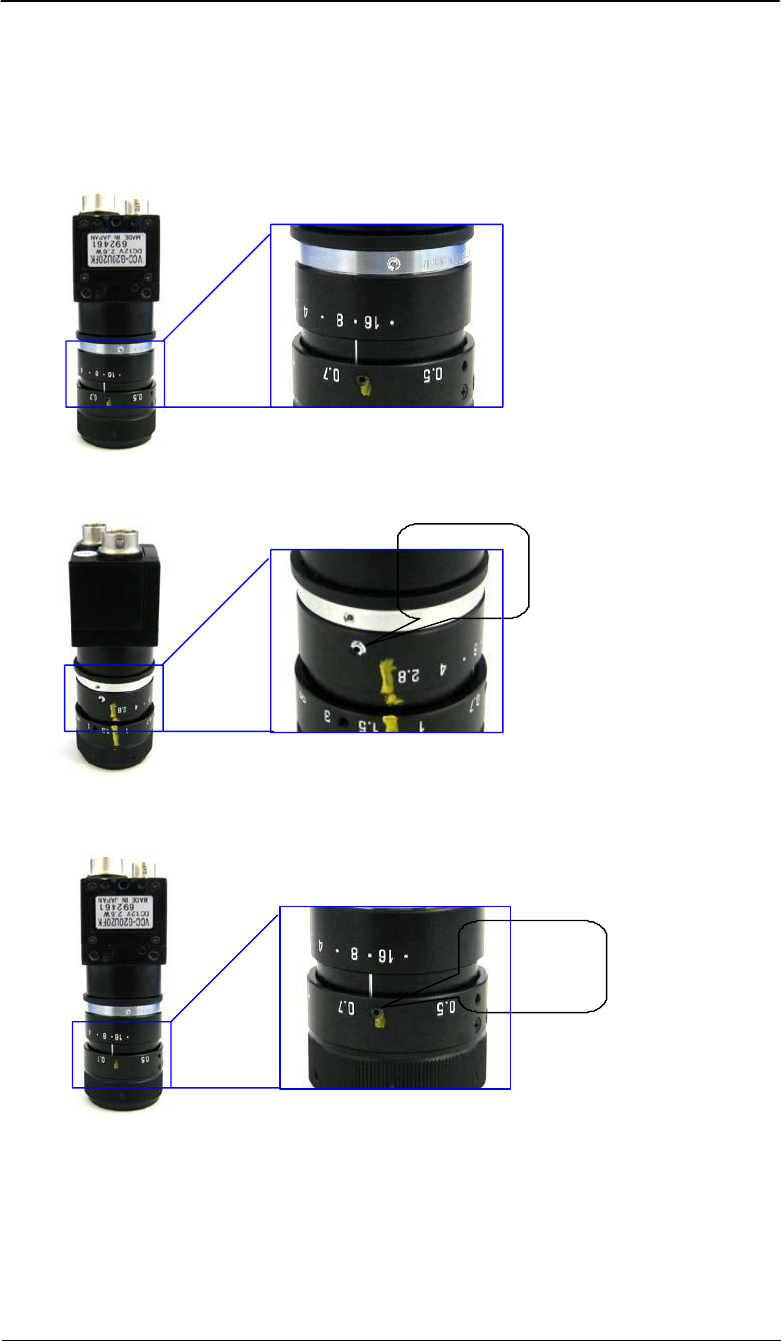

7.1 初始设定
1. 将相机镜头焦距设定为11 (在 8 和 16 中间).
2. 在焦距锁紧螺丝上加Loctite 425然后锁紧螺丝.
Apply
Loctite 425
and lock
3. 大概锁紧焦距锁紧螺丝(请暂时不要加螺丝胶).
Temporarily
tighten this
bolt

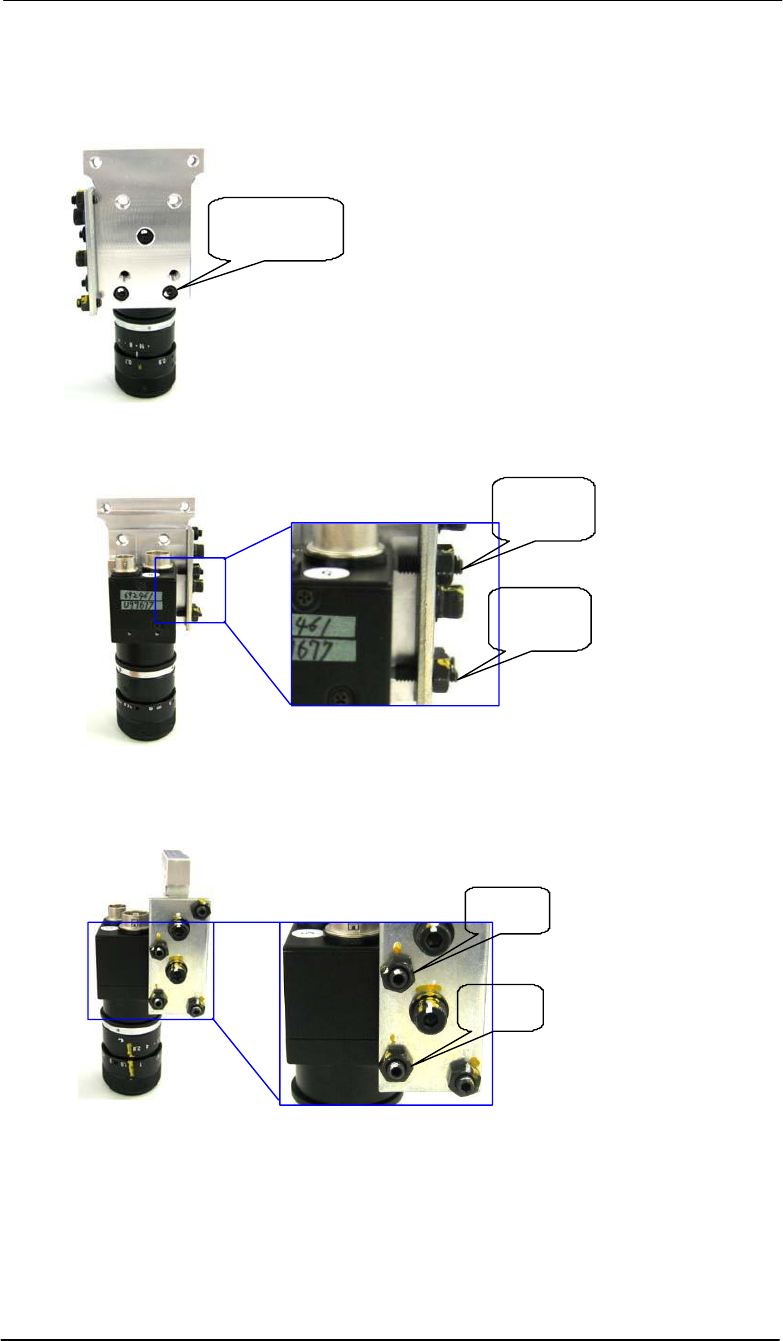

7.2 将相机安装到相机座
1. 在3颗安装螺丝上加Loctite 222 ,然后用螺丝将相机安装到相机座上.
(暂时先不要锁紧).
Installation
bolts
2. 轻轻锁紧相机座一侧的2颗内六角螺丝将相机顶向相机座另外一侧.
Lightly
tighten
Lightly
tighten
3. 用0.5 Nm力矩锁紧3颗安装螺丝.
4. 锁紧2颗内六角螺丝上的锁紧螺母.
Lock
Lock
5. 确保机器电源处于OFF,将相机组件安装到机器上.
6. 将相机线连接到相机上.
