11. 用手移动 X 和 Y- 轴来确认基准相机和２个自动更换头放置检查传感器之间没有干涉． 确认这里有一定 的间隙 4.3 基准相机分辨率测量 需要的治具 : 参考治具板 : Z9734DNPJ1291 1. 打开维修钥匙开关（ maintenance key ON ）然后选择 [Maintenance] – [J og] 进入 维修模式微动画面 . 2. 把分辨率治具夹在主传送轨道上 , 一定要把治具对齐固定轨道而且治具的印刷面朝上…

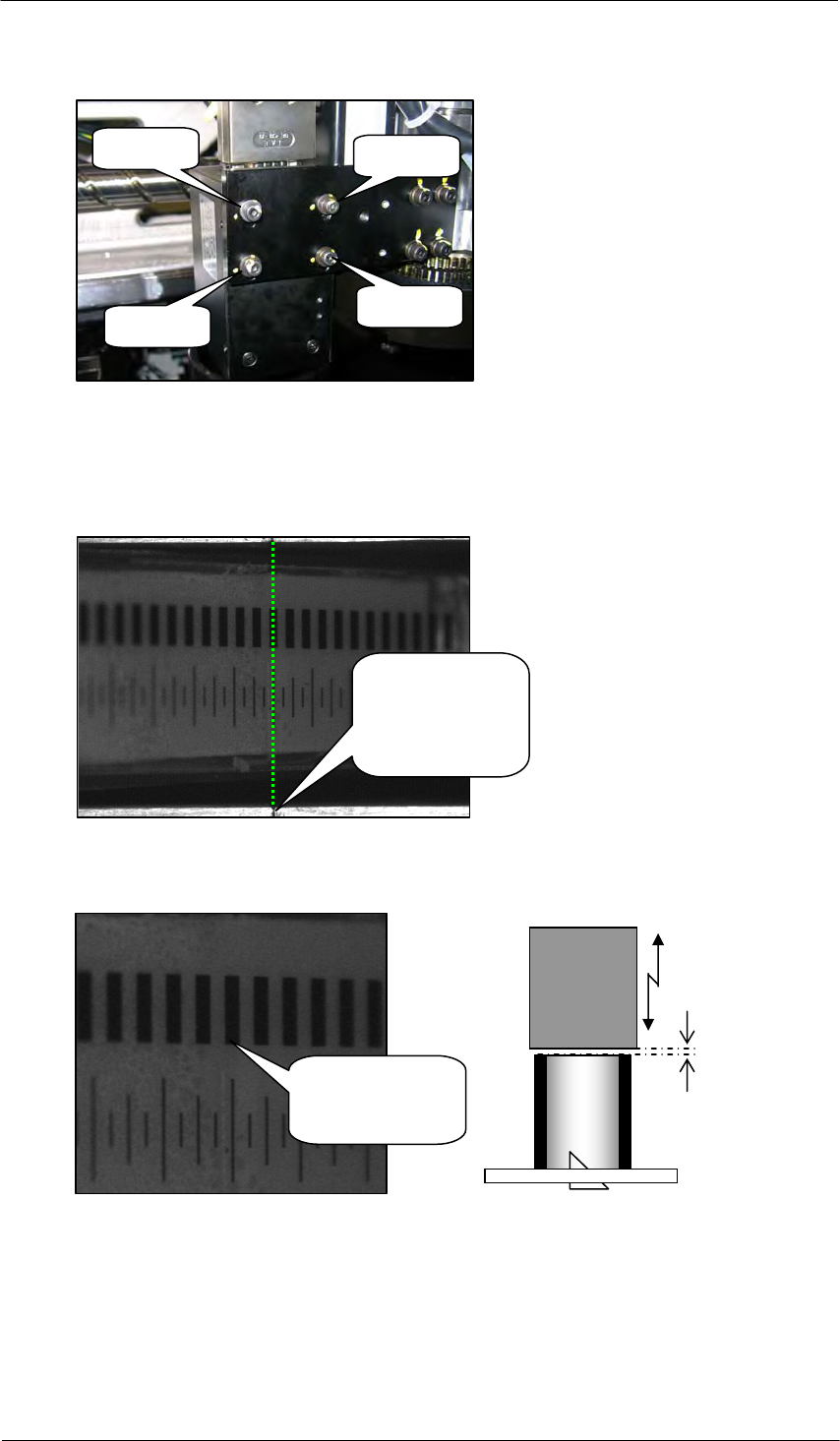

4. 松开基准相机的4个安装螺丝，使相机可以上下移动．
松开
松开
松开
松开
5. 从相机下拉列表选择[Fiducial]来显示基准相机的活动图像.
6. 选择十字准线，然后用手移动X 和 Y-轴 使得焦距治具板上的刻度位于图像的中心，如
下图所示．
治具板上的刻度线
位于中心
7. 上下移动相机找到使刻度线上方的中心标记（ｃｅｎｔｅｒ ｍａｒｋ）聚焦清晰的高度，如下图所示．
这个标记聚焦清晰
1 mm
基准相机
8. 检查相机和柱状治具之间的间隙在 0 到 1 mm 范围内，如上图所示.
9. 用0.5 Nm 的扭力锁紧相机的４个安装螺丝.
10. 从机器中取出治具.

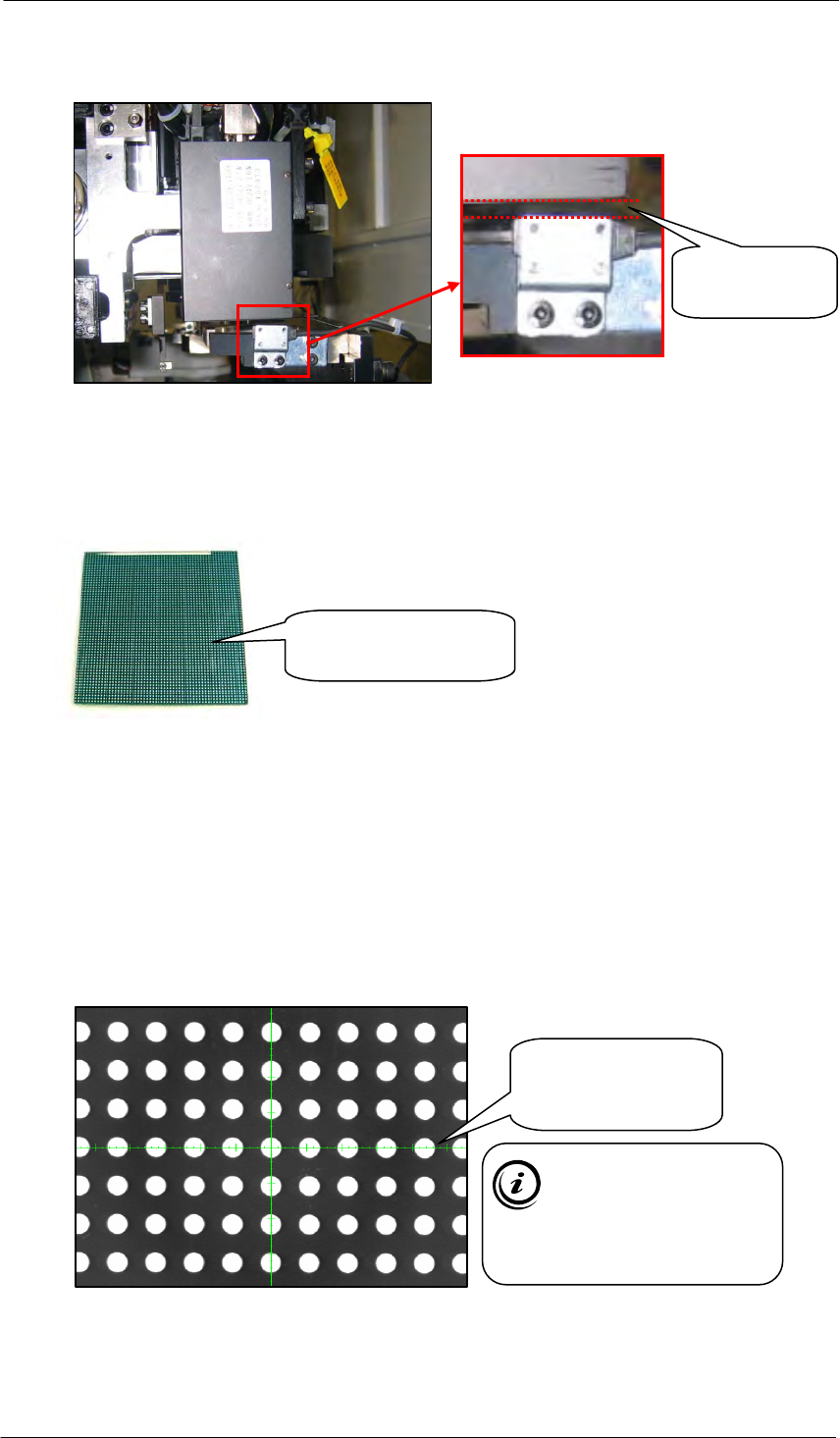

11. 用手移动X 和 Y-轴来确认基准相机和２个自动更换头放置检查传感器之间没有干涉．
确认这里有一定
的间隙
4.3 基准相机分辨率测量
需要的治具:
参考治具板:
Z9734DNPJ1291
1. 打开维修钥匙开关（maintenance key ON）然后选择[Maintenance] – [Jog]进入
维修模式微动画面.
2. 把分辨率治具夹在主传送轨道上, 一定要把治具对齐固定轨道而且治具的印刷面朝上．
3. 从相机下拉列表选择 [Fiducial] 显示基准相机的活动画面．
4. 选择十字准线然后把基准相机微动对准分辨率治具上的一个圆点的中心．
中心圆点附近不能有气泡．
否则，分辨率测量可能会
失败．
十字准线对准一个
圆点的中心

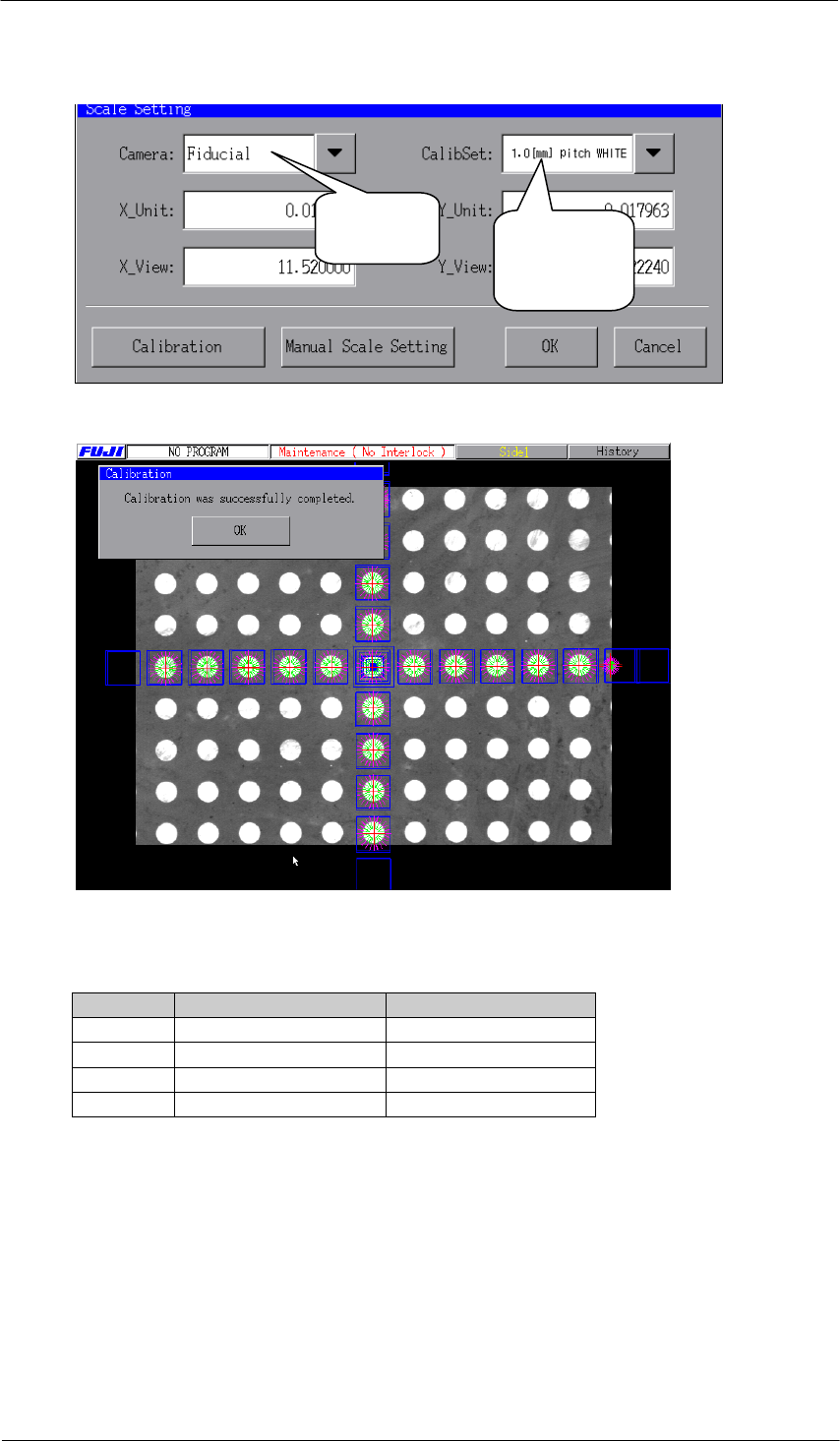

5. 选择 [Custom Maintenance] – [Scale Setting] 出现比例设定对话框.
6. 从相机下拉列表选择 [Fiducial] ,然后从校准设定下拉列表选择 [1.0 mm pitch WHITE] .
选择1.0
mm pitch
WHITE
选择
Fiducial
7. 选择 [Calibration] – [OK] 进行测量.
8. 按 [OK] 返回比例设定对话框，然后检查测定结果要在下表所列面的公差范围内.
标准相机 宽视野相机
X_Unit 0.01718 ~ 0.01858 0.01895 ~ 0.01992
X_View 11.000 ~ 11.8920 30.3 ~ 31.9
Y_Unit 0.01718 ~ 0.01858 0.01895 ~ 0.01992
Y_View 8.250 ~ 8.8920 22.7 ~ 32.9
9. 选择 [OK] – [YES] – [OK] 保存校准结果，并推出比例设定画面.
10. 重启机器.
