13.22 调整 tray pusher shutter 检查 sensor 1 . 调整 sensor 座的位置，使 sensor dog 的上表面 同 sensor 的上表面平 2 . 在 shuttle 座的下边设百分表到 0 ，如下 图 3. 用百分表找到 tray pusher shuttle 之弹簧开始动的位置 , ( 此位置是 duracon stopper 和 shutter bracket 刚好接触的位置 ). 4. …
11. 遮住sensor,按dial switch一次. 检查显示的数字超过10。
12. 按dial switch一次 (在mode显示的set 闪动，且digital display 显示2P ).
13. 转动dial switch 到在mode display上的 RUN 闪动，在digital display 上显示AA ）。
14. 按 the dial switch 一次(在mode display上的RUN 停止闪动，并在digital display显示
数字 ).
15. 用I/O 确定此sensor的运行状态，当此sensor遮住时， [RX03B MTU_PalletPassChk]
应该为OFF，当此sensor没遮住时，为ON ）
Sensor Status I/O Status
Blocked OFF
Not blocked ON
13.21 调整 tray盘有无的检查sensor
1. 设定 T 轴到tray 1供料位置。
2. 设定 tray shutter 到 position 1.

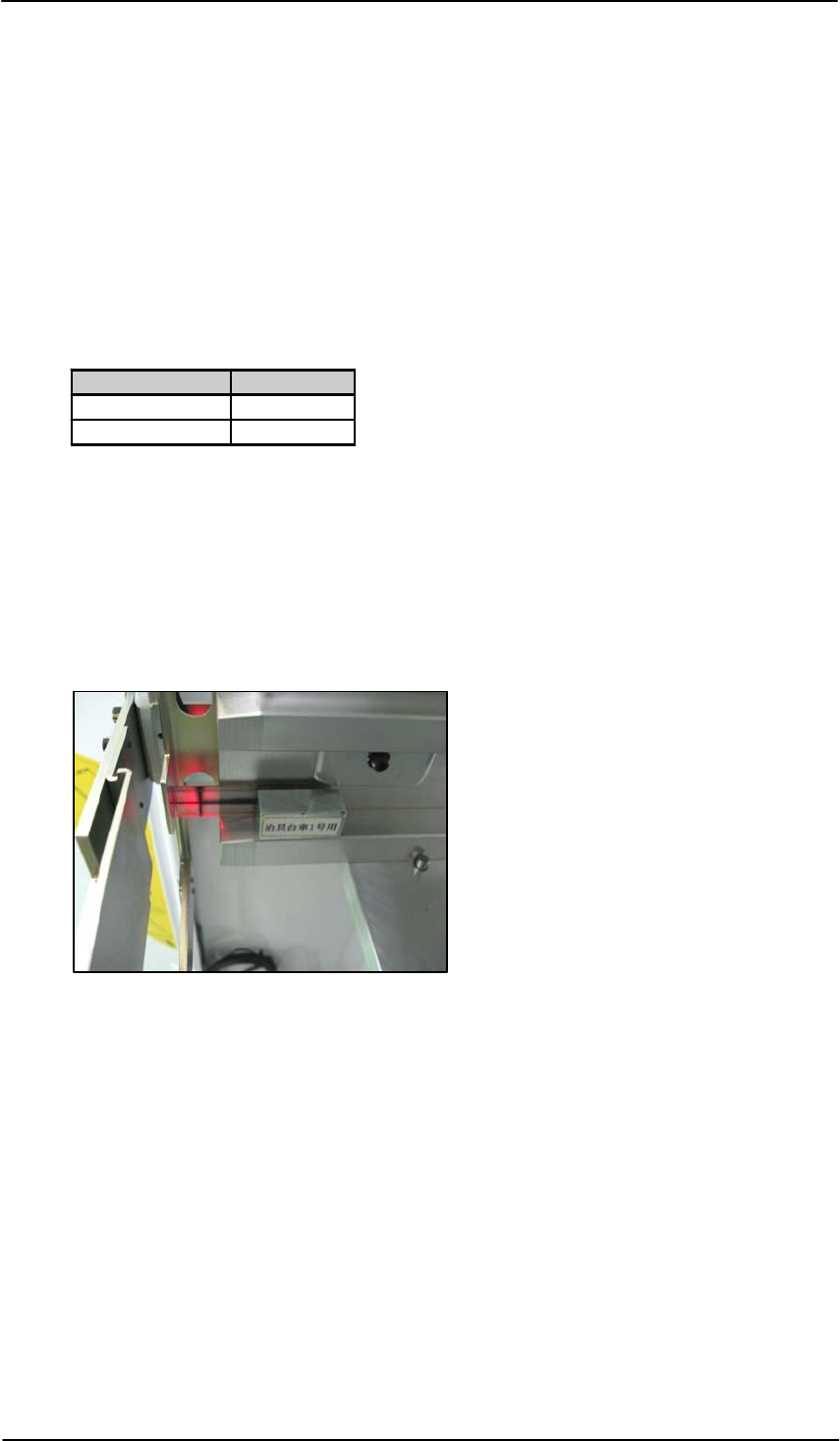

3. 沿着slot轨滑动 tray retract sensor adjustment jig ，至其接触
shutter
I/O: RX03C MTU_PalletRetChk
4. 调整tray retract sensor的位置， 使 sensor光线在jig交叉处的中心
.
FK-9F98-55-0E Fuji Machine Mfg. Co., Ltd
131
13.22 调整 tray pusher shutter检查sensor

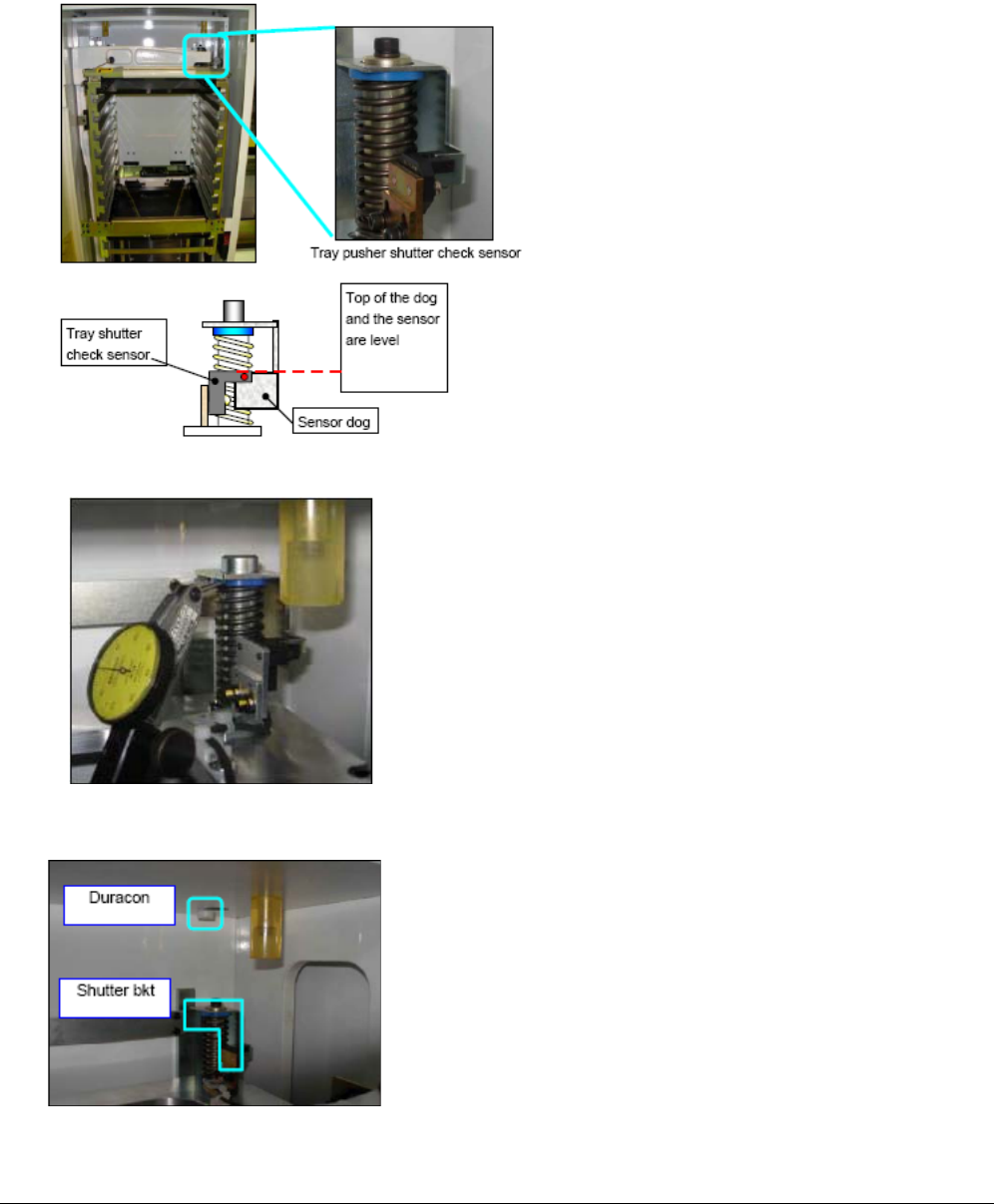

1. 调整 sensor 座的位置，使 sensor dog 的上表面 同 sensor 的上表面平
2. 在 shuttle 座的下边设百分表到 0，如下图
3. 用百分表找到 tray pusher shuttle 之弹簧开始动的位置, (此位置是 duracon stopper 和 shutter
bracket 刚好接触的位置).
4. 从此位置下降 T 轴 0.5 mm ，并 用直接 servo 输入的方式保存此位置为 “Close Shutter”
130 Fuji Machine Mfg. Co., Ltd FK-9F98-55-0E
13.23 测量tray物料的取料位置

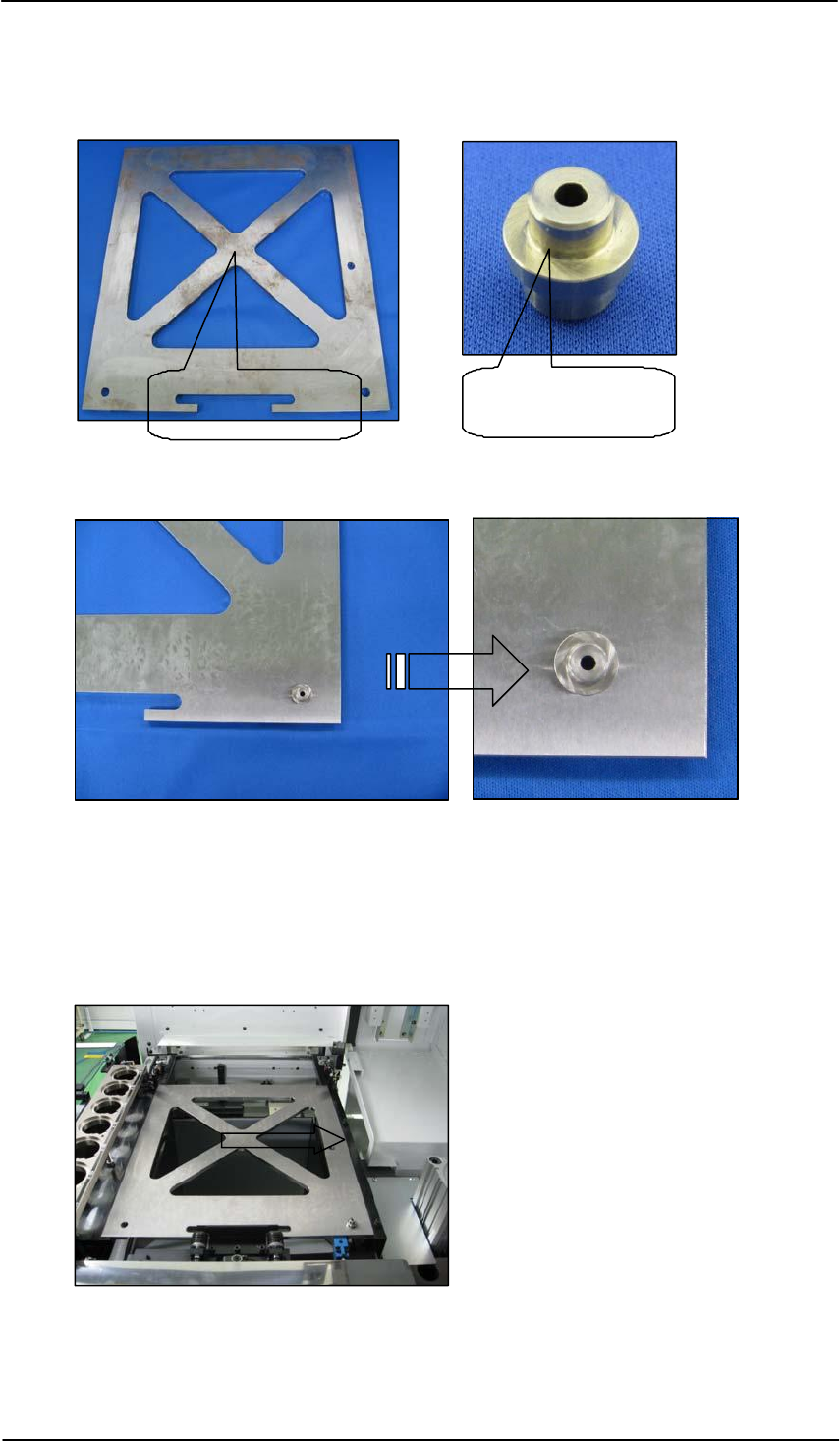

1. 需要如下图的2个Jig.
Tray master jig
(Z3201GGPJ012*
Insert jig
Z3201GGPJ0820
2. 在tray master jig 上，安装如下图的插入Jig.
3. 奖 maintenance mode key 设为ON ，并选择[Maintenance] – [Jog] ，进入到
maintenance mode jog 画面。
4. 移动 U-轴到3 mm (这就是tray盘的取料位置).
5. 将tray master jig放在 U轴shuttle上，如下图。如下图所示箭头方向，推其靠紧参考边。
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
133
