7. 小心降低 Z 轴，至到 block jig 几乎 接触到 lever height 检查 sensor . 8. 选择 [Custom Mainte nance] – [I/O Check] – [X007 Need leHeightChk] 观察 needle height 检查 sensor 输出的状态 。 9. 回到寸动画 面，用 [0.01 mm] 步进方式降低 Z 轴，至到听到 buzzer 声 , 以表明 sensor…
8. 将Y轴后侧的减压阀调整至200 kPa.
调整
这里
9. 用锁定螺丝锁定调压阀.
12.2 测量和检查点胶嘴（needle height）的高度
所需工具:
Nozzle jig:
Z3002GGPJ0111
1. 将maintenance mode key设在 ON 位置，并选择 [Maintenance] – [Jog] 进入保养手动画面.
2. 选择 [Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON]开启真空泵。
3. 选择[Y010 VacuumOff] – [OFF]开启nozzle 真空.
4. 将 the nozzle jig 接到贴片头上.
5. 将Z轴升到安全位置，以便寸动X&Y轴.
6. 将nozzle jig移到needle height 检查sensor的正上方.
Needle
height
检查
sensor
7. 小心降低Z轴，至到block jig几乎接触到lever height检查sensor.
8. 选择 [Custom Maintenance] – [I/O Check] – [X007 NeedleHeightChk] 观察
needle height 检查 sensor 输出的状态。
9. 回到寸动画面，用 [0.01 mm] 步进方式降低Z轴，至到听到 buzzer 声, 以表明sensor 至ON.
10. 一旦听到buzzer声, 将Z轴以0.01 mm 每步上升，至到sensor 为OFF.
11. 选择[1 um] 步动方式，降低Z轴，至到听到buzzer 声
12. 选择 [Custom Maintenance] – [Proper Data Editor] – [GLUE] –
[Z_NeedleHeightChkHeight] – [Direct Servo Input] – [OK] 将当前Z轴的位置保存到固有值中.
13. 将Z轴升至安全高度，将头移至机器前面.
14. 按下紧急按钮，切断200伏servo电源.
15. 稳住nozzle jig,并开启 I/O [Y010] , 将 [RY01B] 设为OFF ，以关闭头上真空.
16. 将nozzle jig从机器内取出.
Note:
检查
Z_NeedleHeightChkHeight
值在
3 mm
固有值
Z_BoardSurface
值以内
.
如果偏差
超过
3 mm,
按下图所式调整点胶嘴检查
sensor
的高度
.
松下此螺母，
转动螺丝，
以调整sensor的高度

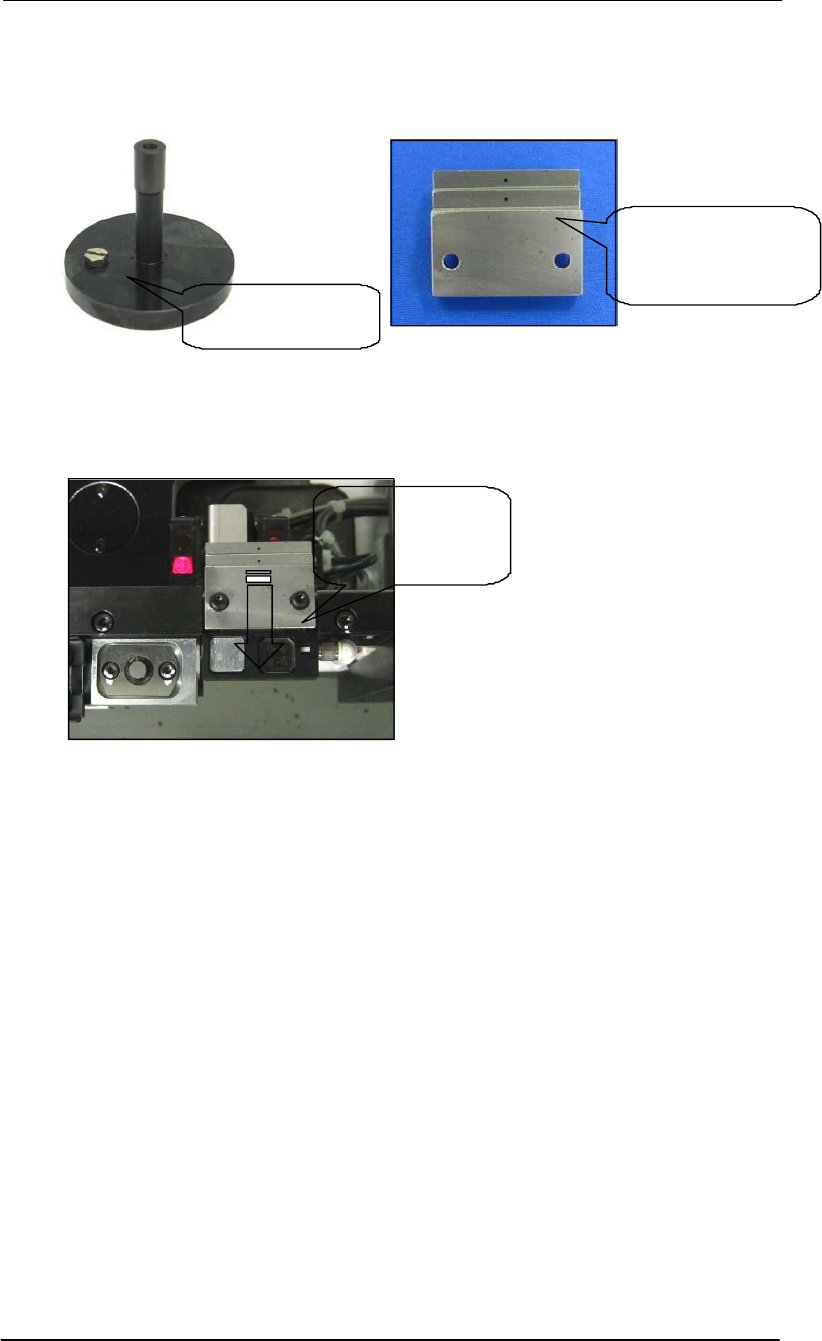

12.3 测量board height 解析度
所需工具如下:
Nozzle jig:
Z3002GGPJ0111
Board height
调整工具:
Z3002GGPJ22301
1. 选择 [Maintenance] – [Head Calibration] – [START] 执行工作头的较正.
2. 用2 x 10 mm螺丝（同时装弹簧垫和平垫），将board calibration height jig 装在hybrid jig 工作站上，如下
图：
将 此工具紧靠固
定边，并锁住螺丝
3. 开启 maintenance mode key至 ON， 并选择 [Maintenance] – [Jog] 进入保养寸动画面.
4. 选择 [Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON] 启动真空泵.
5. 选择 [Y010 VacuumOff] – [OFF] ，开启吸嘴真空.
6. 将吸嘴工具接到工作头上.
7. 提升Z 轴到安全高度，以便移动X&Y轴.
8. 移动nozzle jig 到 board calibration height jig的上方.
9. 按下紧急按钮，切断200伏servo电源.
