第 4 章 – 基准相机调整 4.1 基准相机亮度调节 需要的治具 s: 标准量规 ( Master gauge ） : ADEPJ8163 ( 漆面光滑 ) 标准量规 （ Master gauge ） : ADNPJ8030 ( 漆面粗糙 ) 金属板治具 : AJPJ0062 1. 用一字起子把相机的 4 个增益 量 微调临时设定在中值位置 . 一个微调在相机顶部，还有三个微调在相机的 侧 面 . 标准相机 入射光 漫射光 侧光 增益…
第4 章
基准相机调整
第4 章– 基准相机调整
4.1 基准相机亮度调节

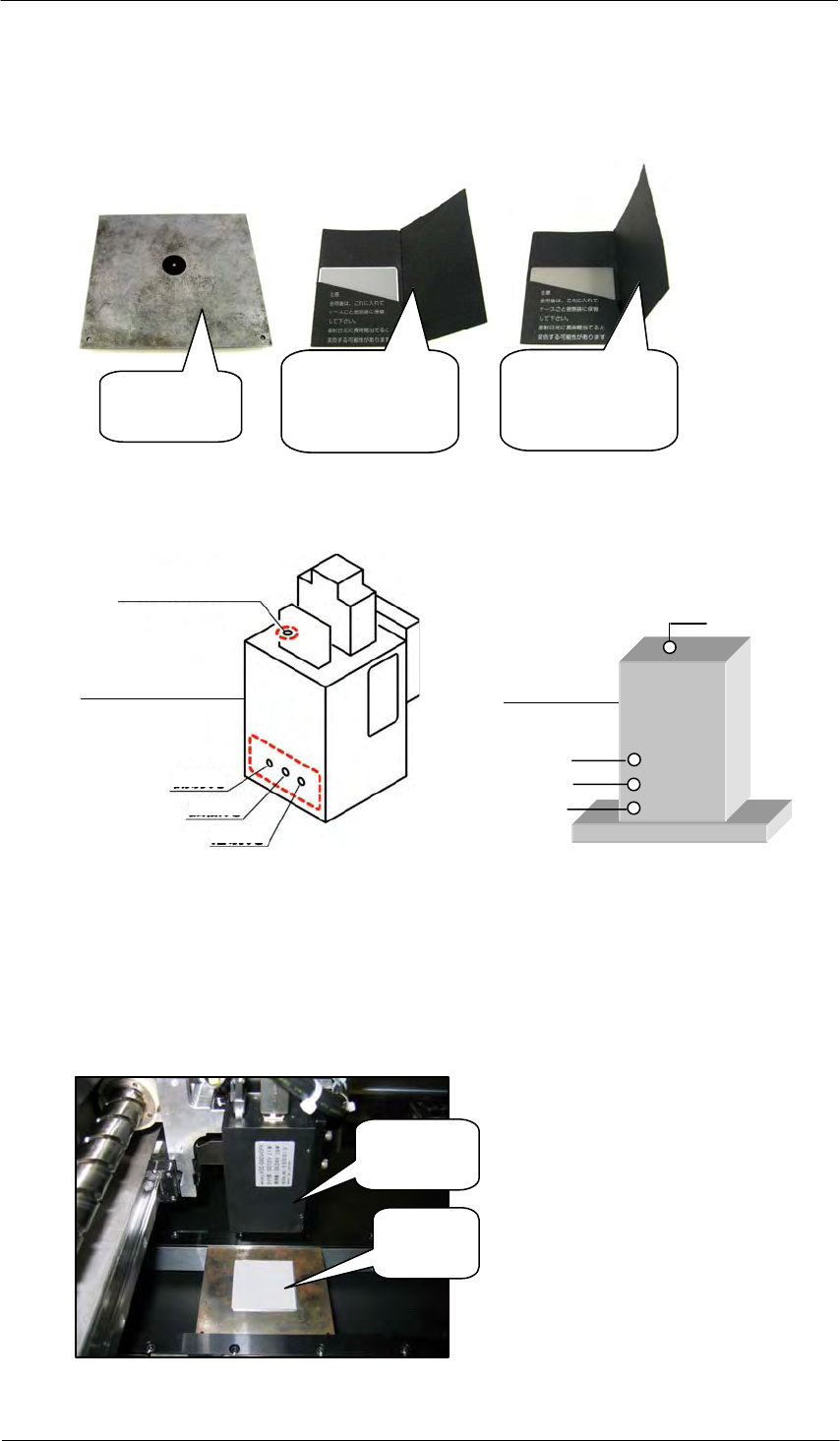

需要的治具s:
标准量规
(Master gauge）:
ADEPJ8163
(漆面光滑)
标准量规
（Master gauge）:
ADNPJ8030
(漆面粗糙)
金属板治具:
AJPJ0062
1. 用一字起子把相机的 4 个增益量微调临时设定在中值位置.
一个微调在相机顶部，还有三个微调在相机的侧面.
标准相机
入射光
漫射光
侧光
增益量
宽视野相机
入射
增益量
漫射光
侧光
2. 打开维修钥匙开关（maintenance key ON） 然后选择 [Maintenance] – [Jog] 进入维修模式
微动（jog）画面.
3. 把金属板治具夹在主传送轨道上，然后把标准量规 (ADNPJ8030)放在金属板治具上.
4. 如下面的图片所示，把基准相机（mark camera）微动调整到标准量规的正上方.
Master
Gauge
Mark
Camera
5. 在标准量规上放一个内部是黑色的纸板罩，用来遮挡来自侧面的光线.
纸板罩
6. 从相机下拉列表选择 [Fiducial] 来显示基准相机的活动图像.
7. 选择屏幕左上角的 [Fuji] 图标，然后选择 [Version] 显示版本画面.
双击这里
8. 双击“Active Version” 文字左边的位置，打开执行命令行对话框.
9. 如下所示，在多话框中输入 “imageGrabShell 8,1,0,27000 .
10. 按 [Execute] 执行命令, 然后按 [Close] – [Close] 返回微动画面.
侧光 (绿光) 应该闪烁，而其它的灯光全都关闭（OFF）.
