4. 把 Mark 相机中心移到大型抛料盘右下角的位置。相机焦距是不清晰的，所以大概位置就可以了。 5. 选择 [Custom Maintenance] – [Proper D ata Editor] – [Dispose Position] – [X_Disposal2] – [Direct Servo Inpu t] – [OK] – [Y_Disposal2] – [Direct Servo In put] – [OK] ，保存当…
5. 选择[Custom Maintenance] –
[Proper Data Editor] – [Dispose Position] –
[X_Disposal1] – [Direct Servo Input] – [OK] – [Y_Disposal1] – [Direct Servo Input] –
[OK]，然后保存当前X和Y伺服位置到固有值。
大型元件抛料位置
要求治具：
1.
把维修模式钥匙转到“ON”，然后选择[Maintenance] – [Jog]，进入维修保养模式移动界面。
2.
从相机下拉菜单找到 Mark 相机，选择[Fiducial]。
3. 移动 Mark 相机到大型抛料盘的右下角位置。

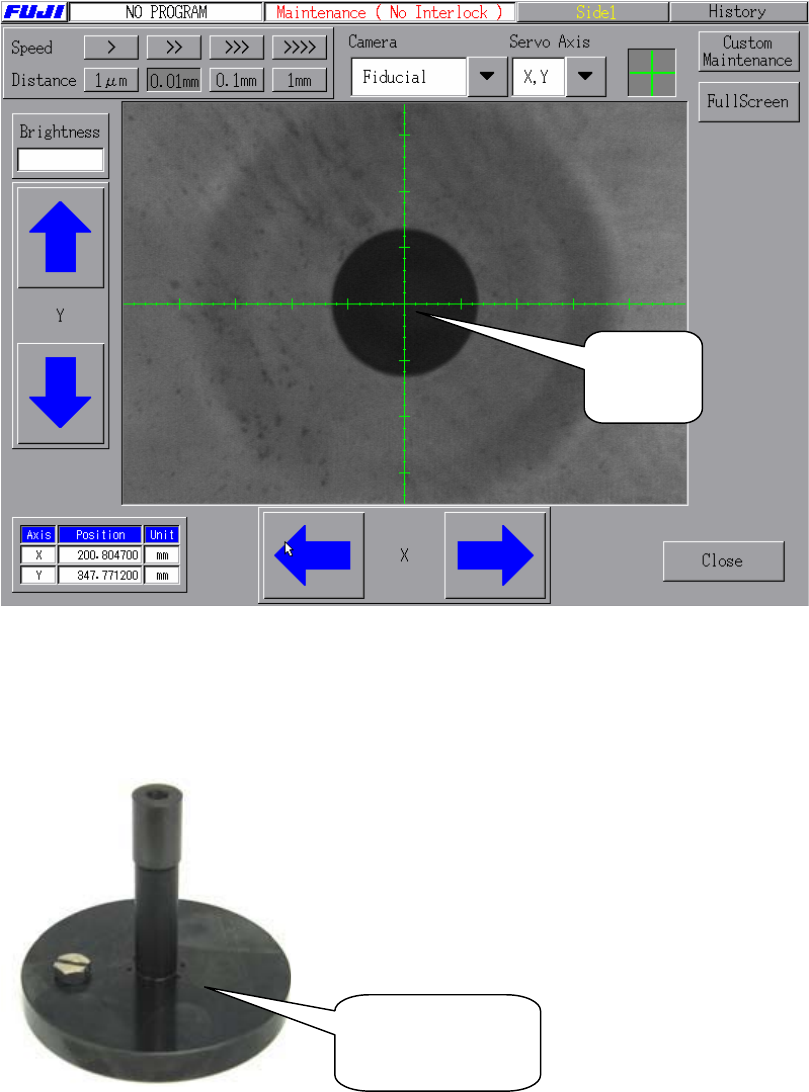

移动到孔
中心
吸嘴治具：
Z3002GGPJ0111
4. 把 Mark 相机中心移到大型抛料盘右下角的位置。相机焦距是不清晰的，所以大概位置就可以了。
5.选择[Custom Maintenance] – [Proper Data Editor] – [Dispose Position] –
[X_Disposal2] – [Direct Servo Input] – [OK] – [Y_Disposal2] – [Direct Servo Input] –
[OK] ，保存当前X和Y伺服位置到固有值。
6.选择 [Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON] ，打开真空泵。
7. 选择 [Y010 VacuumOff] – [OFF] ，打开贴装头吸嘴真空。
8. 贴装头装上吸嘴治具，贴装头移动到大型抛料盘位置。
9. 按下紧急停止按钮，切断200V伺服电源。
10. 用小6角棒按住Z轴移动挡块电磁阀开关，释放Z轴移动挡块。

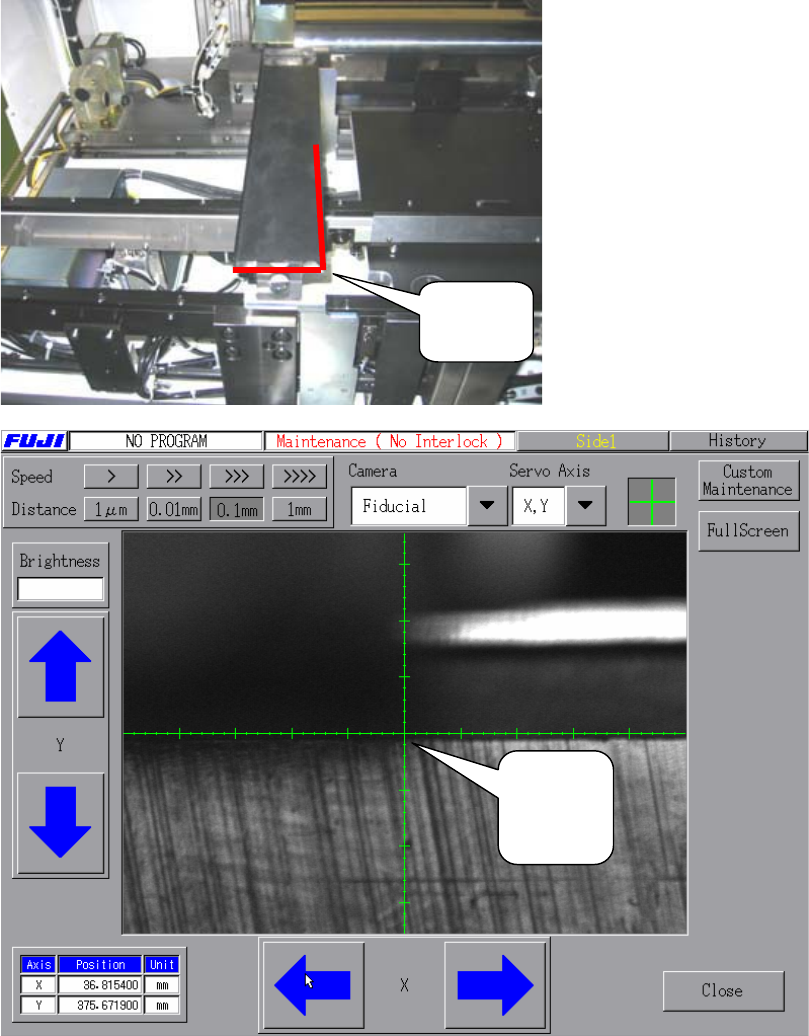

右下角
大型抛料
盘右下角
位置
11. 当Z轴移动挡块松开，降下Z轴使吸嘴治具接触到大型抛料盘表面。
12. 选择 [Custom Maintenance] – [Proper Data Editor] – [Dispose Position] –
[Z_Disposal2] – [Direct Servo Input] – [OK] ，保存当前Z伺服位置到固有值.
13.抓住吸嘴治具，在I/O选项中关闭[Y010]和[RY01B]释放吸嘴治具。
14. 从机器拆除吸嘴治具。
15. 释放Z轴移动挡块，升起Z轴到安全高度。
6.3 测定Mark位置
热补偿Marks
1. 把维修模式钥匙转到“ON”，然后选择[Maintenance] – [Jog]，进入维修保养模式移动界面。
2. 参照以下图片三个热补偿Marks位置。
按这里
吸嘴治具接触
到大型抛料盘
