4. 用同样的方法调整另一边 . 13.10 测量 Measuring U-axis tray clamper 平行度 1 . 移动 U 轴 tray clamper 接近负的机械停止位 ( 靠近机器前面 ) 2 . 将百分表设在头上，测量 clamper claw 在 X 方向的平行度。误差范围： 0.03 mm/100 mm. 3. 如果此平行度超过范围 , 松掉下图 3 个固定螺丝，并调整平行度到范围内。 并且，确定 claw 间…
Slot
Reference rail Secondary rail
[01, 02]
[11, 12]
[21, 22]
[31, 32]
[41, 42]
[51, 52]
[61, 62]
[71, 72]
[81, 82]
[91, 92]
0 0

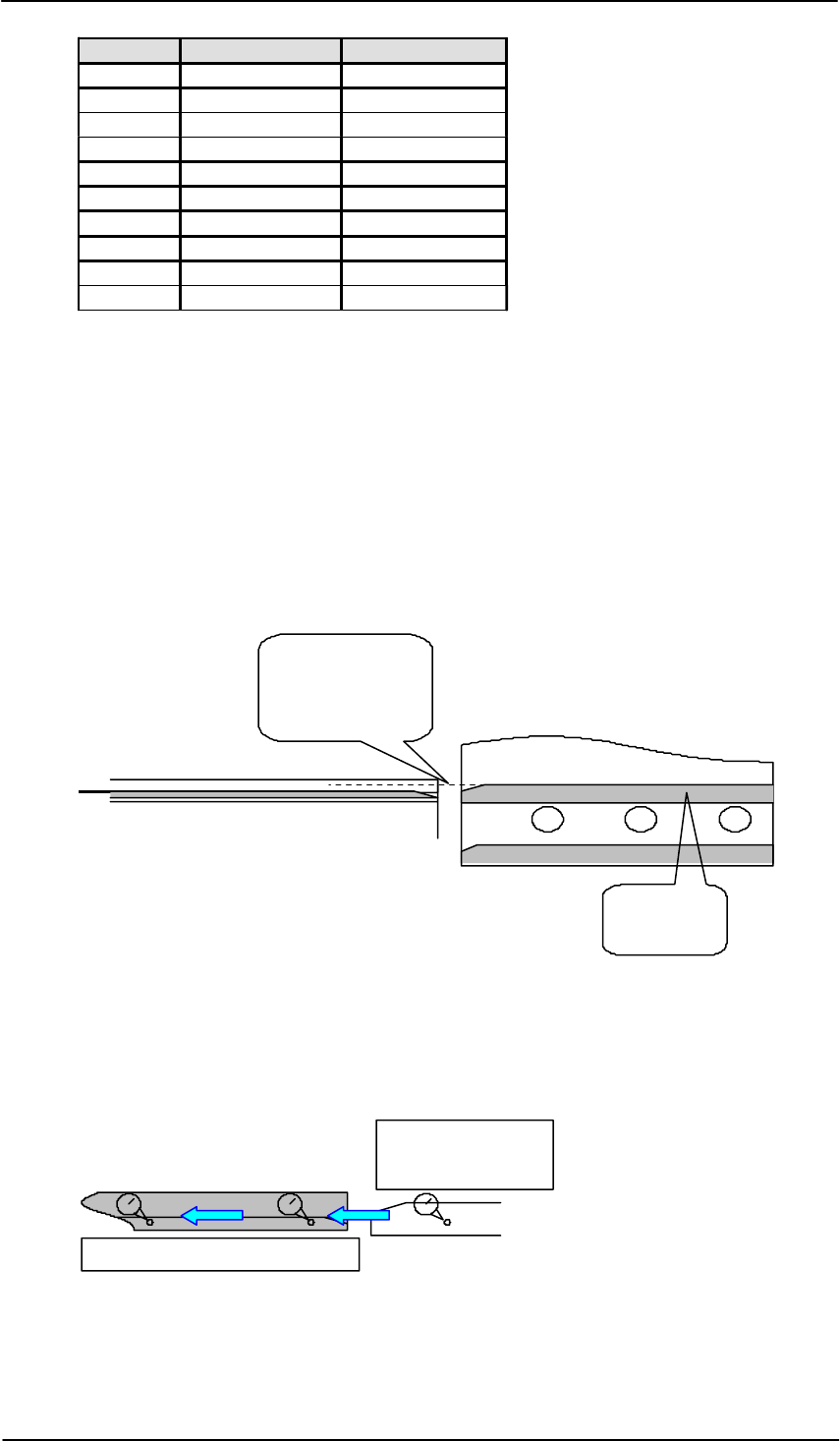

8. 用百分表测量另一边，记录相关到“secondary rail中。如上表。
9. 选择与平均相接近的slot来调整U轴轨道(请参照后面章节“13.10 Adjusting
the position of the U-axis shuttle rails”).
13.9调整U轴轨道的位置
1. 移到与平均值接近tray架，使其大致高出U轴轨道上表面5mm
Approx. 5 mm
higher than
the shuttle rail
Magazine
Shuttle Rail
Average
slot
2. 将百分表设在头上，表针设在料架参考轨道上，并规零。
3. 源Y 方向移到头，调整U轴轨道，使其与料架一致，
误差范围为0.05 mm.
Set the dial to 0 on the
side surface of the
Shuttle Rail
Measure the side of the rail
magazine rail
Magazine
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
119

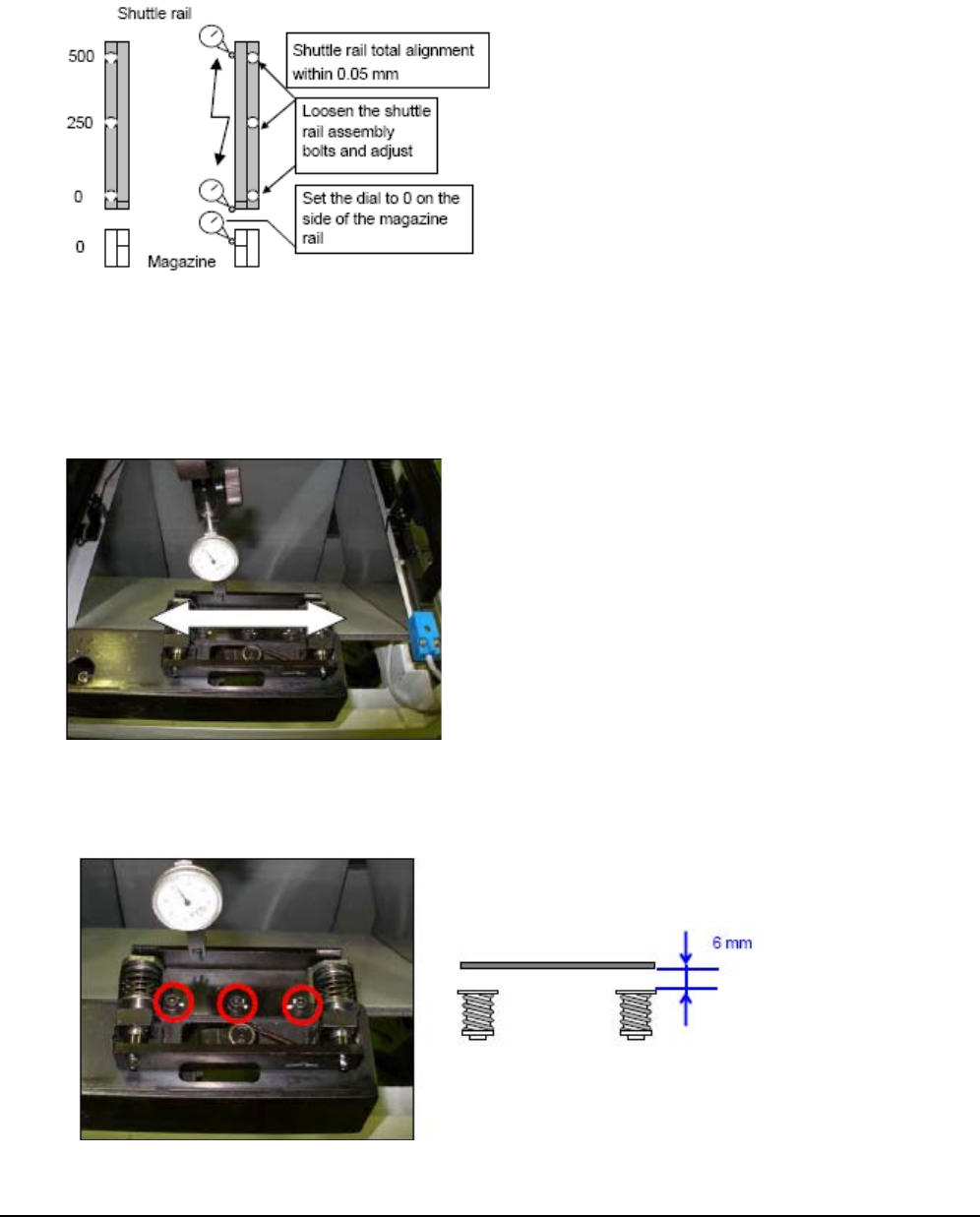

4.
用同样的方法调整另一边.
13.10 测量 Measuring U-axis tray clamper 平行度
1. 移动 U 轴 tray clamper 接近负的机械停止位 (靠近机器前面)
2. 将百分表设在头上，测量 clamper claw 在 X 方向的平行度。误差范围： 0.03 mm/100 mm.
3. 如果此平行度超过范围, 松掉下图 3 个固定螺丝，并调整平行度到范围内。
并且，确定 claw 间隙大约为 6mm
120 Fuji Machine Mfg. Co., Ltd FK-9F98-55-0E
13.11 调整自动吸嘴站平面度
1. 用位于MTU左侧的手柄调整水平，使气泡在中心
.
Spirit
Jack Level
handle
2. 将百分表装在头上，测量自动吸嘴工作站的平面度，其偏差范围在0.05 mm以内
Auto-tool
station
Note: also check that the
edge of the auto-tool
station is parallel to the
Y-axis within 0.3 mm.
3.如果平面度超过范围, 放松下图所示的安装螺丝，用设定螺丝调整到偏差范围内。
Adjust
Loosen
Loosen
4. 如果自动工具站的中心超过范围，请用下图所示的调整螺丝调节平面度。
Adjust
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
121
