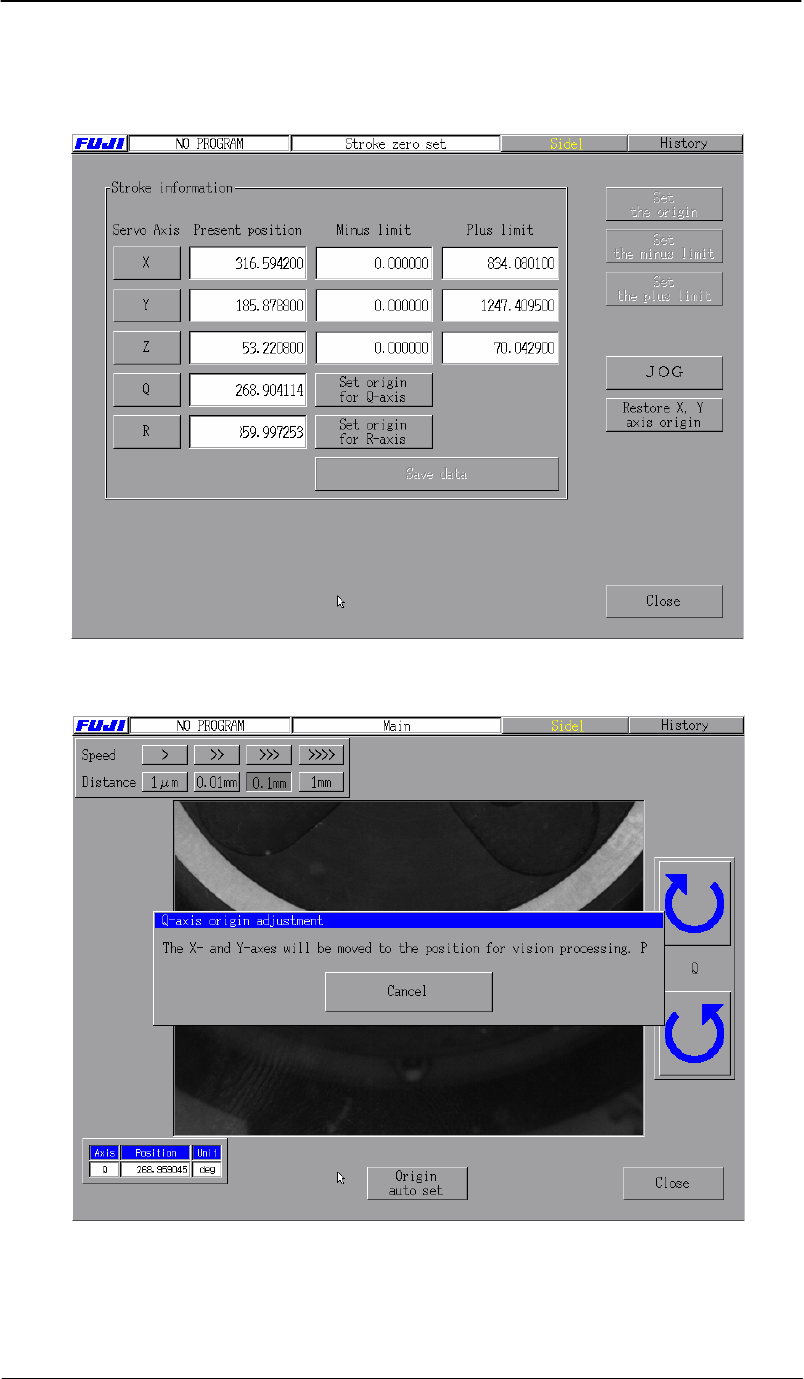

4. 旋转 Q 轴 , 直到 Hook 的定位点转到蓝色的线框以内，如下图所示； 定位点转 到蓝色的 线框以内 5. 按下 【原点自动设定】 – 开始测量 Q 轴原点，测量需要几分钟的时间才能完成； 6. 如果完成测量，会显 示以下对话框； 7. 按下 【确定】 – 【返回】 – 【 Yes 】保存当前的位置为 Q 轴原点；
8.2
测量
Q
轴
原点
1.
选择
【维修保养】
–
【伺服初期调整】
,
显示以下画面；
2.
选择
【设定
Q
轴原点】
，
显示以下画面；
3.
按下开始键，
X,
Y
和
Z
轴移动到测量位置；
4.
旋转
Q
轴
,
直到
Hook
的定位点转到蓝色的线框以内，如下图所示；
定位点转
到蓝色的
线框以内
5.
按下
【原点自动设定】
–
开始测量
Q
轴原点，测量需要几分钟的时间才能完成；
6.
如果完成测量，会显示以下对话框；
7.
按下
【确定】
–
【返回】
–
【
Yes
】保存当前的位置为
Q
轴原点；
