13.7 设定 T 轴的正极限 1. 选择 [Settings and management] – [Edit point table] ，显示 edit point table 画面 . 2. 临时将 T 轴的正极限设为 550000. 3. 开启 maintenance mode key ON. 4. 选择 [Maintenance] – [Jog] ，进入寸动方式 . 5. 小心移动 T 轴，至到 tray 架与机 械停此位的间隙…
10. 按 [Execute] – [OK] – START ，设定T轴和U轴的原点.

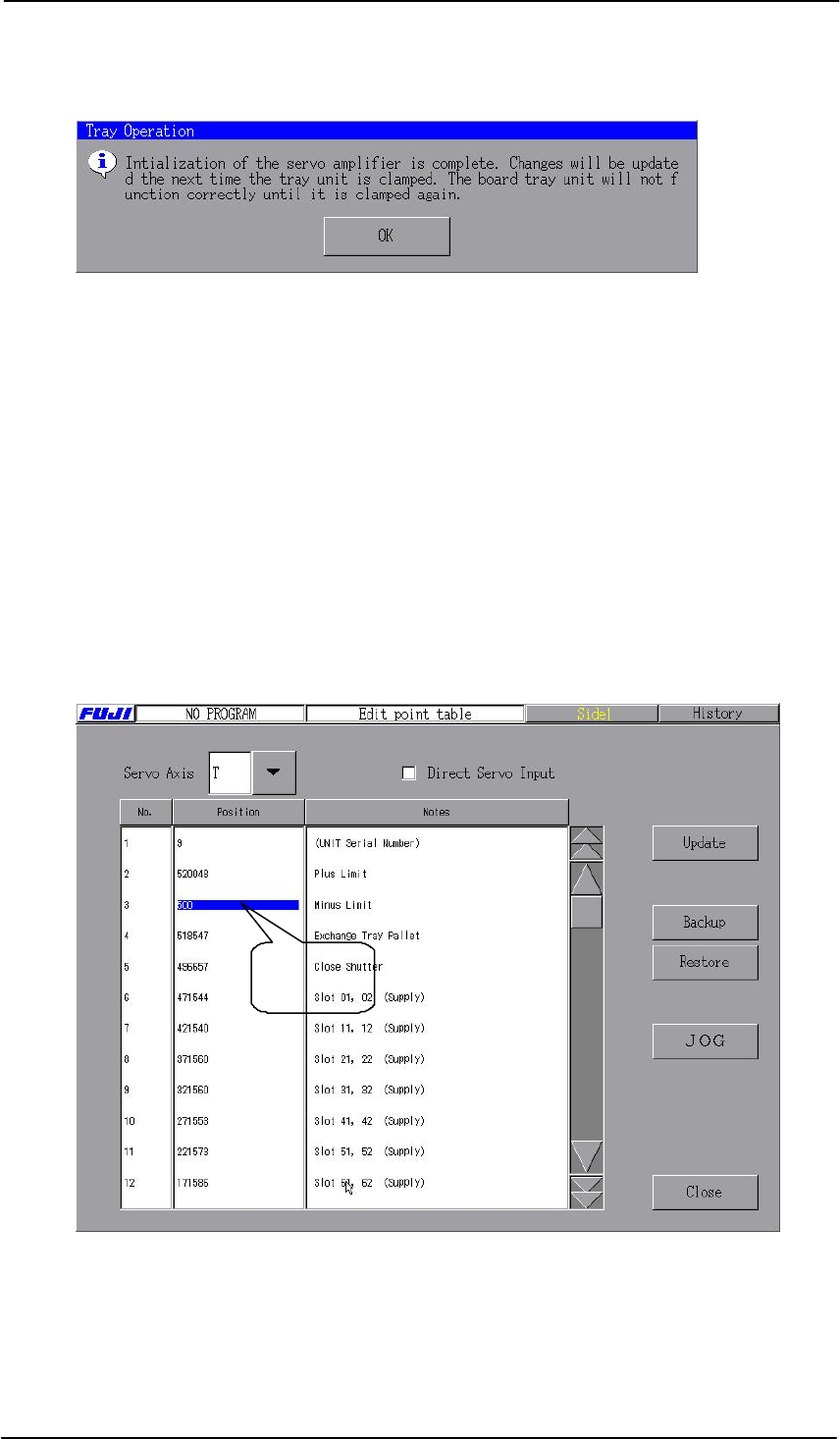

11. 当设定完成时，以下信息会显示.
12. 从机器上拆下MTU-A
13. 夹上MTU-A ，并检查当T轴 和U轴接触到负的机械位置时，其伺服值接近0
13.6 设定T轴和U轴的负的软极限
1. 安装MTU-A 到机器上， 并选择 [Manual Operation] – [Side 2 Unit Clamp]
– START ，夹上MTU-A.
2. 选择[Settings and management] – [Edit point table] ，显示edit point table
画面.
3.在伺服轴中，选择T轴，输入负的极限值为500
(在 edit point table中，以microns为单位，故 500 相当 0.5
mm 于the jog screen).
输入 500
4. 按 [Update] ，保存负极限到MTU-A.
5. 重复上述步骤，设定U轴的负极限为500.
116
Fuji Machine Mfg. Co., Ltd
FK-9F98-55-0E
设定该项有什么作用
13.7 设定T轴的正极限
1. 选择 [Settings and management] – [Edit point table]，显示 edit point table
画面.
2. 临时将T 轴的正极限设为550000.
3. 开启maintenance mode key ON.
4. 选择 [Maintenance] – [Jog]，进入寸动方式.

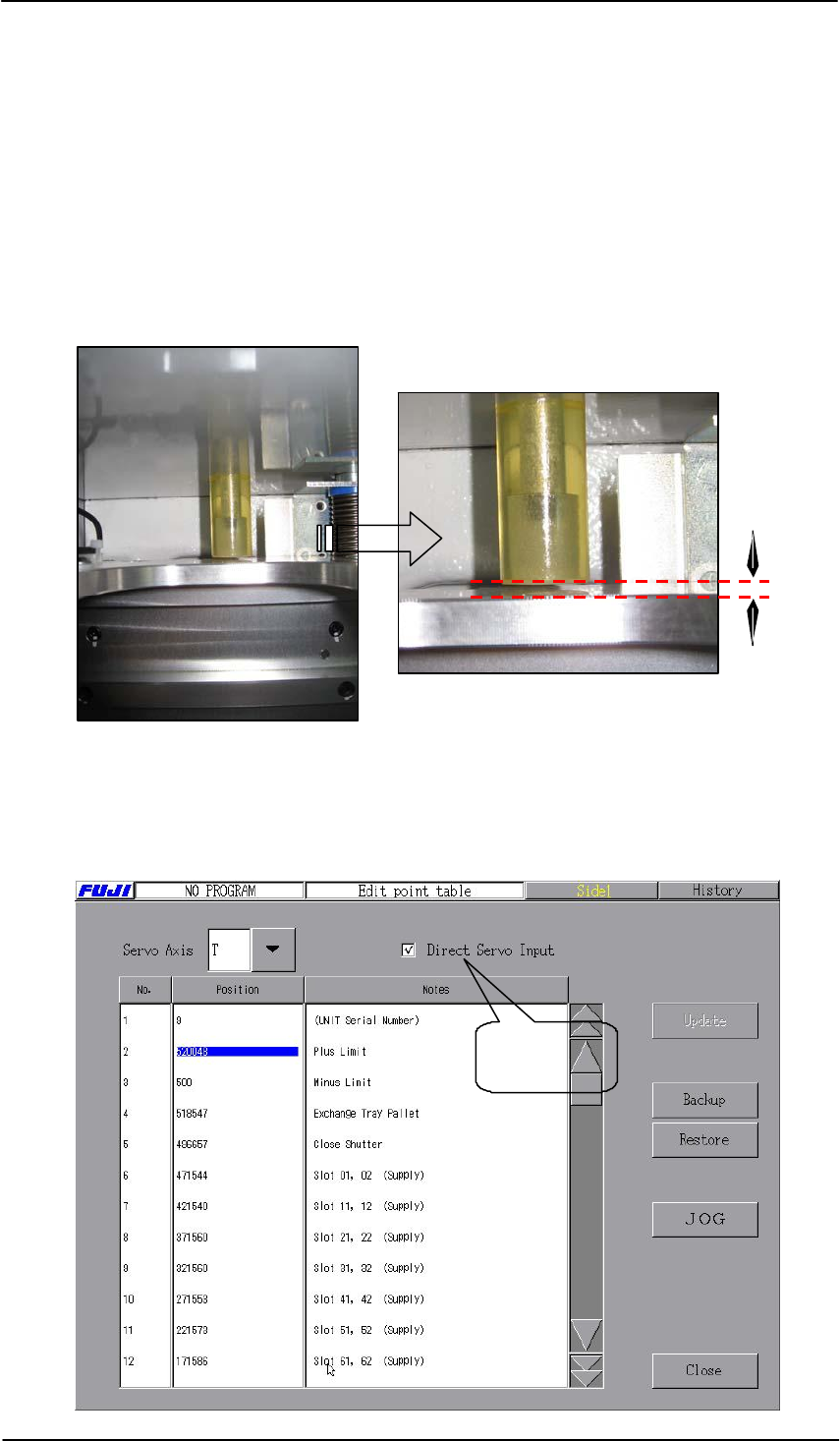

5. 小心移动T 轴，至到tray 架与机械停此位的间隙为0.5mm(用塞规来测量此间隙)
0.5 mm
6. 选择[Settings and management] – [Edit point table] ， 显示 edit point table
画面.
7. 从伺服轴清单中，并[Direct Servo Input] 检查方框
Check this
check box
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
117

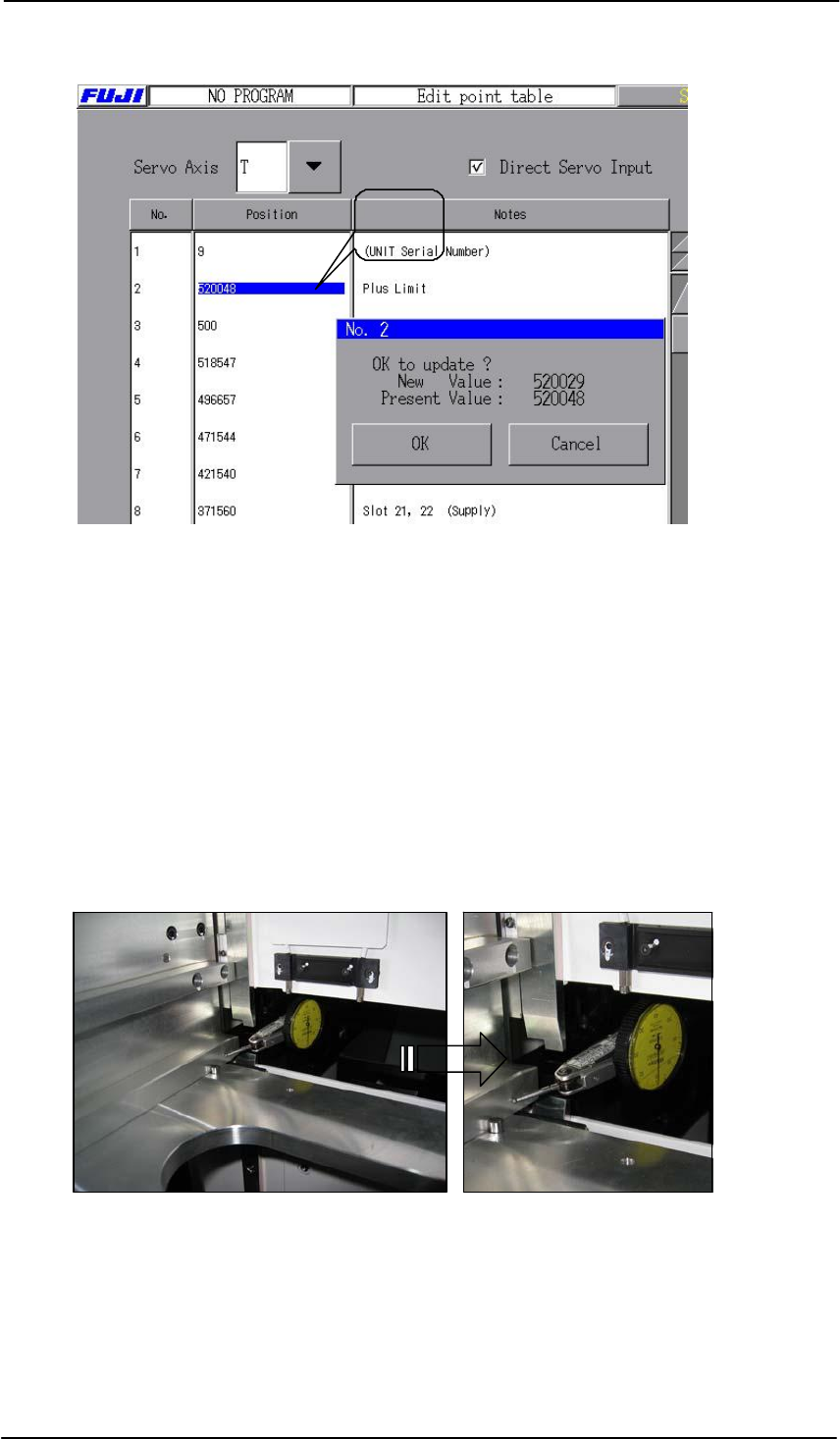

8.按he plus limit 输入当前 T轴位置为正极限.
Click
here
9. 按[OK] – [Update] ，保存此正极限到MTU-A中.
13.8测量tray架轨道宽度
1. 开启maintenance mode key ON.
2. 选择 [Maintenance] – [Jog]，进入寸动画面
3. 移动T轴，使 slot [01, 02]到tray的传送为止.
4. 在U轴上安放百分表.
5. 将百分表的表针设在固定边上，并规零。 如下图
6. 移下T轴，，使固定边slot [11, 12] 接触到表针
.
7. 重复上述步骤，记录相关数据到“reference rail” 表中，如下表
