第 1 章 初始调整
---------------------------------------------------------------------------------------------------------------------------------------------
第十一章 – 操作及精度测试
章节号码---------------------------------------------------------------------------------------------------------------------页码
11.1 机器空转--------------------------------------------------------------------------------------------------------------87
11.2 测量单吸嘴贴装精度补偿值（混合测量）--------------------------------------------------------------------88
11.3 测量旋转头玻璃芯片贴装精度补偿值（混合测量）--------------------------------------------------------89
11.4 测量旋转头陶瓷芯片贴装精度补偿值（混合测量）---------------------------------------------------------91
11.5 确认玻璃芯片贴装精度（单吸嘴和旋转头）------------------------------------------------------------------93
11.6 确认陶瓷芯片贴装精度（单吸嘴和旋转头）-------------------------------------------------------------------97
第十二章 – 点胶单元调试
章节号码---------------------------------------------------------------------------------------------------------------------页码
12.1 调试压力减压阀----------------------------------------------------------------------------------------------------101
12.2 测量和检查点胶嘴的高度-----------------------------------------------------------------------------------------102
12.3 测量板的解析度-----------------------------------------------------------------------------------------------------104
第十三章 – MTU 调整
章节号码---------------------------------------------------------------------------------------------------------------------页码
补充---跳过 T 和 U 轴的马达自锁--------------------------------------------------------------------------------------107
13.1 调整 U 轴齿轮间隙-------------------------------------------------------------------------------------------------110
13.2 调整 U 轴皮带张力------------------------------------------------------------------------------------------------111
13.3 调整 T 轴皮带张力 -----------------------------------------------------------------------------------------------112
13.4 设定 T 轴放大器的通讯设定---------------------------------------------------------------------------------------113
13.5 设定 T 和 U 轴的原点位置----------------------------------------------------------------------------------------115
13.6 设定 T和 U轴的最少软界限值---------------------------------------------------------------------------------116
13.7 设定 T 轴的正极限--------------------------------------------------------------------------------------------------117
13.8 测量托架轨道宽度--------------------------------------------------------------------------------------------------118
13.9 调整 U轴轨道的位置
----------------------------------------------------------------------------------------------119
13.10 测量 U 轴托盘夹的平行度---------------------------------------------------------------------------------------120
13.11 调整自动吸嘴站的平面度----------------------------------------------------------------------------------------121
13.12 调整托盘的传送高度----------------------------------------------------------------------------------------------122
13.13 调整导轨位置-------------------------------------------------------------------------------------------------------124
13.14 调整托盘向前的检查感应器-------------------------------------------------------------------------------------124
13.15 调整传送夹的位置-------------------------------------------------------------------------------------------------125
13.16 调整托盘夹的原点及感应器位置-------------------------------------------------------------------------------128
13.17 调整托盘传送连锁感应器----------------------------------------------------------------------------------------128
13.18 调整托盘高度检查感应器----------------------------------------------------------------------------------------129
13.19 调整托盘关闭检测感应器----------------------------------------------------------------------------------------129
13.20 调整托盘干扰感应器----------------------------------------------------------------------------------------------130
13.21 调整托盘存在感应器----------------------------------------------------------------------------------------------131
13.22 调整托盘推杆检测感应器----------------------------------------------------------------------------------------132
13.23 测量托盘元件吸取位置 --------------------------------------------------------------------------------------------133
---------------------------------------------------------------------------------------------------------------------------------------
第1章
初始调整
第 1 章– 初始调整
1.1 检查 Z, R 和 Q-轴的干涉
1. 用手移动各轴检查没有线缆或其它物体与移动的轴干涉。
2. 特别注意Z-轴同步皮带和滑轮周围。检查工作头的线缆没有绊住在这个地方。
1.2 检查 side1 侧的光源安装位置

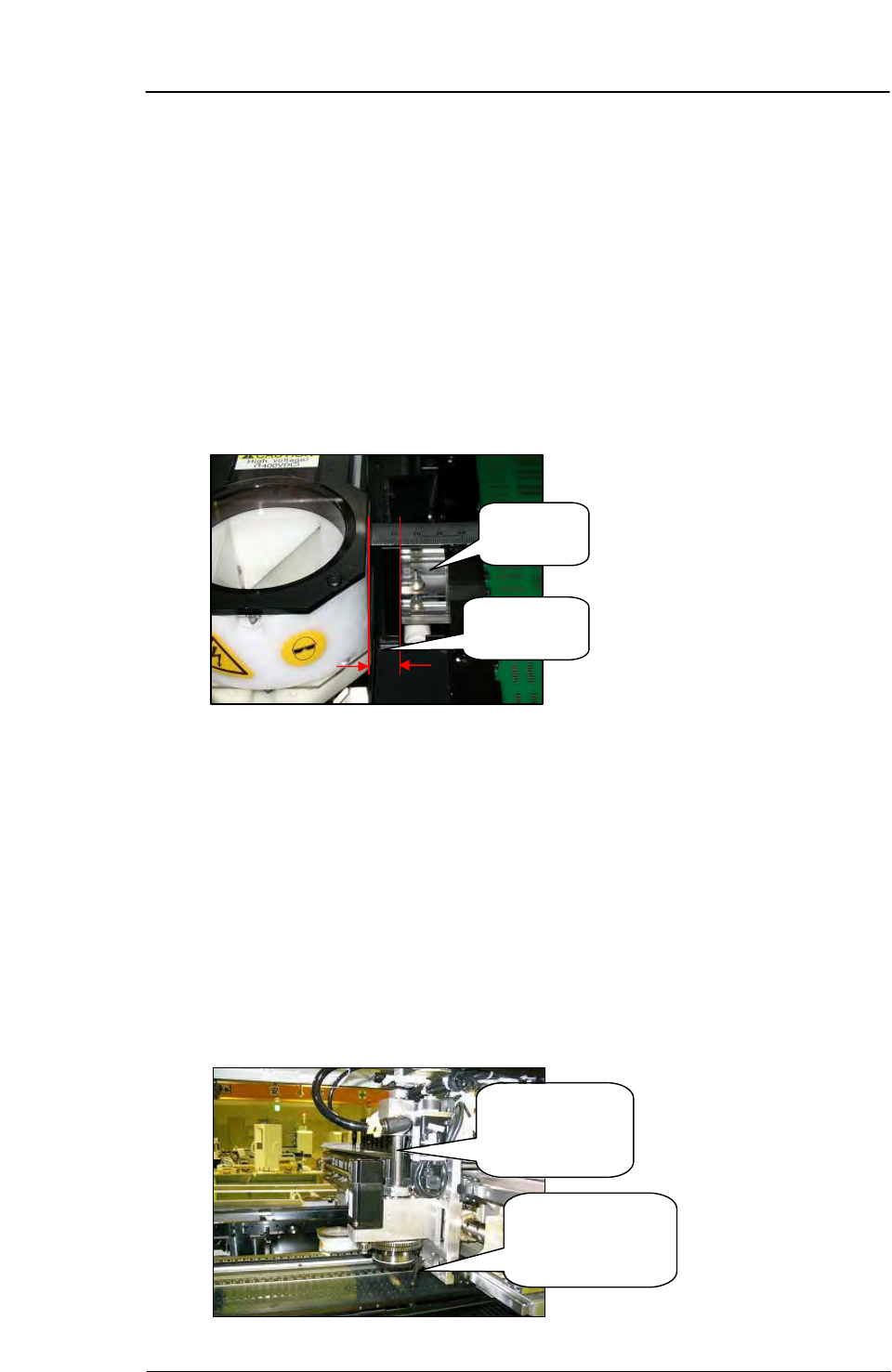

1. 用手把 X-轴移动到下面照片所示的位置。
2. 检查光源和传送轨道固定轨上的真空块之间的间隙要大于13 mm.
3. 如果间隙小于13mm, 调整光源的位置。
注意: 如果间隙小于11 mm, 在自动运行时旋转头会与光源干涉。
1.3 检查 X 和 Y-轴的干涉
1. 为了防止干涉, 把 Q-轴 和 Z-轴 移到下面照片所示的位置。
注意: 如果 Z 和 Q-轴不在图示位置, Z-轴的花键轴或 Q-轴的吊钩可能会与机器的自动更换头
置放台或其它部品干涉。
13 mm
以上
真空块
Z-轴移到
接近上端
Q-轴吊钩转到
Y-轴滑轨侧
