7.5调整零件相机亮度
需要的治具
:
Master gauge:
ADNPJ8030
(Mat finish)
注意：这个步骤主要是在
更换相机及频闪灯后执行。
1.
将
10mm
吸嘴放入
S1-1
的位置
.
2.
选择
[Production] – [Nozzle Editor]，然后在S1-1的吸嘴型号选择10mm.
3.

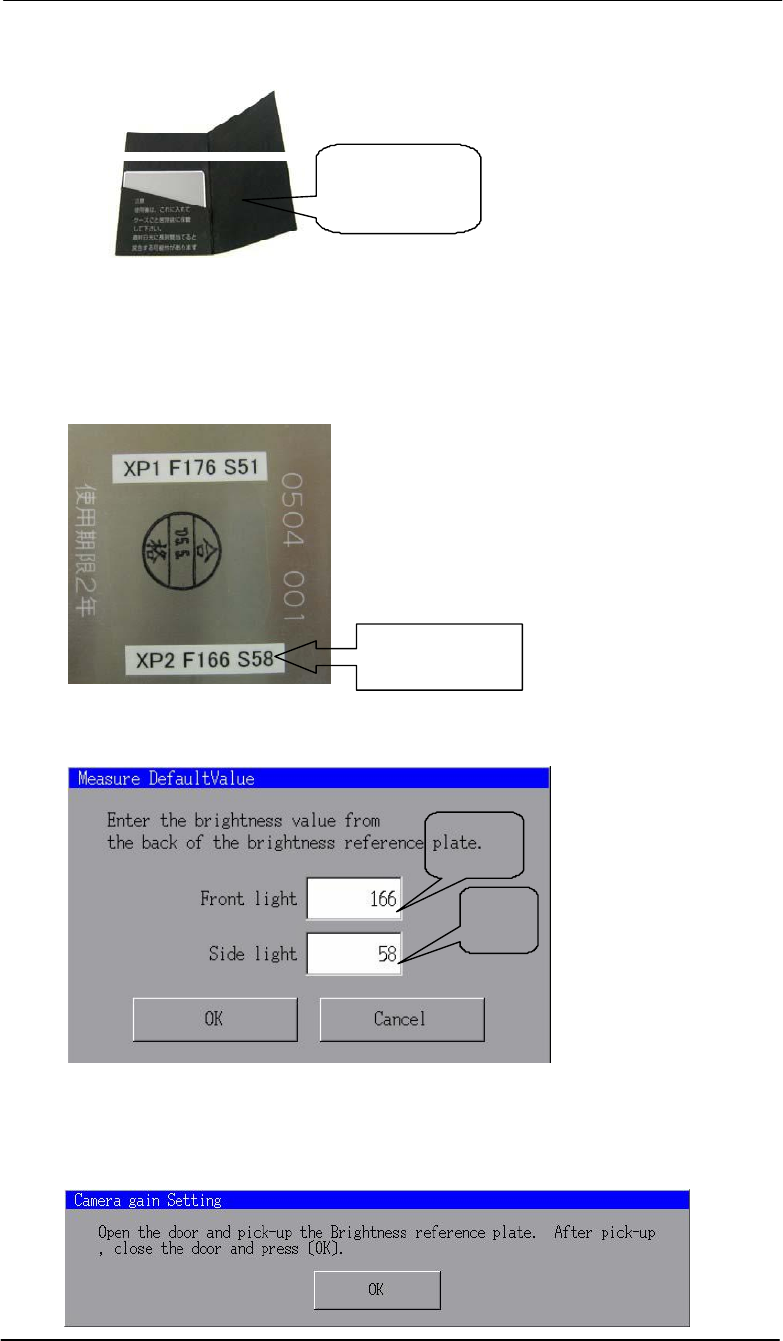

在灰度片的反面确认前光和侧光的亮度值
.
Front Light: 166
Side Light: 58
4.
选择
[Maintenance] – [Camera Gain Setting] – [Measure Default Value]，来显示如下
对话框.
Enter
166
Enter
58
5.
对照灰度片的反面输入亮度值
.
6.
按
[OK] – [START]，来吸取10mm吸嘴，然后显示如下信息:
7.
将灰度片放在吸嘴下面，灰色表面朝下
.
8.
按
[OK] – [START]，来执行测量.

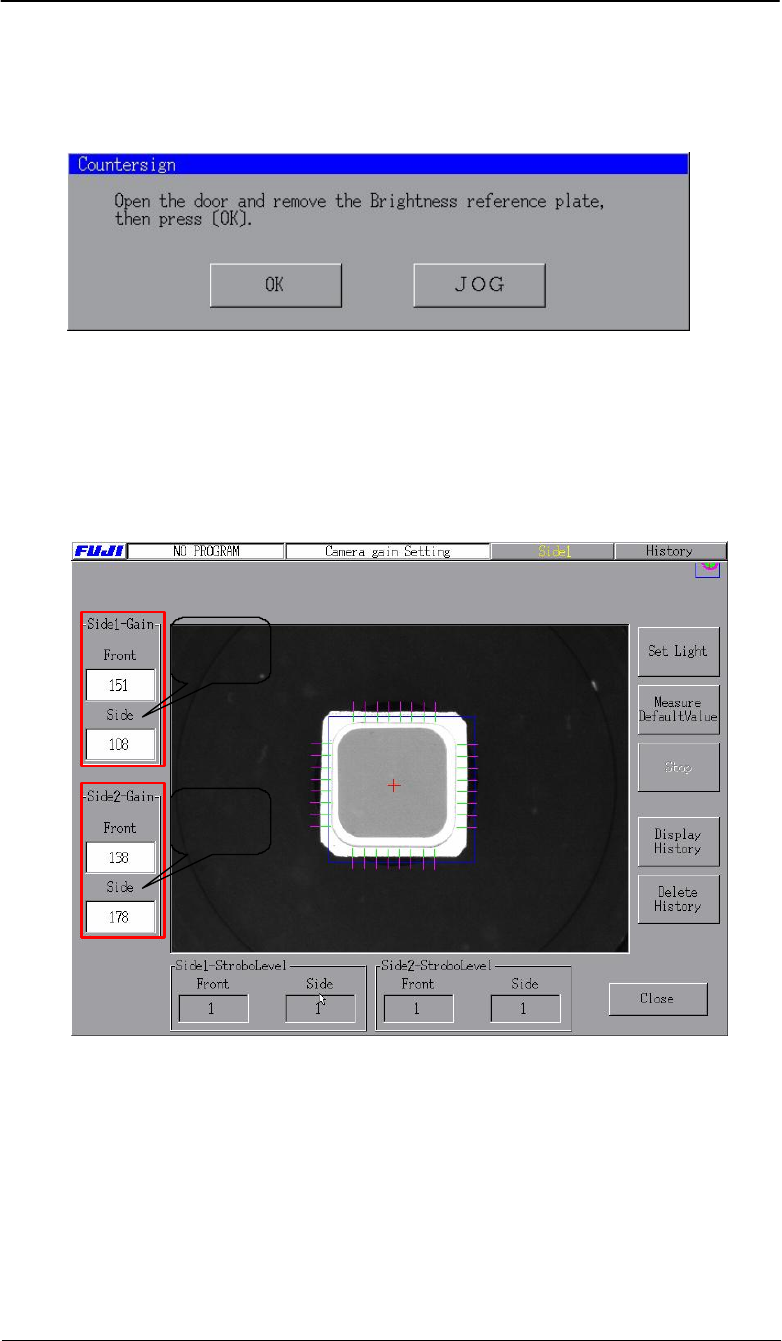

9.
当如下的信息显示，除去灰度片
.
10.
按
START
键，将吸嘴返回吸嘴站中
.
11.
按
[OK].
12.
按
START
键，来测量
hybrid站中的JIG的
默认的亮度值
.
13.
这些默认的值会自动的存储在如下图中标记的地方
.
Saved
here
Saved
here
14.
按
[OK]，来结束调整.

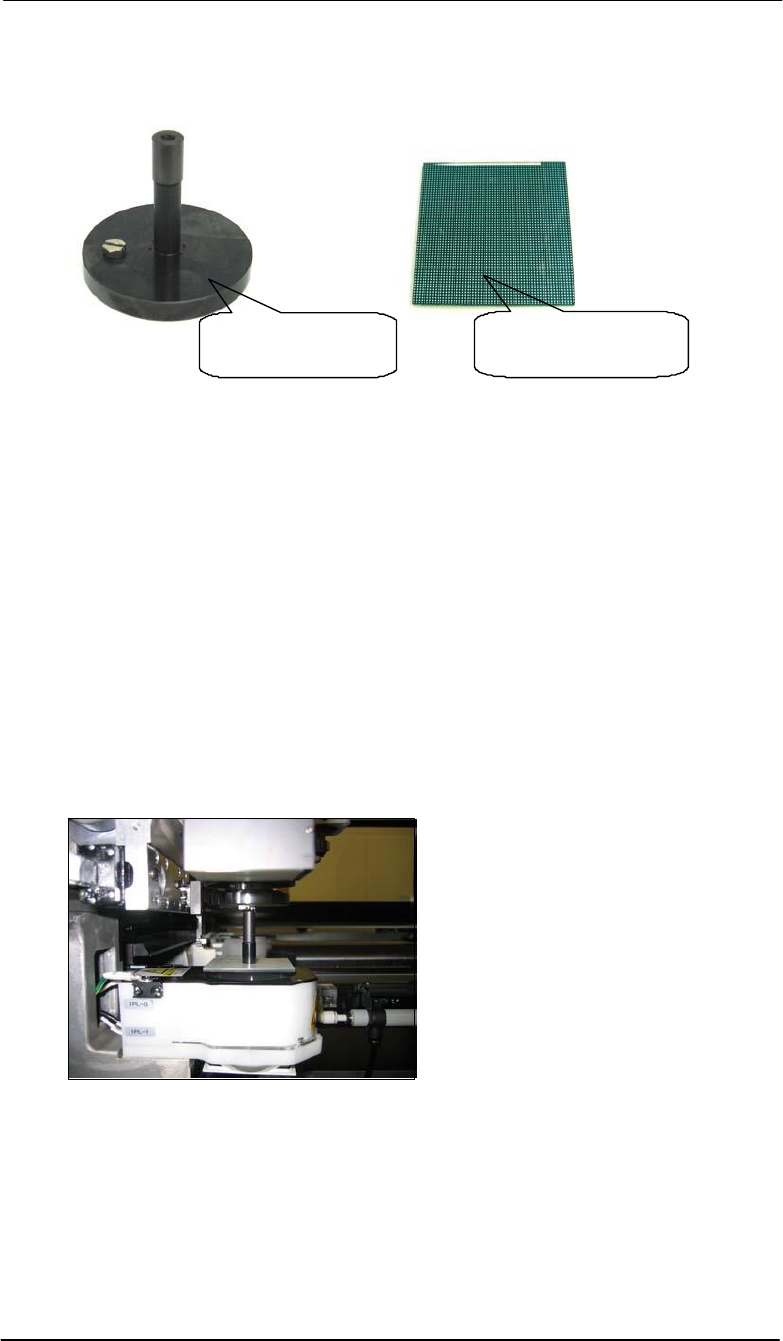

7.6测量零件相机的解析度
需要的治具
:
Nozzle jig:
Resolution jig:
Z3002GGPJ0111
Z9734DNPJ1291
1.
扭转维修保养钥匙
ON
，然后选择
[Maintenance] – [Jog]进入维修保养画面.
2.
选择
[Custom Maintenance] – [I/O Check] – [RY01B: VacuumPumpOn] – [ON]，来
运转真空泵.
3.
选择
[Y010 VacuumOff] – [OFF]，切换头部真空开.
4.
选择
[Y00D PartsPickUp] – [ON]，切换吸取零件真空开.
5.
将吸嘴治具放入头部
.
6.
再将解析度治具用吸嘴治具吸取，且有点面朝下
.
7.
移动
Z
轴将治具移动到视觉处理高度
(Z_BoardSurface + 29.1 +
2.6 mm).
8. 移动Y轴到side1灯光源中心（Y轴位置：185.6），确认解析度治具不要与光源存在冲
突.
9. 选择 SIDE1_Front 来显示side 1零件相机的当前画面.
