13.13 调整导轨 1. 在 slot [01, 02] 放置一个空的 tray pallet ，移动 T 轴到 [Slot 01, 02 (Supply)] 的位置 . 2. 调节上轨道的位置，使其高过 tray pallet 上表面 9mm. Tray Pallet 9mm 3. 调节下轨道的位置，使其低于上 轨道 20mm 20 mm 4 ．锁紧相关螺丝 . 13.14 调节 tray pallet 向前的检查 sensor 1…

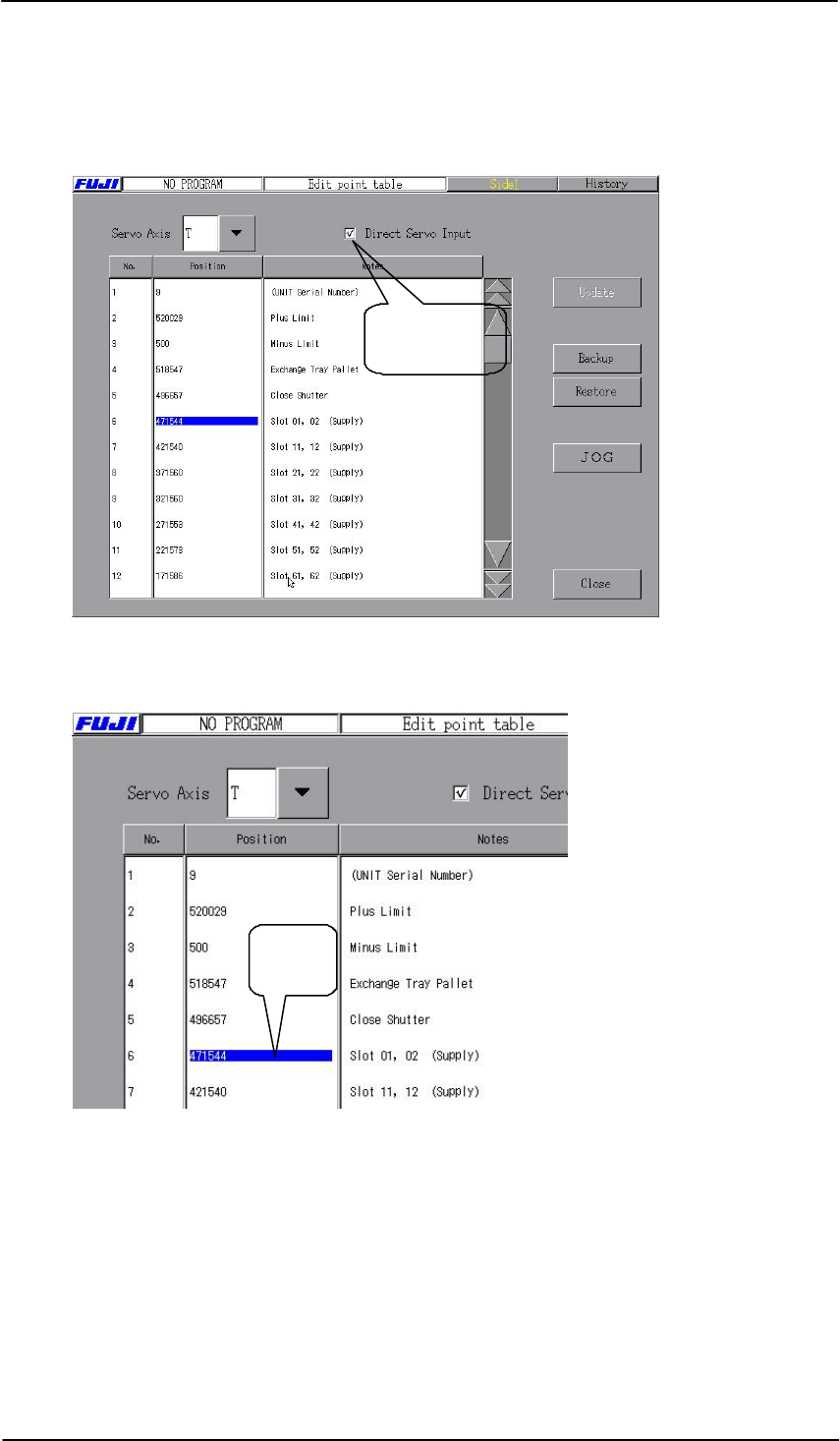

8. 选择 [Settings and management] – [Edit point table] ，t显示 edit point table
画面
9. 从伺服轴中选择T轴，用[Direct Servo Input] 检查对话框
Check this
check box
10. 选 [Slot 01, 02 (Supply)] ，设当前T轴 位置为slot 01, 02
供料位置. 同时回收位置自动设定
Click
here
11.重复上述步骤，保存所有余下slot 位置
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
123

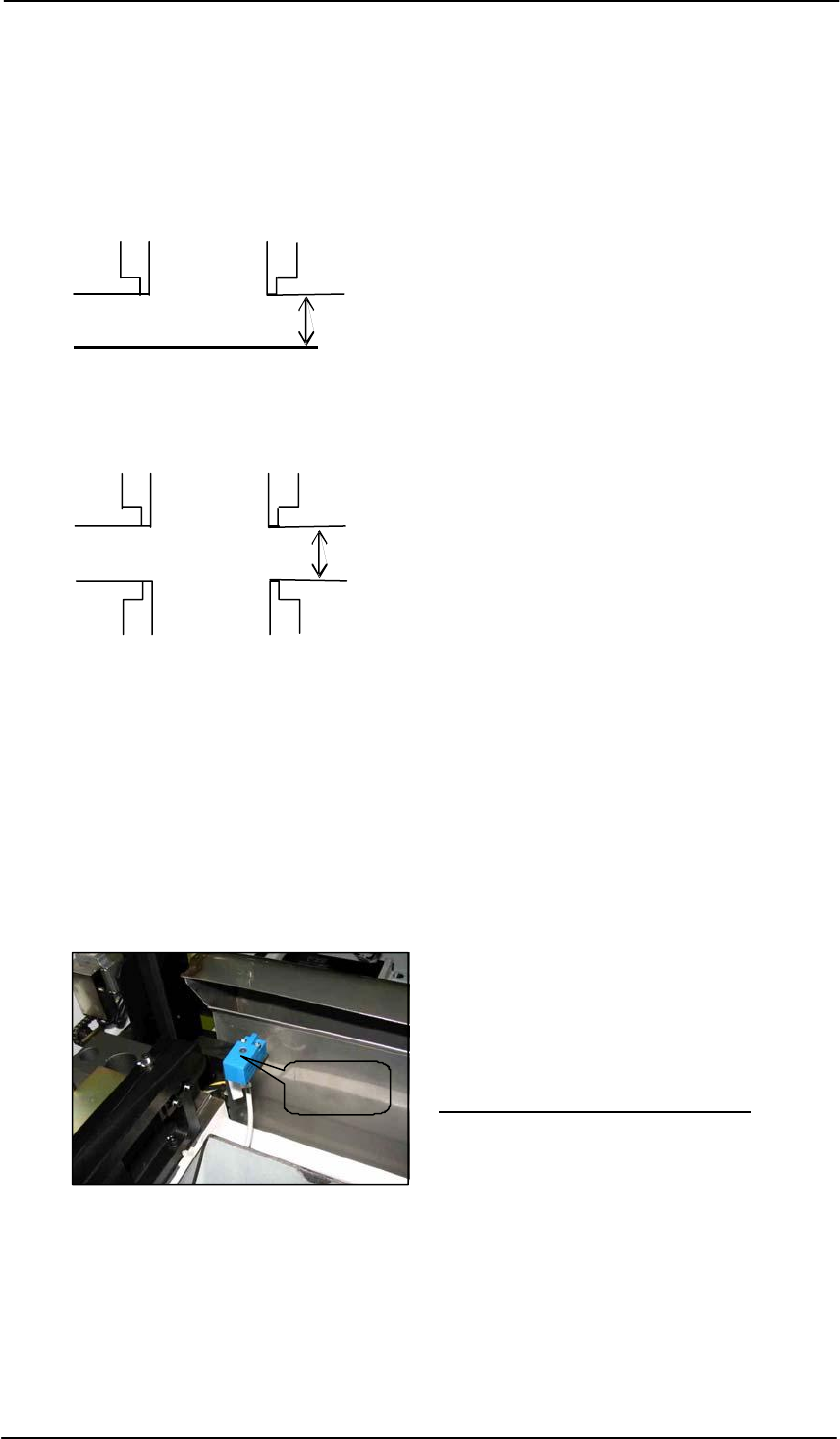

13.13 调整导轨
1. 在slot [01, 02] 放置一个空的tray pallet ，移动 T 轴到 [Slot 01, 02
(Supply)] 的位置.
2.调节上轨道的位置，使其高过 tray pallet上表面9mm.
Tray Pallet
9mm
3. 调节下轨道的位置，使其低于上轨道20mm
20 mm
4．锁紧相关螺丝.
13.14 调节tray pallet向前的检查sensor
1. 移动U轴伺服数到2.5 mm.
2.按下紧急按钮，将atray pallet 放在 U轴的 tray catcher.
3. 调整此tray pallet advance check sensor 的高度，使tray pallet 下表面与此sensor上表面的间距
为1.5mm
Sensor
I/O: RX031 MTU_PalletAdvChk
4. 在Y方向移动，找到此sensor灭的位置
5. 将此sensor回移3mm,锁紧
124
Fuji Machine Mfg. Co., Ltd
FK-9F98-55-0E

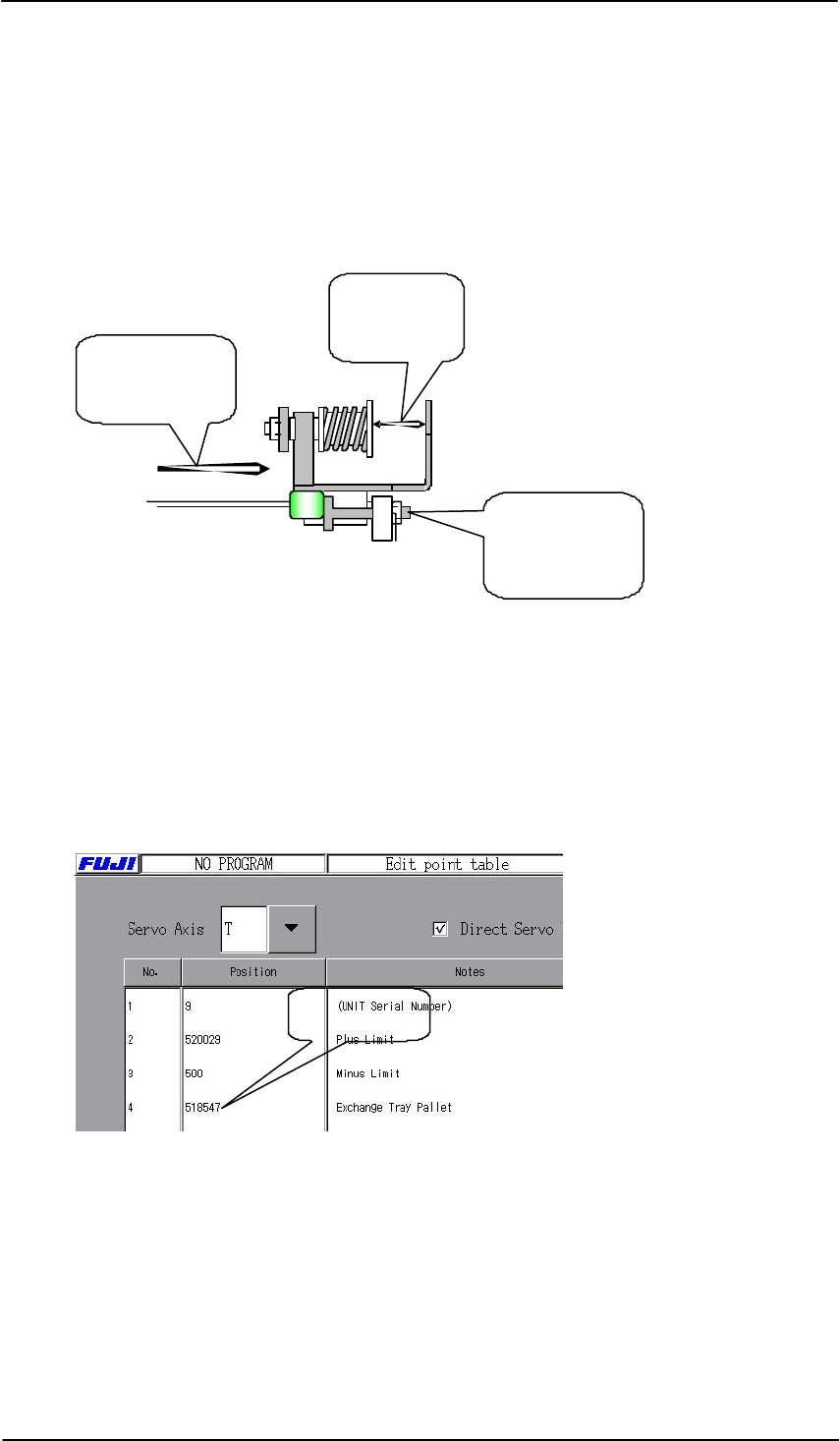

13.15调节shuttle 夹紧位置
1. 选择 [Settings and management] – [Edit point table] ，并选 U轴
2. 临时 设置 “Plus Limit” 和“Back” 值为550000.
3. 放tray catch stopper， 将 U轴移动到 548.5 mm.
4. 调整 tray catch stopper，使clamper claw 的间隙为 14 mm.
Set this
gap to 14
mm
Jog the U-
axis to 548.5
mm
Attach the
tray catch
stopper
5. 移动 T轴到 tray交换的位置, 在正极限1.5 mm 后的位置
6. 选择 [Settings and management] – [Edit point table] ，显示 edit point table
画面
7. 从伺服轴中选T轴，选 [Direct Servo Input] 检查框.
8.选 [Exchange Tray Pallet] 值， 保存当前位置为tray pallet的交换位置
Click here
9.将tray pallet的底部道轨上加少量的润.
10.将tray pallet插入到slot [41, 42]，确定其全部推到底。
11. 在tray盘上放一个磁片，使其对准tray盘后部的左边的缺口处。
12. 请确定Tray pallet不要与shuttle claw相干扰，寸动tray pallet到slot [41, 42]之取料高度。
FK-9F98-55-0E
Fuji Machine Mfg. Co., Ltd
125
