8. 利用气量调节器设定压力为 10 kPa. 9. 用尖嘴钳锁紧气量调节器 . 10. 选择 [Y00F VacuumBreak] – [OFF] 关断元件吹气 . 11. 抓住吸嘴治具 然后选择 [Y010 VacuumOff] – [ON] 关断自动更换头吸取真空 调节自动更换头吸取压力 1. 用一个端帽堵住吸嘴治具的末端 , 然后把压力计装到吸嘴治具底部的孔上 。 如下图所示。 2. 选择 [Y010 VacuumOff] – …
第 2 章– 真空和传感器的调节
2.1 调节元件真空破坏压力, 自动更换头的吸取压力和释放压力
需要的物品: 吸嘴治具 (ADCPJ8362), 可以测正压和负压的压力计
调节元件吹气压力
1. 把维修模式钥匙旋到 ON 然后选择 [Maintenance] – [Jog] to 进入维修模式的 jog画面.
2. 选择 [Custom Maintenance] – [I/O Check] – [RY01B VacuumPumpOn] – [ON] 开启
真空泵.
3. 选择 [Y010 VacuumOff] – [OFF] 开启自动更换头的吸取真空.
4. 把压力计装在吸嘴治具上，然后把吸嘴治具装在工作头上。见下图。
5. 选择 [Y00F VacuumBreak] – [ON] 开启元件真空破坏.
6. 检查压力计的读数. 压力读数指示应该是 10 kPa.
7. 如果压力不是10 kPa, 拆下下图所示的盖子.

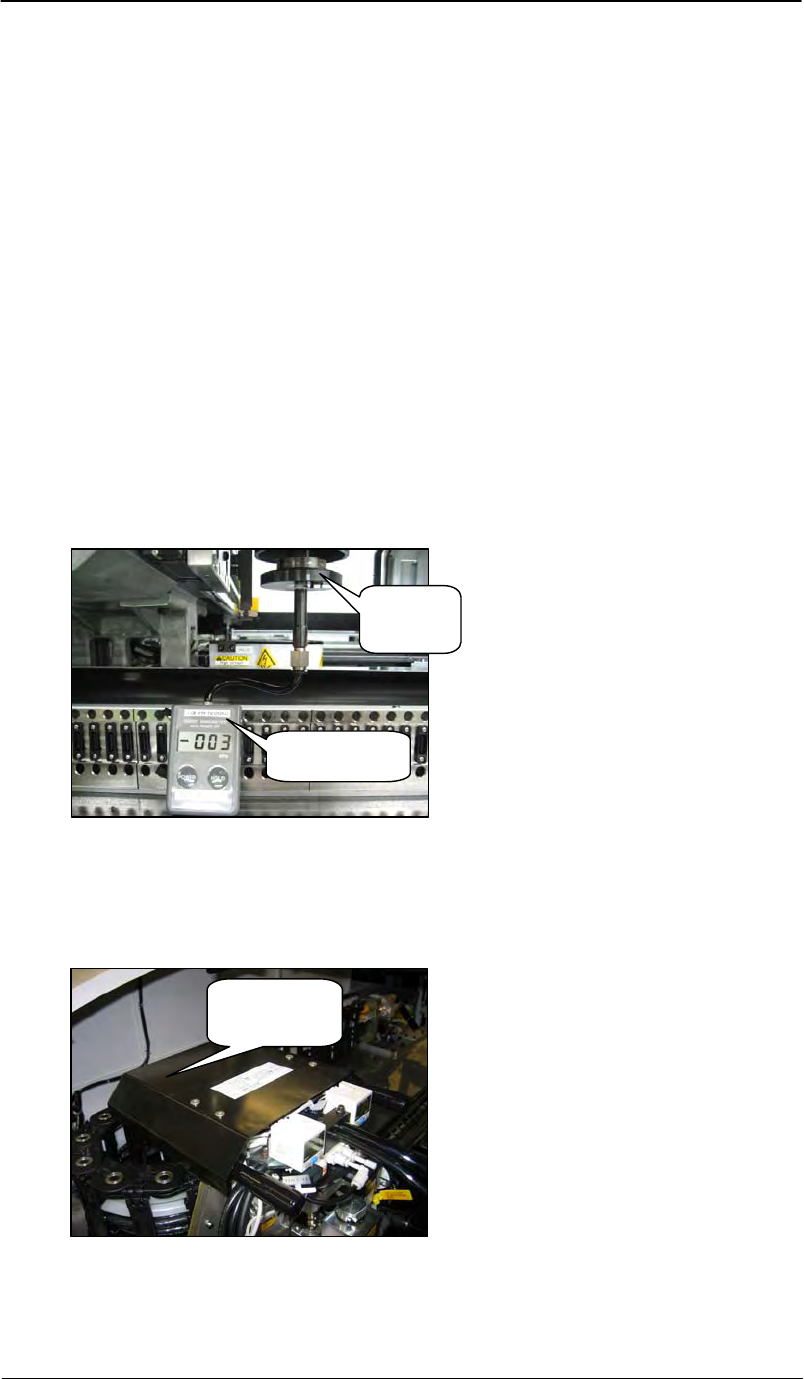

拆下这个盖子
吸嘴治具
压力计
8. 利用气量调节器设定压力为10 kPa.
9. 用尖嘴钳锁紧气量调节器.
10. 选择 [Y00F VacuumBreak] – [OFF] 关断元件吹气.
11. 抓住吸嘴治具 然后选择 [Y010 VacuumOff] – [ON] 关断自动更换头吸取真空
调节自动更换头吸取压力
1. 用一个端帽堵住吸嘴治具的末端, 然后把压力计装到吸嘴治具底部的孔上 。
如下图所示。
2. 选择 [Y010 VacuumOff] – [OFF] 开启自动更换头吸取真空.
3. 把吸嘴治具装到工作头上.
4. 确认真空压力是 -80 kPa 或更负.
5. 抓住吸嘴治具，然后选择 [Y010 VacuumOff] – [ON] 关断自动更换头吸取
真空.
6. 从机器中拆下治具和压力计.
气量调节器
在哪里调节
7. 选择 [RY01B VacuumPumpOn] – [OFF] 关断真空泵。
调节自动更换头释放压力
1. 设定自动更换头的释放气量调节器为从完全关闭到打开 6 圈， 然后用尖嘴钳锁紧。
2. 选择 [Y00C AutoToolRelease] – [ON] 开启吸嘴释放压力.
3. 检查出自法兰 (在工作头上的自动更换头吸着面)的气流量.
2.2 设定自动更换头吸取检查传感器
自动更换头吸取检查传感器如下图所示.
传感器解锁
1. 按住 [SET] 按钮 6 秒.
2. 用箭头键选择解锁, 然后按 [SET]一次返回测量画面。
气量调节器
自动更换头
吸取检查传感器
▽
SET
△
压力传感器 (PSE304-M)
