XP242E 系统手册 SYS-XP242-1.0S.pdf - 第100页
第 2 部第 3 章 生产信息的显示功能 Edition 1.0 2-3-5 XP-242E 系统手册 XP1S2069S XP1S2070S 保存天数 ( 天 ) ： 指定记录文件的保存天数， 当超过在此设定的天数 时，文件将自动删除。 保存尺寸： 指定保存的记录文件尺寸的合计。 记录文件的合计尺寸超出在此设定的尺寸时，将 从最旧的文件开始删除记录文件，直到剩余的文 件合计尺寸小于保存尺寸。但是，比保存天数中 指定的天数要新的文件将不…
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-4 Edition 1.0

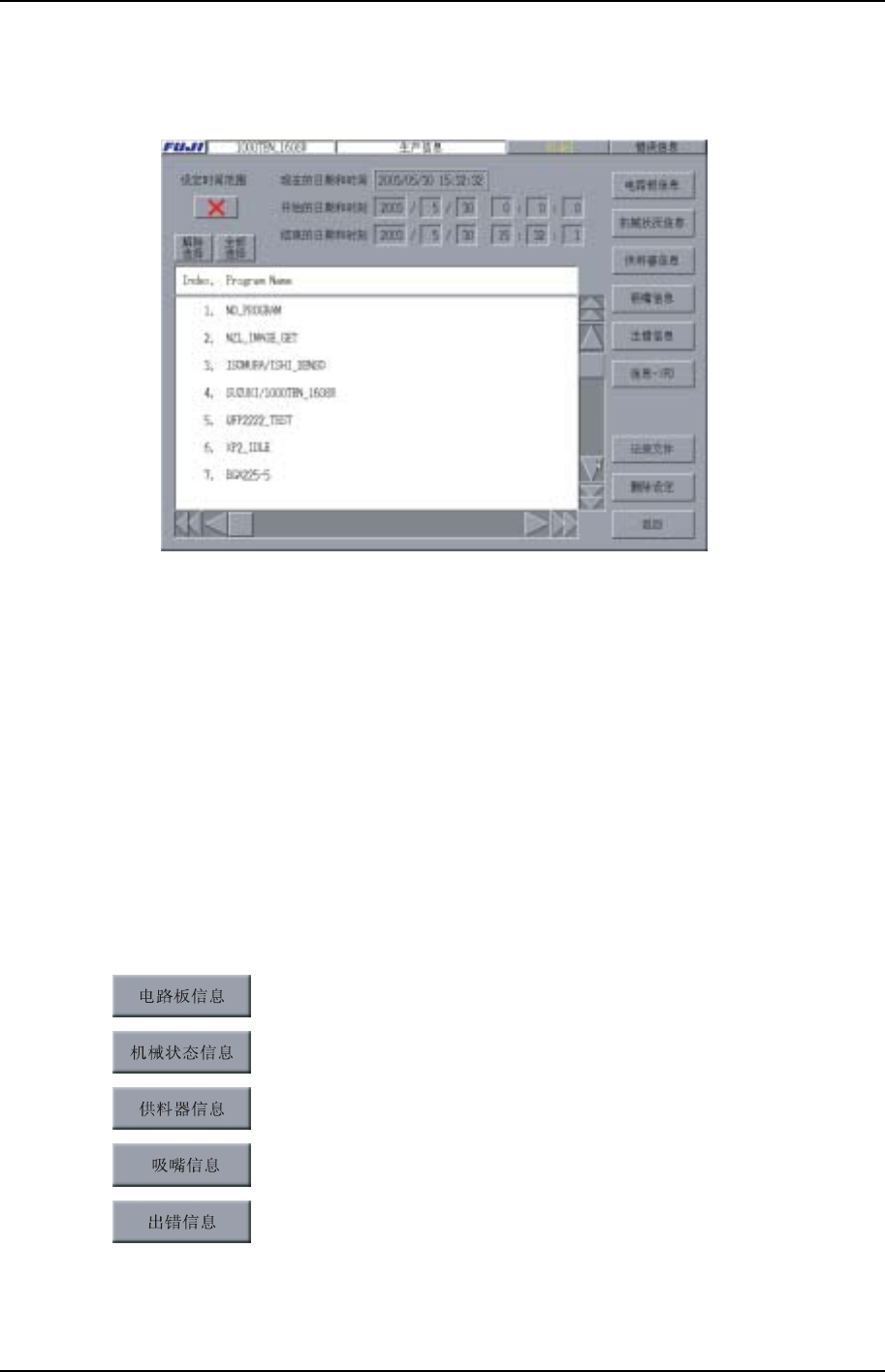

3.2.2 生产信息显示条件的设定画面
XP1S2068S
数据说明
本画面可以进行展开生产信息的时间范围的设定和选择程序。使时间范围有效的话单击
[×]键，请将按键的显示变为○。如果不设定时间范围时，请重新选择此键使按键的显
示变为╳。
选择程序时，从保存在当前/sd0/FUJI/USER/PRODUCT/(文件夹)中的记录文件 中读取
生产程序的名称，显示如上图所示的画面。从中选择选择要显示的生产程序的名称。
选择程序时，未选择程序的时间全部作为电源 OFF 时间。另外，以记录文件单位进行
选择时，请单击[记录文件]键，切换到生产记录文件画面。
操作按键说明
移到显示错误信息画面。
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-5 XP-242E 系统手册
XP1S2069S
XP1S2070S
保存天数(天) ： 指定记录文件的保存天数，当超过在此设定的天数
时，文件将自动删除。
保存尺寸： 指定保存的记录文件尺寸的合计。
记录文件的合计尺寸超出在此设定的尺寸时，将
从最旧的文件开始删除记录文件，直到剩余的文
件合计尺寸小于保存尺寸。但是，比保存天数中
指定的天数要新的文件将不会被删除。

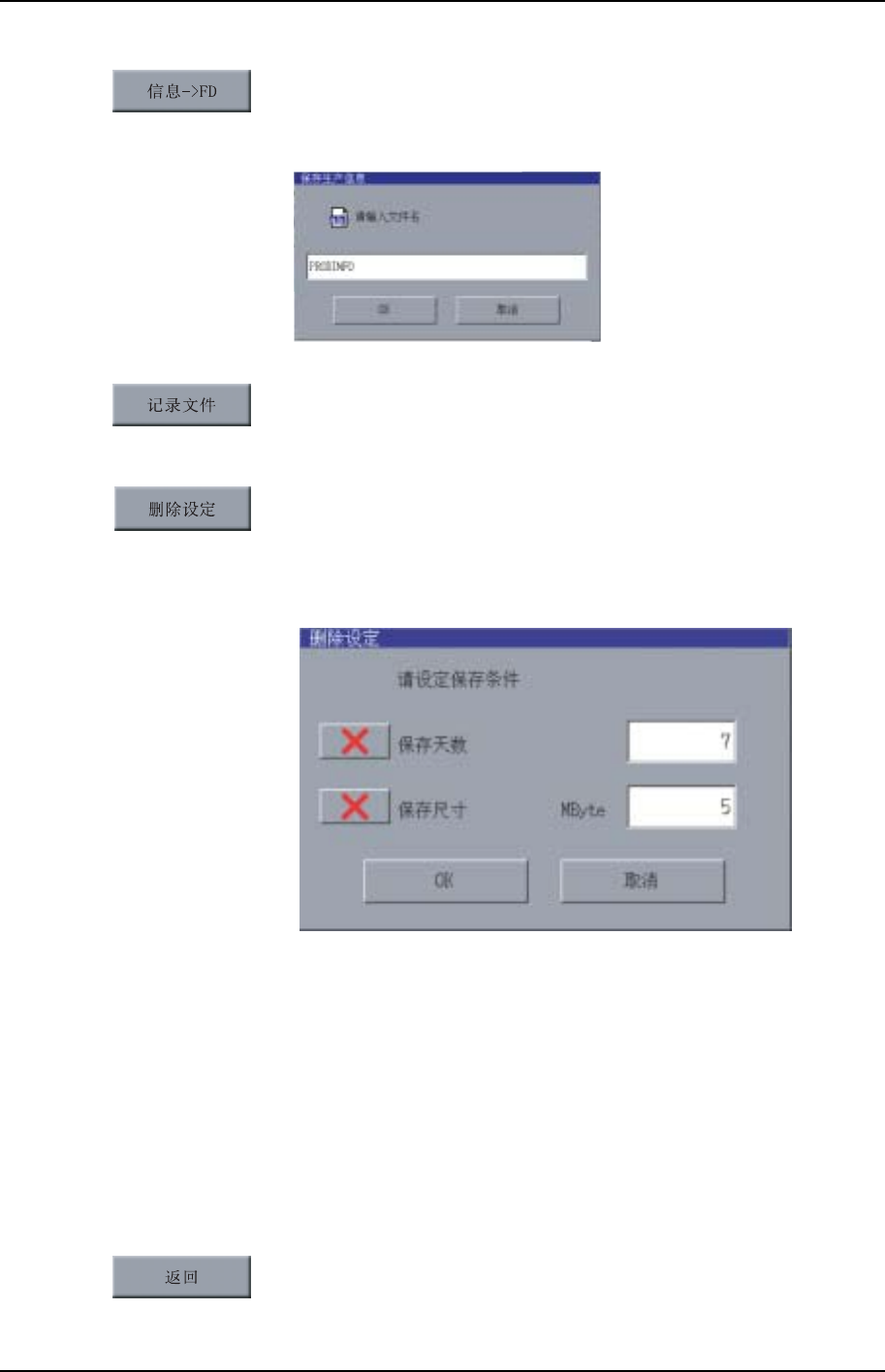

移到生产记录文件的选择画面。
显示出如下对话框。
可在此对话框中设定记录文件的保存(自动删除)条件。
用对话框左边的○/×按键可以设定条件的有效/无效、在右
侧设定数值。
返回主菜单。
用当前设定条件展开生产信息，然后将它保存到软盘上。
用默认值保存的文件名设定为“PRODINFO ”，有必要
变更时可在此更改。
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-6 Edition 1.0

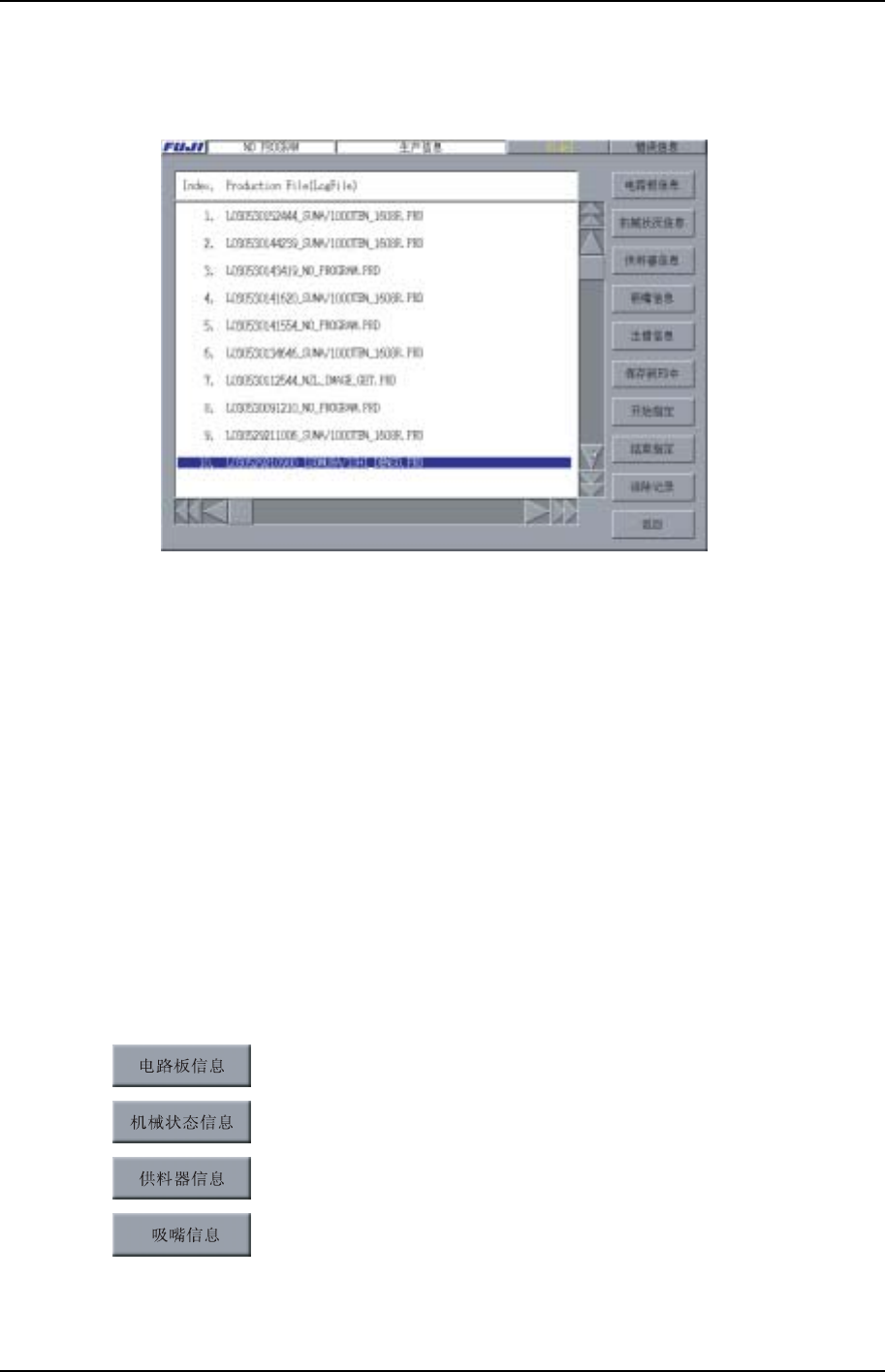

3.2.3. 记录文件选择画面
XP1S2071S
数据说明
保存在当前/sd0/FUJI/USER/PRODUCT 中的记录文件全部显示在此画面上。
使用[开始指定]和[结束指定]，选择将要处理的记录文件，然后选择[保存到 FD 中]按键、
[电路板信息]按键、[机器状态信息]按键、[供料器信息 ]按键及[吸嘴信息]按键、[错误信
息]按键中的任意一个，在相关的画面(或是对话 框)上进行处理 。
记录文件的消去是在选择[消除记录]后再选择要删除的最新(最上面)文件。比所选 择的
记录文件以前的(在下面显示出)文件也同时处于选择状态并在画面上显示出一个对话
框，选择[OK]键，处于选择状态的所有的文件都将被删除。(被选择的文件也被删除)
最上面的记录文件在当前数据显示中也将会被更新。另外，不能删除此最新文件。为了
显示各个画面的信息，需要一个生产程序。
操作按键的说明
移到电路板信息画面。(以选择的记录文件为对象)
移到机器状态信息画面。(以选择的记录文件为对象)
移到供料器信息画面。(以选择的记录文件为对象)
移到吸嘴信息画面。(以选择的记录文件为对象)
