第 3 部 第 3 章 编辑器 E d i t i o n 1 . 0 3 - 3 - 2 5 X P - 2 4 2 E 系统手册 ■ Part T ype 编辑 Part T ype 编辑器用于设定元件 信息 。 XP2S2177S 操作键说明 显示 打 开 了 编辑器的生产程序中使用的元件 Part T ype 一 览 。 将编辑过的 Part T ype 保存到库中。 读入保存在库中的 Part T ype 。 清 除设定的数据…
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-24 Edition 1.0
程序数据检查

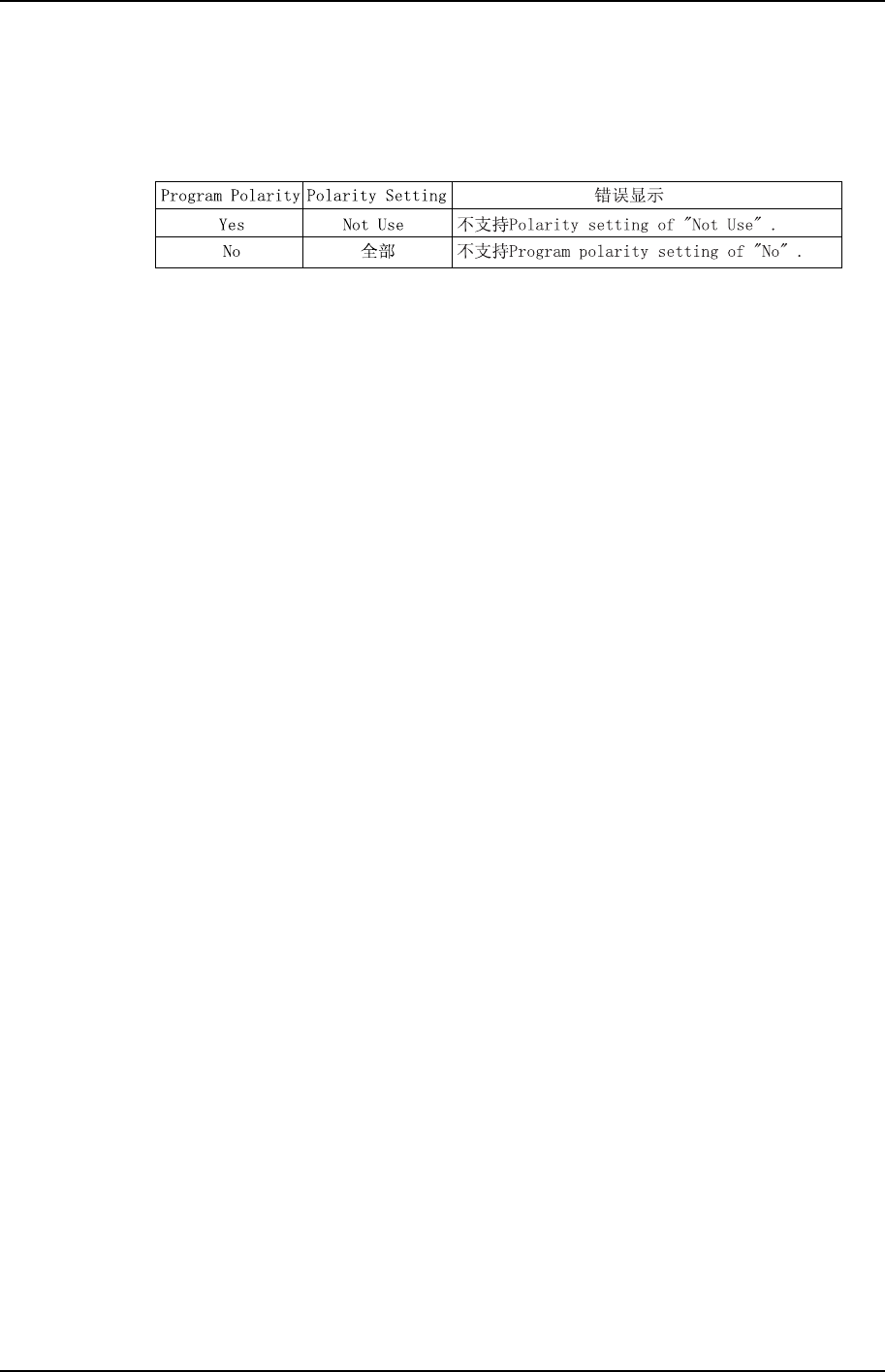

电路板数据[Program Polarity]被指定了 No，或者元件数据[Polarity Setting]被指定
为 Not Use，读入这样的生产程序时，数据检测显示错误。
XP2S2233S
Barcode
用双引号以外的字符输入条形码标签，最多可输入 30 个字符。
Part Type Name
从注册的数据中选择要使用的 Part Type 数据。
Packaging Name
从注册的数据中选择要使用的 Packaging 数据。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-25 XP-242E 系统手册
■Part Type 编辑
Part Type 编辑器用于设定元件信息。

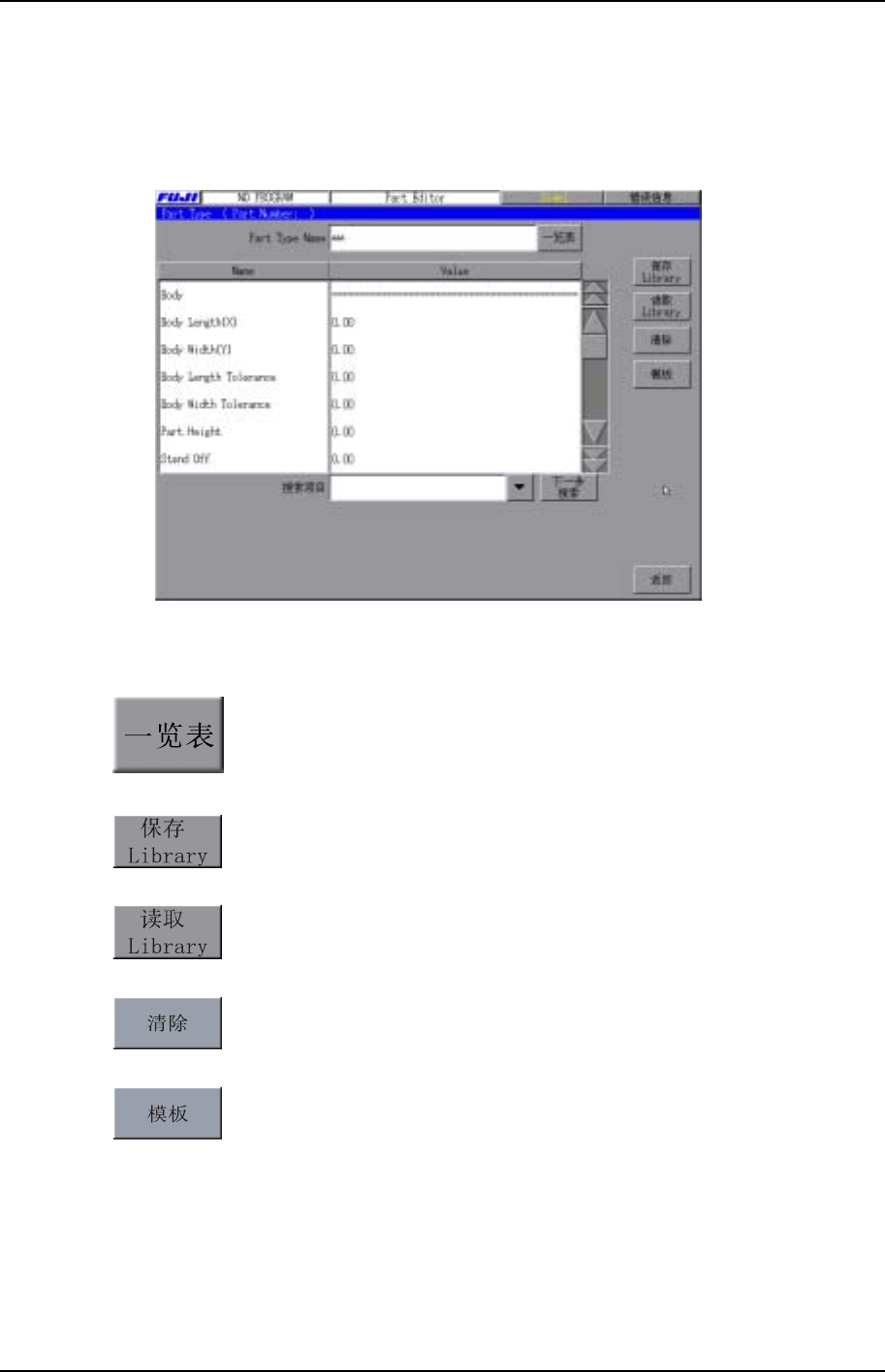

XP2S2177S
操作键说明
显示打开了编辑器的生产程序中使用的元件 Part Type 一览。
将编辑过的 Part Type 保存到库中。
读入保存在库中的 Part Type。
清除设定的数据。
用模板编辑器编辑模板。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-26 Edition 1.0
项目检查是搜索并显示指定的数据名称。选 择 黑色下拉键显示分类目录，也可以直接从
键盘输入数据
名称来搜索。选择[下一步搜索]键以从上至下的方向进行搜索。
项目说明
Part Type Name
以最大 30 字符的文字串指定元件种类名。
注意) 以下字符不能用于文件名：(：￥ / ; * ? ” < > /)，另外，在文件名的开头也不能用字符(~.)。
Part Type Name 数据由以下 6 种类型构成。
·Body
·Lead
·Element
·Process
·Vision
·Coplanarity
Body
Body Length (X)
设定元件的基本形状的 X 轴方向总长度。(0.01mm~150.00mm)
进行影像处理的相机位置是 Find，使用侧灯时请输入 20.00 以下的数字。
Body Width (Y)
设定元件的基本形状的 Y 轴方向总长度。(0.01mm~150.00mm)
进行影像处理的相机位置是 Find，使用侧灯时请输入 20.00 以下的数字。
Body Length Tolerance
设置元件主体 X 方向的尺寸公差。Vision Type 为 10 (Rect) (2125、3216 等无引脚的
元件) 以此值输入，其它的 Vision Type (SOP 或 QFP 等的带有引脚的元件) 无须输入
此值。另外，检测出的元件尺寸超出公差值时，即出现公差值错误。还有，输入值通常
为元件主体尺寸的 10%。(0.00mm~9.99mm)
Body Width Tolerance
设置元件主体 Y 方向的尺寸公差。Vision Tyoe 为 10 (Rect) (2125、3216 等无引脚的
元件)时请输入此项目。另外，检测出的元件尺寸超出公差值时，即出现公差值错误。
还有，输入值通常以元件尺寸尺寸的 10%为基准。 (0.00mm~9.99mm)
