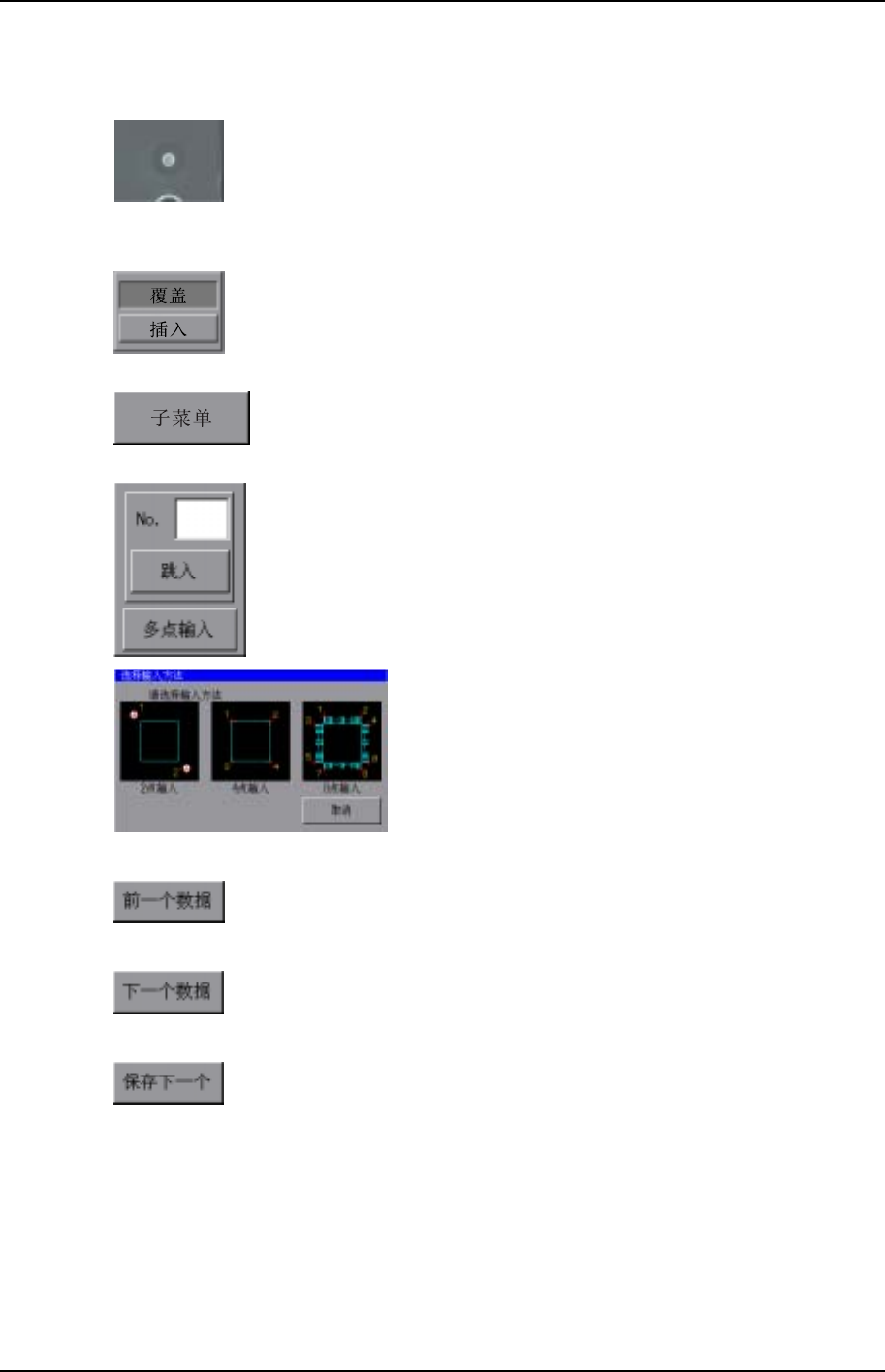

操作键说明
当移动方法设定为[速度]时，距离十字中心越远 X，
Y
轴的移动速度越快。需要低速移动时，请点击中
心附近位置。在选择画面期间，轴随之移动。移动
方法是在[移动量]中设定时，使所选择部分的影像
坐标尽量位于十字中心来移动 X，Y 轴。
选择指教操作的编辑方法。
[改写]: 新输入的数据会改写所有已注册的数据。
[插入]: 将新建数据插入到指定的顺序号中。
显示子菜单。
按[No.]键可以更改所编辑的顺序号码。
按[多点输入]键后显示多点输入的选择画面。
可以编辑当前顺序 No.之前的数据。
可以编辑当前顺序 No.之后的数据。
可以注册编辑数据和当前的 X，Y 坐标以及编辑下一
个数据，在设定为[插入]时，显示出下一个新建数据。
当设定为[改写]时，如果已有下一个数据的话，显示
其数据并移动轴，没有的话显示新建数据。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-9 XP-242E 系统手册
注册编辑数据和当前的 X，Y 坐标 ，然后结束操作。
不注册任何数据结束指教操作。
设定 X，Y 轴的 JOG 操作模式。更改设定后，箭头颜色和 JOG 点动
模式也变更。
在移动量模式(兰色)时，每按一次下面的按键就以此移动量进行移
动。
在速度模 式(绿色)时，在按下面的箭头键的期间，将以显示的速度连
续移动。
沿 X 轴高速或以移动量为 1mm 正向移动。
沿 X 轴中速或以移动量为 0.1mm 正向移动。
沿
X
轴低速或以移动量为
001
mm
正向移动
沿 X 轴低速或以移动量为 0.01mm 负向移动。
沿 X 轴中速或以移动量为 0.1mm 负向移动。
沿 X 轴高速或以移动量为 1mm 负向移动。
沿 Y 轴高速或以移动量为 1mm 正向移动。
沿 Y 轴中速或以移动量为 0.1mm 正向移动。
沿 Y 轴低速或以移动量为 0.01mm 正向移动。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-10 Edition 1.0
沿 Y 轴低速或以移动量为 0.01mm 负向移动。
沿 Y 轴中速或以移动量为 0.1mm 负向移动。
沿 Y 轴高速或以移动量为 1mm 负向移动。
