第 3 章 从现有元件数据中创建模板 第 4 部 XP-242E 系统手册 4-3-14 Edition 1.0 21. 选择 [ 结束 ] 后，结束编辑。 XP2S2313S 22. 请选择 [ 试 验 ] 。 XP2S2314S
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-13 XP-242E 系统手册

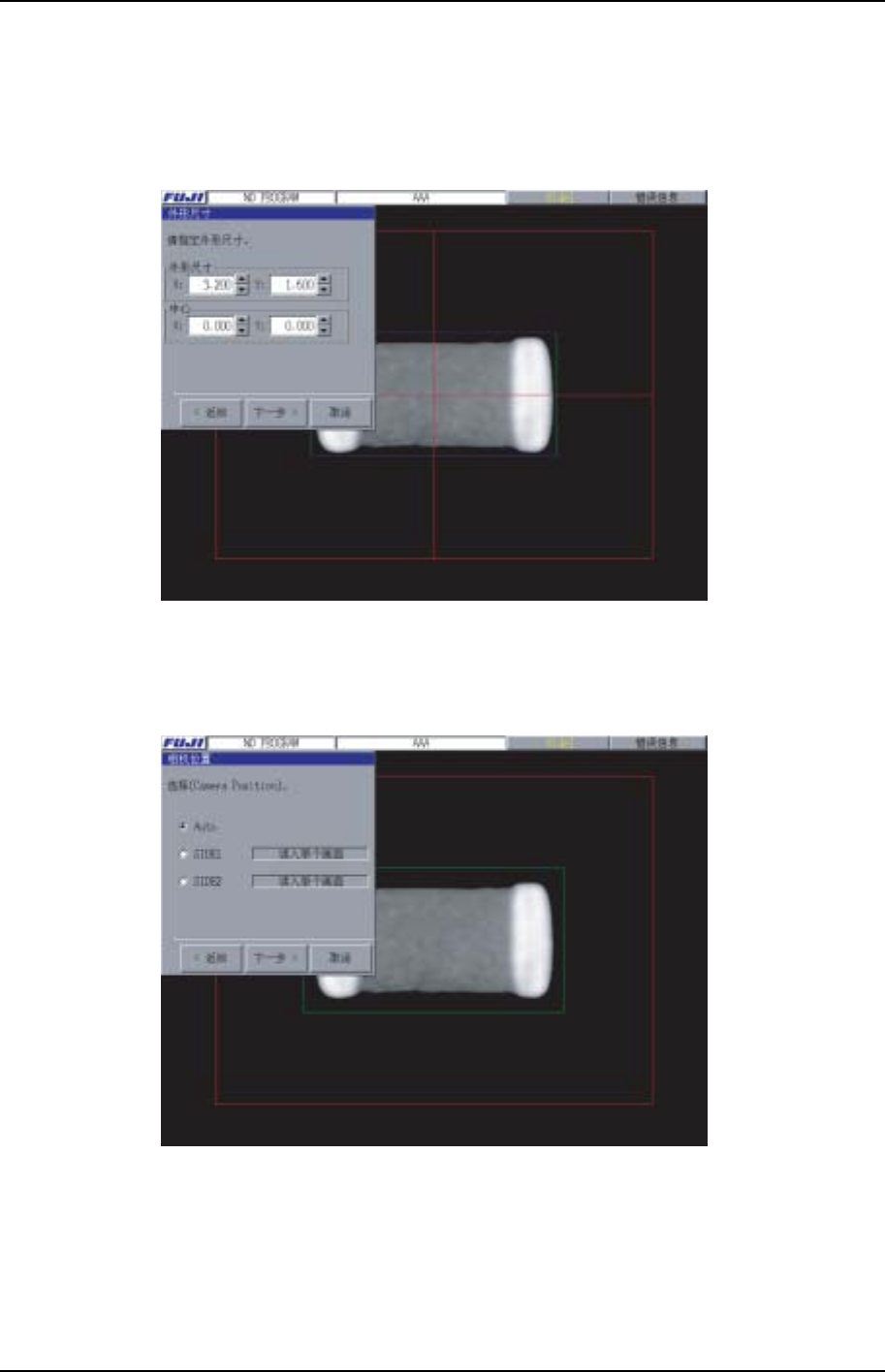

19. 拖动在画面内显示的查找线，请在[外形尺寸]的对话框中的文本框内输入，或者通过
选择文本框的旁边的按键移动查找线。请用蓝色和绿色的查找线对齐各个元件的上下
左右。请选择[下一步]。
XP2S2311S
20. 请设定相机位置，选择[下一步]。
XP2S2312S
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-14 Edition 1.0
21. 选择[结束]后，结束编辑。
XP2S2313S
22. 请选择[试验]。
XP2S2314S
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-15 XP-242E 系统手册
23. 选择[影像处理]后，执行试验，显示其结果。
XP2S2315S
24. [影像处理结果]对话框内显示出影像处理的成功与否，显示元件中心坐标和角度。
查找线的颜色识别如下。
OK NG
定位查找线 绿 / 红 红 / 红
检查查找线 绿 红
25. 选择在[影像处理结果]对话框内的[OK]，并选择画面右下方的[关闭]后，[模板影像处
理测试]画面结束。选择[元件自动送出]、[元件手动送出]后，排除元件。
