第 2 章 定位点编辑功能 第 2 部 XP-242E 系统手册 2-2-4 Edition1.0 4 5 6 7 XP1S2152S
第 2 部第2 章 定位点编辑功能
Edition 1.0 2-2-3 XP-242E 系统手册

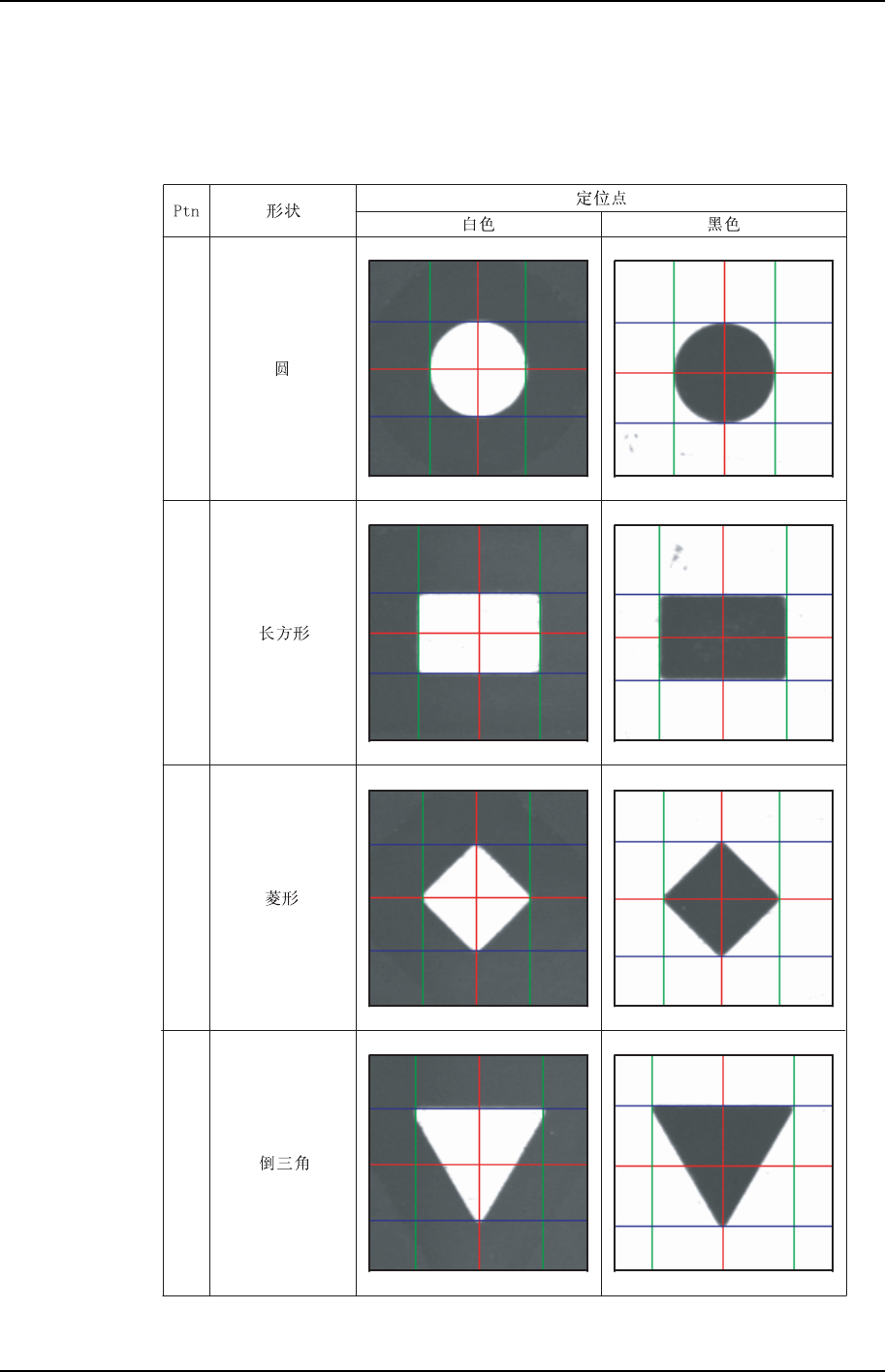

2.3 定位点位置的设定
使用鼠标拖动卡尺线，与定位点的外形相吻合设定中心。下面说明各种定位点与卡尺线
相吻合的方法。
0
1
2
3
XP1S2151S
第 2 章 定位点编辑功能 第 2 部
XP-242E 系统手册 2-2-4 Edition1.0
4
5
6
7
XP1S2152S
第 2 部第2 章 定位点编辑功能
Edition 1.0 2-2-5 XP-242E 系统手册
2.4 各个按键操作
2.4.1 [中心坐标设定]按键

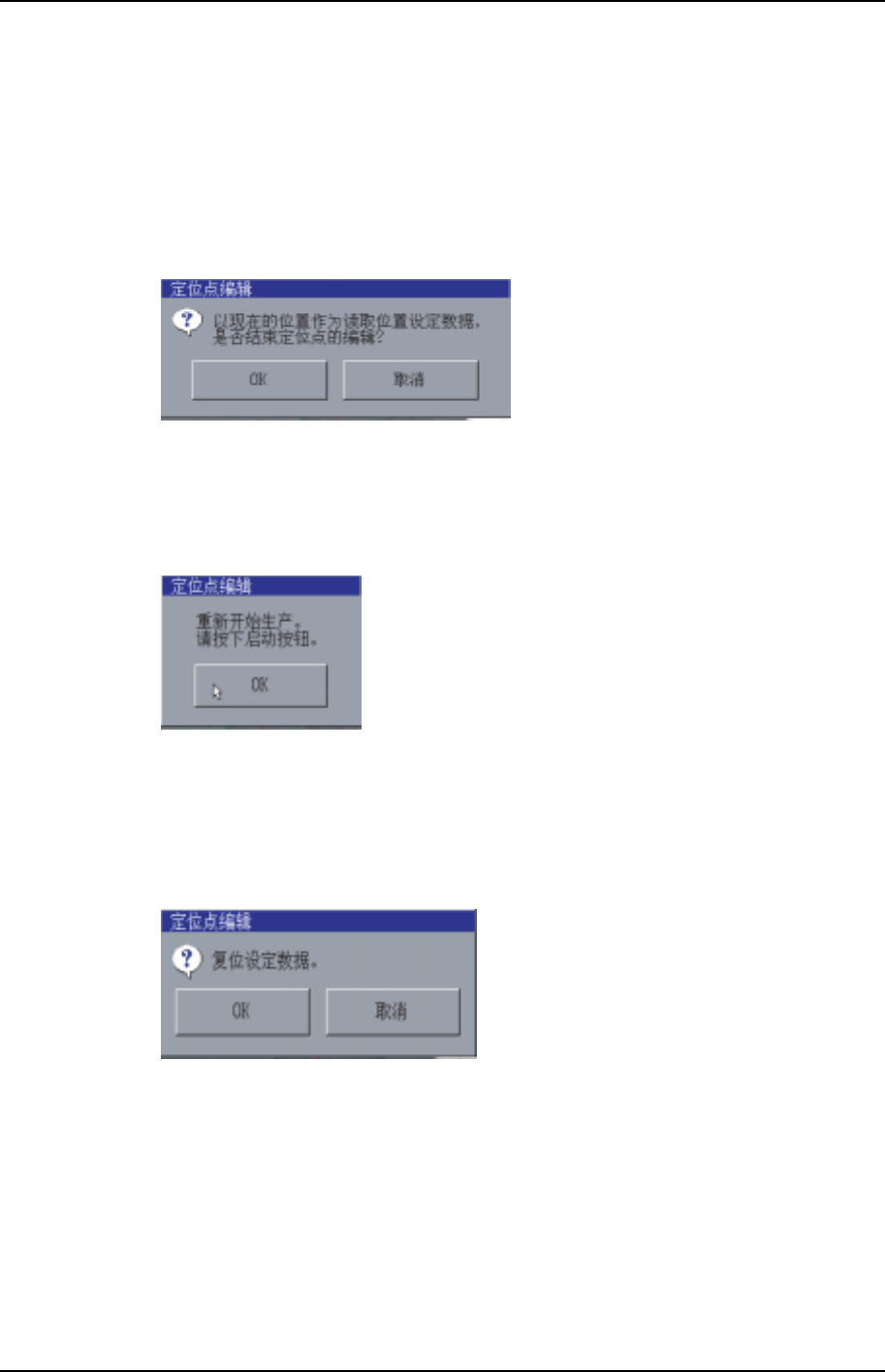

在定位点的编辑画面上按下[中心坐标设定]按键后将显示出如下的对话框。按下[OK]
键后设定定位点位置并结束定位点编辑。按下[取消]键，不设定数据而返回定位点编辑
画面。
XP1S2148S
设定数值后，屏幕上将会显示出如下的对话框。
按下[OK]键，转入自动运转的画面。按下机器的[启动]按钮，再 次进行生产。
XP1S2149S
2.4.2 [复位]按键
在定位点编辑画面上按下[复位]键，屏幕上将显示出如下的对话框。按下[OK]键，卡尺
线和[Calipers]、[Center]、[Offset]框的数值返回到初始值。
XP1S2150S
