XP242E 系统手册 SYS-XP242-1.0S.pdf - 第103页
第 3 章 生产信息的显示功能 第 2 部 XP-242E 系统手册 2-3-8 Edition 1.0 3.2.4 电路板信息画面 XP1S2073S 项目 说明 程序名 显示 满足 指定条件的生产记录数据，或 是显示保存在记录文件中的生产程序名称。 如果选择的生产记录的程序是 NO-PROGRAM 时， 则 不作为处理对象。 块 数 显示保存在记录文件中的所 完成 的电路板 块 数。 子电路板 块 数 显示保存在记录文件中所 完成 …
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-7 XP-242E 系统手册
XP1S2072S
移到错误信息显示画面。
将选择的记录文件保存到软盘上。
按下此键后，指定作为对象的记录文件的开始行。
按下此键后，指定作为对象的记录文件的结束行。
从开始指定的行开始到这行为止的范围被选择。
选择此键后，指定要消去的开始行，确认从指定行下所显示
的记录文件后消去。( 包含指定行)
返回生产信息显示条件的设定画面。
第 3 章 生产信息的显示功能 第 2 部
XP-242E 系统手册 2-3-8 Edition 1.0

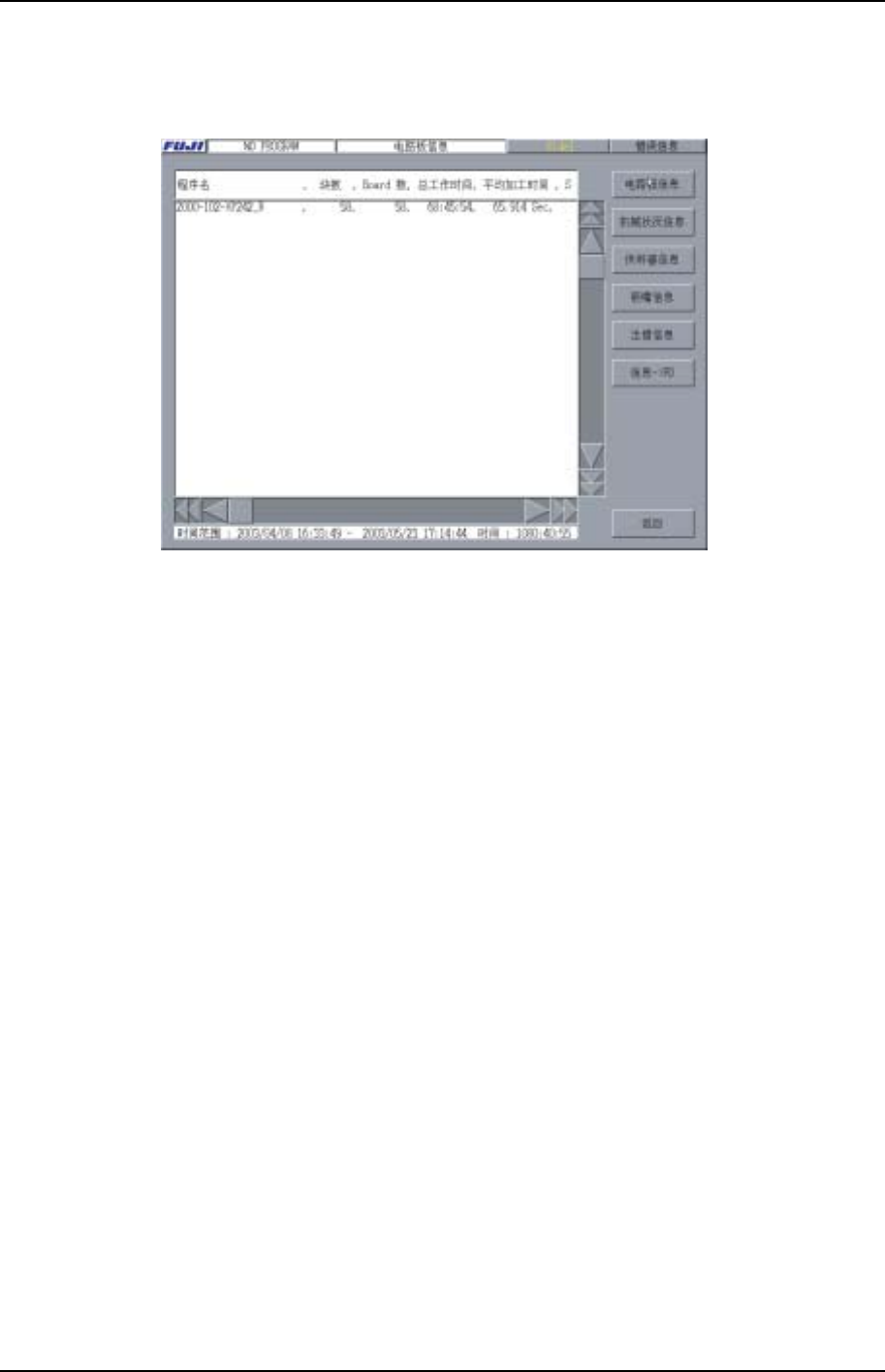

3.2.4 电路板信息画面
XP1S2073S
项目说明
程序名
显示满足指定条件的生产记录数据，或是显示保存在记录文件中的生产程序名称。
如果选择的生产记录的程序是 NO-PROGRAM 时，则不作为处理对象。
块数
显示保存在记录文件中的所完成的电路板块数。
子电路板块数
显示保存在记录文件中所完成的子电路板块数。
总工作时间
显示电路板的总工作时间。
第 2 部第3 章 生产信息的显示功能
Edition 1.0 2-3-9 XP-242E 系统手册
平均工作时间
显示生产一个电路板所需的平均时间。
SQ 数
显示所有程序的总顺序数。
不考虑电路板跳过及顺序跳过，以在 CCIMF 中有的总顺序数计算。
操作按键说明
移到电路板信息画面。
移到机器状态信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到错误信息画面。
将全部的生产信息保存到软盘上。
关闭此画面，返回生产信息显示条件的设定画面或记录文件的选择
画面
。
