第 2 部 第 1 章 基本操作
Edition1.0 2-1-13 XP-242E 系统手册
1.3.10 元件检验(选项)
元件检验是一种选项功能，其目的是预防机器料站的元件安装错误，对元件安装位置进
行核对。其设定步骤如下。(要使用元件检验功能，必须安装相应的设备)
操作步骤
1. 从[主画面]上依次选择[维修 保养 A][动作条件设定]按键，进入[动作条件设定]画
面。

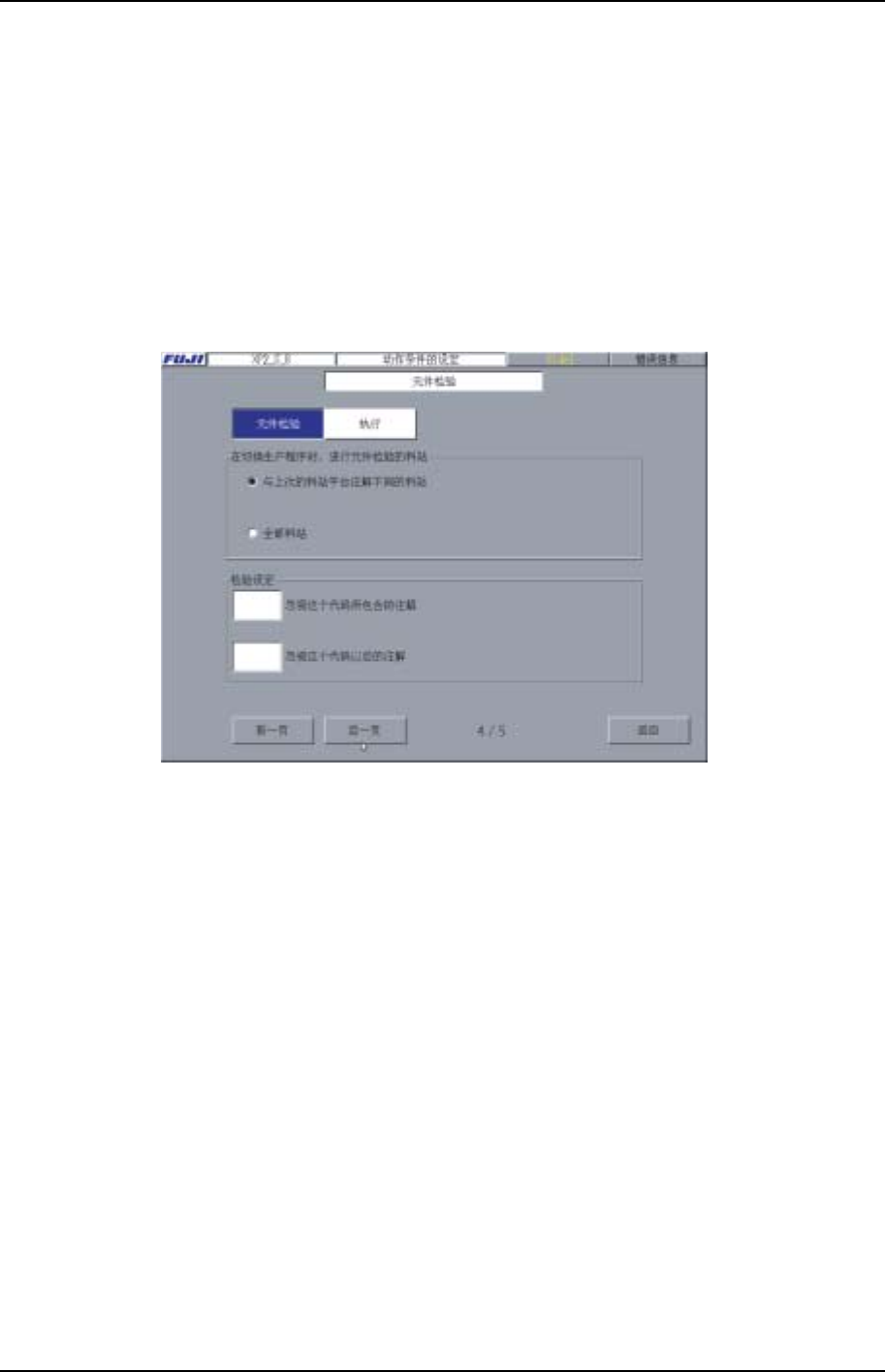

2. 选择[后一页]按键，进入元件检验画面。
XP2S2237S
3. 在元件检验旁边的文本框中设定使用/不使用 检验功能。若选择使用，则继续进行
以下设定。
4. 切换生产程序后，通过所显示的某一条件来选择是否检验料站。
与上次的 Barcode 不同的料站：检查对象为与上次使用的生产程序不同的料站。
全料站： 检查对象是所有料站。
5. 若要部分 忽视读取对象的条形码，可使用 1 个 ASCⅡ CODE 字符设定读 取时跳
过该部分即可。
忽视该代码括起来的注解。 ：忽视被设定的 1 个字符括起来的部分。
例) 设定为“/”时，将[12345/6789/0123/456]当成[123450123]核对。
忽视该编码后面的注解。 ：忽视被设定的 1 个字符后面的部分。
例) 设定为“/”时，将[12345/6789/0123] 当成[12345]核对。
第 1 章 基本操作 第 2 部
XP-242E 系统手册 2-1-14 Edition1.0
1.3.11 其他的动作条件设定
其他的动作条件设定步骤如下
操作步骤
1. [主画面]上依次选择[维修保养 A][动作条件设定]按键，进入[动作条件设定]画面。
2. 不使用元件检验时，选择[后一页]按键，进入其他画面。
XP2S2238S
3. 选择电路板真空旁边的文本框，设定是否使用电路板 真空。
默认值为“不使用”。
4. 选择吸嘴尺寸检查旁边的文本框，设定在生产模式为“生产”时是否执行“吸嘴
尺寸检查”。
默认值为“不执行”。
5. 本页显示当前正在运行的机器的结构。
· 显示机器是否安装有废料带切刀。
· 显示机器是否安装有元件吸取单元。
如果安装了元件吸取单元则有如下变化。
[MFU] ：安装了 MFU 的状态。
[料盘] ：安装了料盘的状态。
[无] ：是单侧元件供给状态，但未安装元件吸取单元状态。
[固定供料平台] ：使用不可装卸的供料平台状态。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-15 XP-242E 系统手册
1.4 启动准备
在机器进行自动运转之前，必须满足启动条件。
启动条件的检查请按以下步骤进行。
操作步骤
1. 打开[主画面]，依次选择[生产]、[启动条件]，显示出如下画面：
XP2S2257S
