第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-30 Edition 1.0
项目说明
Side
请选择要素加在元件主体的几处边上。
Position X、Position Y
请输入从元件主体中心到各个要素的中心与元件主体相接的坐标的 X 方向、Y 方向的
数值。(-99.99mm~99.99mm)
MCSX333S
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm~99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm~99.999mm)
Lead Length
请输入引脚的长度。(0.000mm~99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm~99.999mm)
但是，只可在 Vision Type 为 230，231 时使用。
Lead Length Tolerance
请输入引脚长度的公差值。(0.000mm~99.999mm)
输入[0]后自动设定为引脚长度的 30%。
但是，只可在 Vision Type 为 100 时使用 。
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-31 XP-242E 系统手册
Lead Center Tolerance
请输入引脚弯曲度的公差值。(0.000mm~99.999mm)
输入[0]后自动设定为引脚长度的 30%。
但是，只可在 Vision Type 为 100，230，231 时使用。
P Pattern
是定义引脚的反射方式的数据。(0~255)
Vision Type 是 100 (OF&CONNECTOR：前光处理) 时，请输入 14，引脚较暗背景
较亮时请输入 13。
Vision Type 为 230，231 (BAG 元件处理：前光处理，Body 黑色) 时、请输入 2。
上述以外的 Vision Type 中，不 参考 P Pattern。
Result
输入 BGA 元件 (仅在 Vision Type 为 230，231 时有效) 的焊球网格行列时设定为 128。
在 XP 上仅用于判断是否为行列输入。
(0~255)
Process
Maximum Nozzle Diameter
吸取对象元件时使用，输入元件的最大直径。
(0.0mm~99.9mm)
Minimum Nozzle Diameter
吸取对象元件时使用，输入元件的最小直径。
(0.0mm~99.9mm)
Nozzle Name
要使用特定的吸嘴时，从名称目录中选择。(最大 15 字符)
Pick-up Auto Offset
设置是否使用吸取点自动修正功能。
YES： 使用吸取点自动修正功能 :0
NO： 不使用吸取点自动修正功能 :1
Part Pick-up Check
设定吸取错误被识别出时机器的动作。
NO：与下面的Recover 相同。 ：0
STOP： 若不吸取的话机器停止。：1
Recover：指出错次数达到 Recover Time 设定 值时，机器停止。 ：2
Recover Time 为 0 时，为[维修保养 A]→[模式选 择]画面的补件次数。
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-32 Edition 1.0

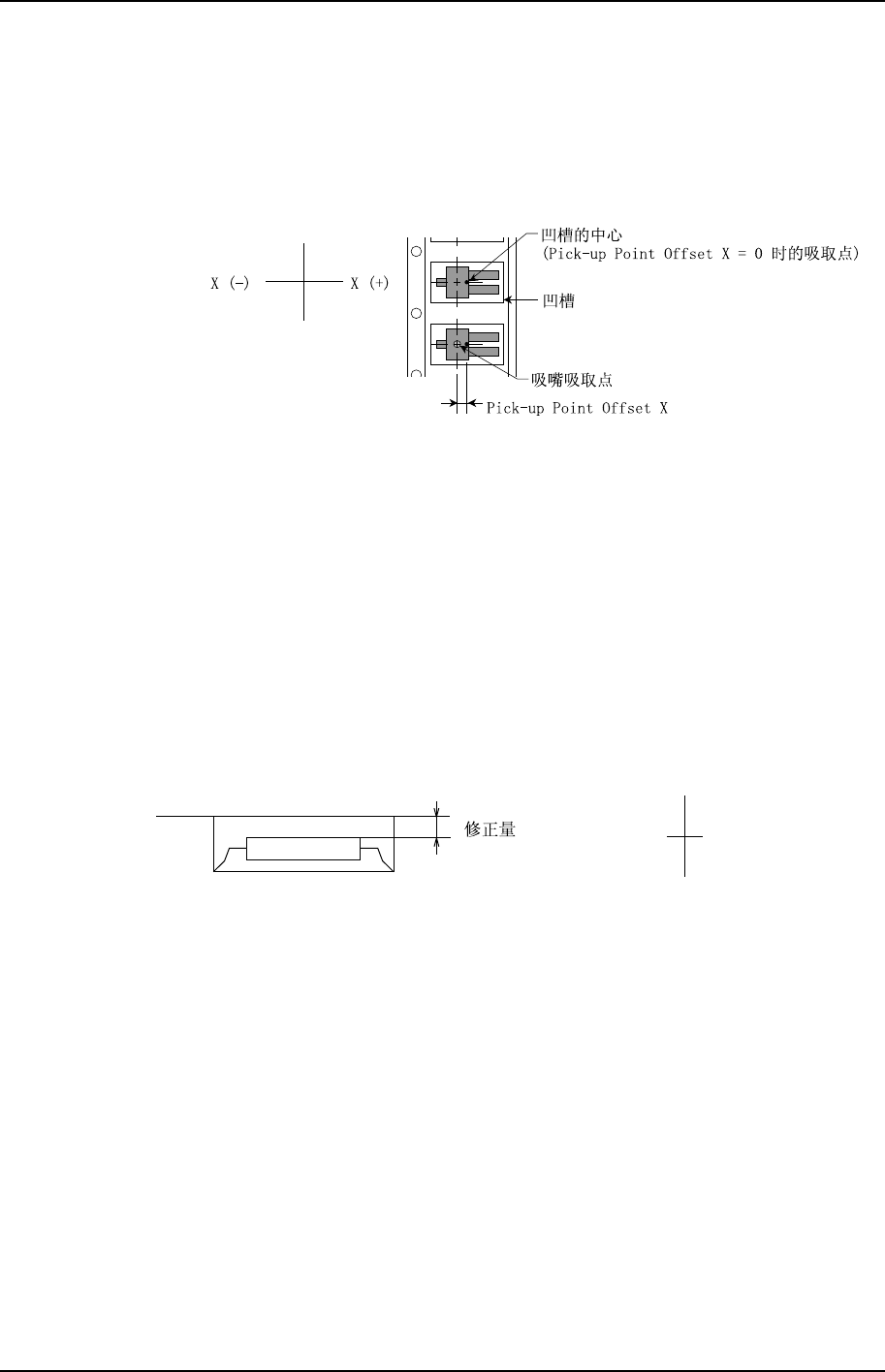

Pick-up Point Offset X
不想从指定料站的 X 方向的中心处吸取供料器供应的元件时用此设定。设定修正量时
的元件方向以 Direction 0 为基准。要设定向右偏移 5mm 时请输入“5”。
(-12.7mm~12.7mm)
MCSX335S
Pick-up Point Offset Y
不想从指定料站的 Y 方向的中心处吸取供料器供应的元件时用此设定。设定修正量时
的元件方向以 Direction 0 为基准。要设定内偏移 5mm 时请输入“5”。
(-12.7mm~12.7mm)
Pick-up Point Offset Z
不想从指定料站的通常高度吸取供料器供应的元件时用此设定。要向下修正 1mm 时请
输入“-1”。(-12.7mm~12.7mm)
MCSX336S
Z (+)
Z (-)
Soft Pick Speed
为减轻进行吸取动作时对元件造成的冲击，而设定 Z 轴下降和上升的速度。值越小速度
越慢。输 入 0 时，机器判断为 10.0。吸取时取这个输入值和 Slow Place Speed 两者中
较慢的数据为有效值。吸取元件期间、Part Transport Speed 也需考虑，取这些数据
中最慢的速度为有效值。(0.0~10.0)
Pick-up Orientation Q
若元件用特殊吸嘴和机械夹 头等吸取时必须预先转动吸嘴的元件，则输入这个数据。
(0.0~359.99)
被吸取的元件基准方向是前述的 Direction 0。
