第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-18 Edition 1.0
· [基准定位点编辑画面]键
移向基准定位点编辑画面。
<电路板 ID 编辑范围>
· [定位点名]文本框
输入定位点名。(最多可输入 23 个字节)
· [>>]键
显示下一块电路板的 ID 信息。
· [<<]键
显示前一块电路板的 ID 信息。
· [No]键
显示电路板 ID 的信息。按下此键，显示电路板 ID 的一览表画面。在该画面 中显
示选择的电路板 ID 的数据。
※ 此外，这个编号只能在定位点编辑画面中使用。不记入生产程序。

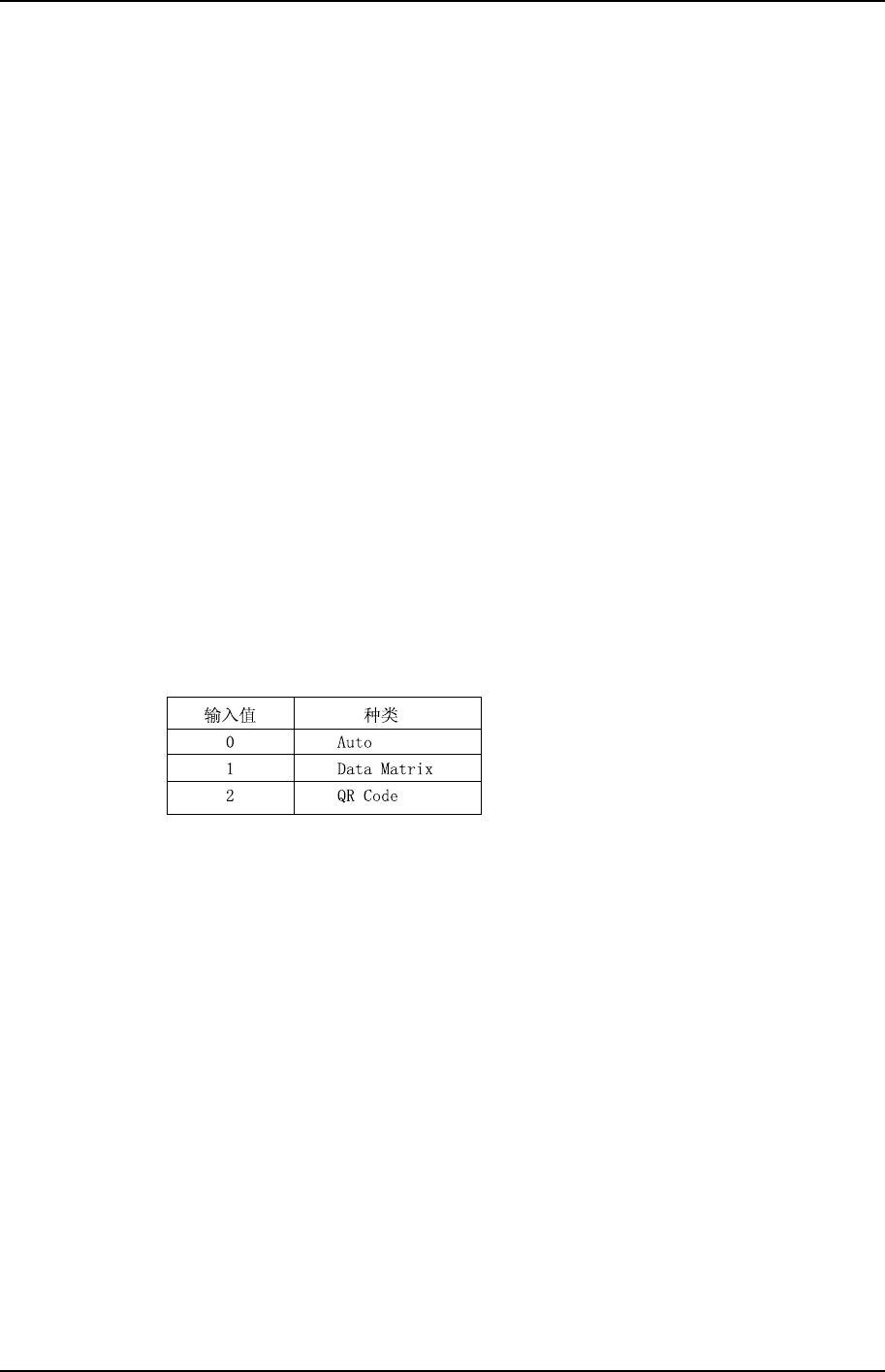

· [号码种类]组和框
选择使用的号码种类。
XP2S2228S
· [增加定位点数据]键
添加定位点数据。选择该键，在现在被定义的电路板 ID 数据的最后添加一个空
的电路板 ID 数据并显示添加的电路板 ID。
· [删除定位点数据]键
删除现在显示的电路板 ID 数据。删除后显示下一个定位点数据。
· [清除]键
清除当前显示的基准定位点数据。被清除的定位点只存在于现在正在编辑的编辑
画面中。离开编辑器画面，被清除的定位点数据 随之删除。(定位点清除状态下即
使保存了生产程序，被清除的定位点也不会被保存。)
第 3 部 第 3 章 编辑器
Edition 1.0 3-3-19 XP-242E 系统手册
· [定位点文件读入]键
读入被保存的电路板 ID 数据。
· [定位点文件保存]键
保存当前正在显示的电路板 ID 数据。

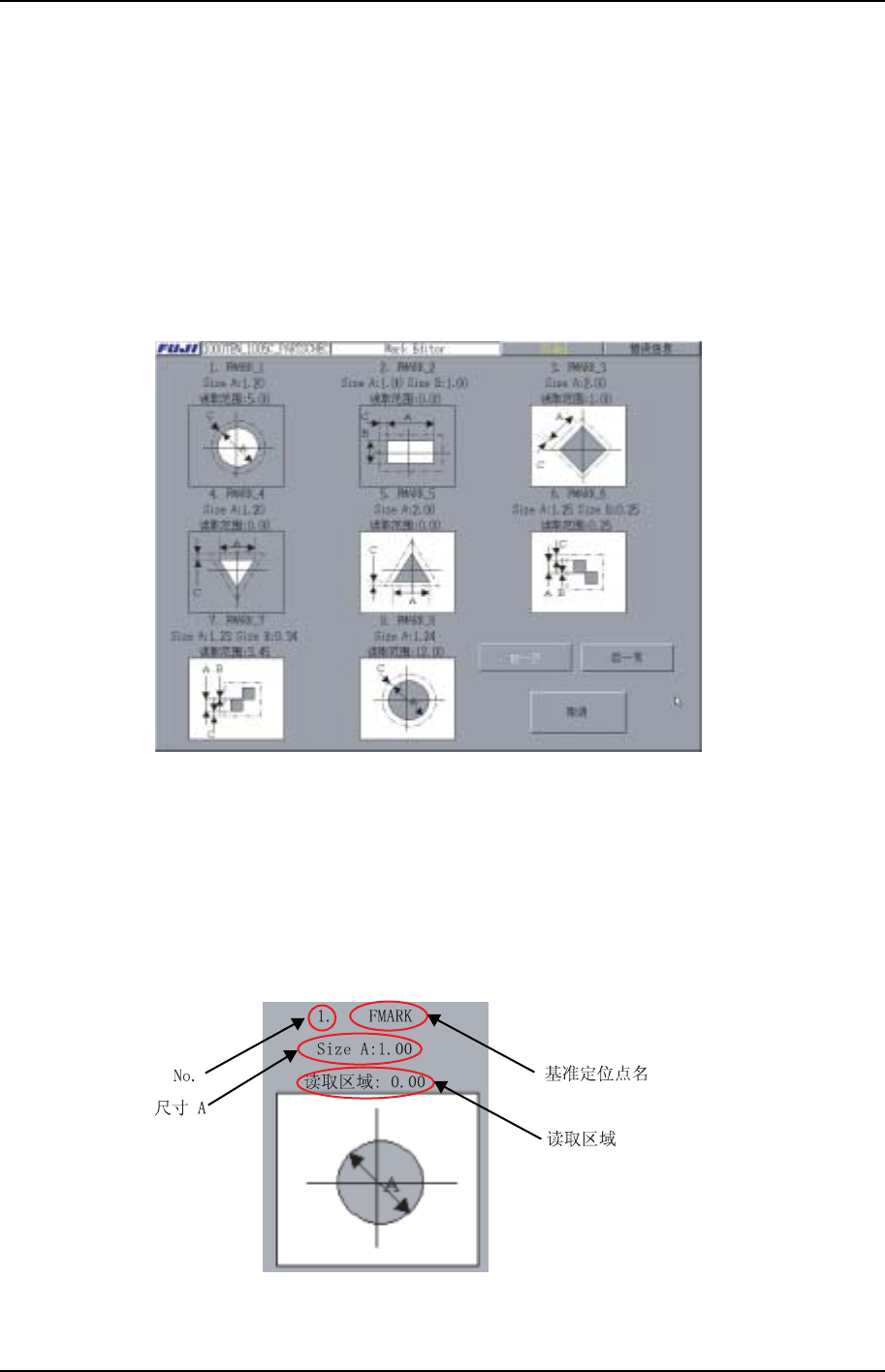

3.5.1 基准电位点一览表画面
本画面显示现在正在编辑的基准电位点一览表画面。
XP2S2229S
· 显示编辑中的定位点数据
第 1 行显示编号和基准定位点的[定位 点名]。
第 2 行显示[SizeA]和[SizeB](如果该定位点有 SizeB 的话)。
第 3 行显示[读取区域]。
其后显示形状图([颜色]有亮/暗之区别)。选 择 图像后，就可以对选择的定位点数据
进行编辑。
XP2S2230S
第 3 章 编辑器 第 3 部
XP-242E 系统手册 3-3-20 Edition 1.0
· [取消]键
关闭本画面。
· [前页]键/[次页]键
切换页面。定位点数据可在 1 个画面 里显示时，不显示该键画面。

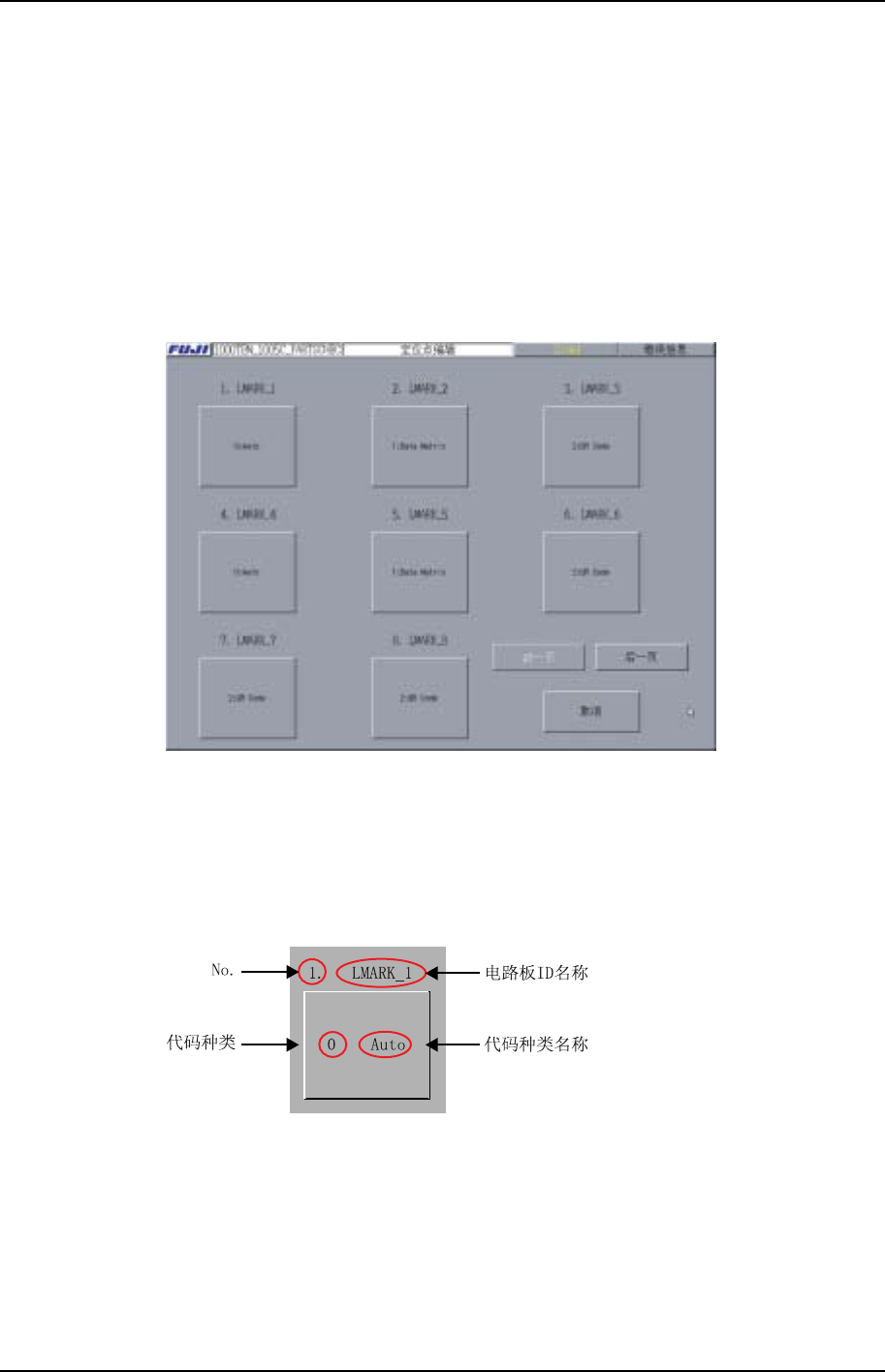

3.5.2 电路板 ID 一览表画面
本画面显示现在正在编辑的电路板 ID 一览表 画面。
XP2S2231S
· 显示编辑中的电路板 ID。
显示电路板 ID 名、代码种类、及其名称。
按下要编辑的键，就可在定位点编辑画面中编辑相应的电路板 ID。
XP2S2232S
· [取消]键
关闭本画面。
· [前页]键/[后页]键
切换页面。定位点数据可在 1 个画面 里显示时，不显示该键画面。
