第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-9 XP-242E 系统手册
用查找线参数进行变更
用查找线参数功能，可以一次性变更当前被激活的全部的查找线参数。在选择的查找线中
有[无轮廓]时，只有没有设定“无轮廓”的查找线才会被 Find 指定。
查找线的删除
按下激活取消键，可以删除所有现在被激活的查找线。
影像的物理扩大
单击画面上想要扩大的中心。每次单击后，分别可以扩大到初始影像大小的 2 倍、4 倍、8
倍、16 倍、32 倍。扩大后的影像，如果大到将要超出原影像的领域时，为了不使其超出，
自动再次设定中心并进行扩大处理。
取消激活
取消当前被激活的亮度测量线。
卡尺
再次设定卡尺的模式。只在初始倍率时，可以进入这个模式。
模式中的[取消激活]、[Find 全解除]、[轮廓位置补正]和[影像位置补正]无法执行。
Find 指定模式
手动设定 Find 的模式。只在定位查找线显示模式下，才可以进入这一模式。另外，
从在这一模式中变更为检查查找线显示模式时，会结束 Find 指定模式后，进入查找
线编辑(输入)模式。在 Find 指定模式中，无法执行[取消激活]功能。
Find 全解除
单击未被 Find 设定的查找线，▲显示在查找线的上方，Find 被设定。选择已经被
设定 Find 的查找线后，Find 被解除，▲消失。
※无轮廓的查找线用青绿色来显示，即使单击也无法设定 Find。
扩大/缩小
影像的物理扩大/物理缩小的模式。扩大模式中，无法执行[取消激活]功能。
第 3 章 从现有元件数据中创建模板 第 4 部
XP-242E 系统手册 4-3-10 Edition 1.0
影像的物理缩小
右击画面上想要缩小的中心。每次右击后，以 1/2 的倍率缩小，可以缩小到初始倍率的影像
的大小。缩小后的影像要超出原影像的领域时，为了不使其超出，自动再次设定中心进行
缩小处理。
自动 Find 设定
Find 查找线 1 条也没有设定时，自动执行 Find 设定。
轮廓位置补正
检测出查找线上的轮廓位置后进行补正处理，尽量使查找线的中心位置位于轮廓位置。
如果在查找线上不能 找到轮廓时即告失败，显示以下的错误信息。失败的查找线只在轮廓
位置补正后，到错误信息关闭这段时间内，用青绿色显示，而多点测定点则不显示。
轮廓位置补正不成功的话，不能进行“影像位置补正”“模块的创建结束”。
显示原影像
显示被扩大时，将影像返回初始倍率。
轮廓位置补正
在轮廓位置补正中按照[自动 Find 设定]![轮廓位置补正]的顺序来执行处
理。
轮廓位置补正与显示模式无关，对检查、定位双方的查找线都执行补正。
检测出查找线上的轮廓，轮廓位置补正成功的查找线会显示多点测定点。(多
点测定点固定值为 5)
关于各项处理说明如下。
影像位置补正
执行影像处理，使用成双的查找线，补正影像的中心位置和角度。在未设定
成双的查找线时，此功能无法生效。
只有在初始倍率显示的时候执行。
在影像的补正中补正编辑影像的中心和角度，使得识别的元件尽量在影像的
中心。另外，单个查找线的补正也和影像的中心和角度的补正量相同。双查
找线的坐标和角度维持原状不被补正。在所有的补正都进行后，执行一次轮
廓位置补正。
第 4 部第3 章 从现有元件数据中创建模板
Edition 1.0 4-3-11 XP-242E 系统手册

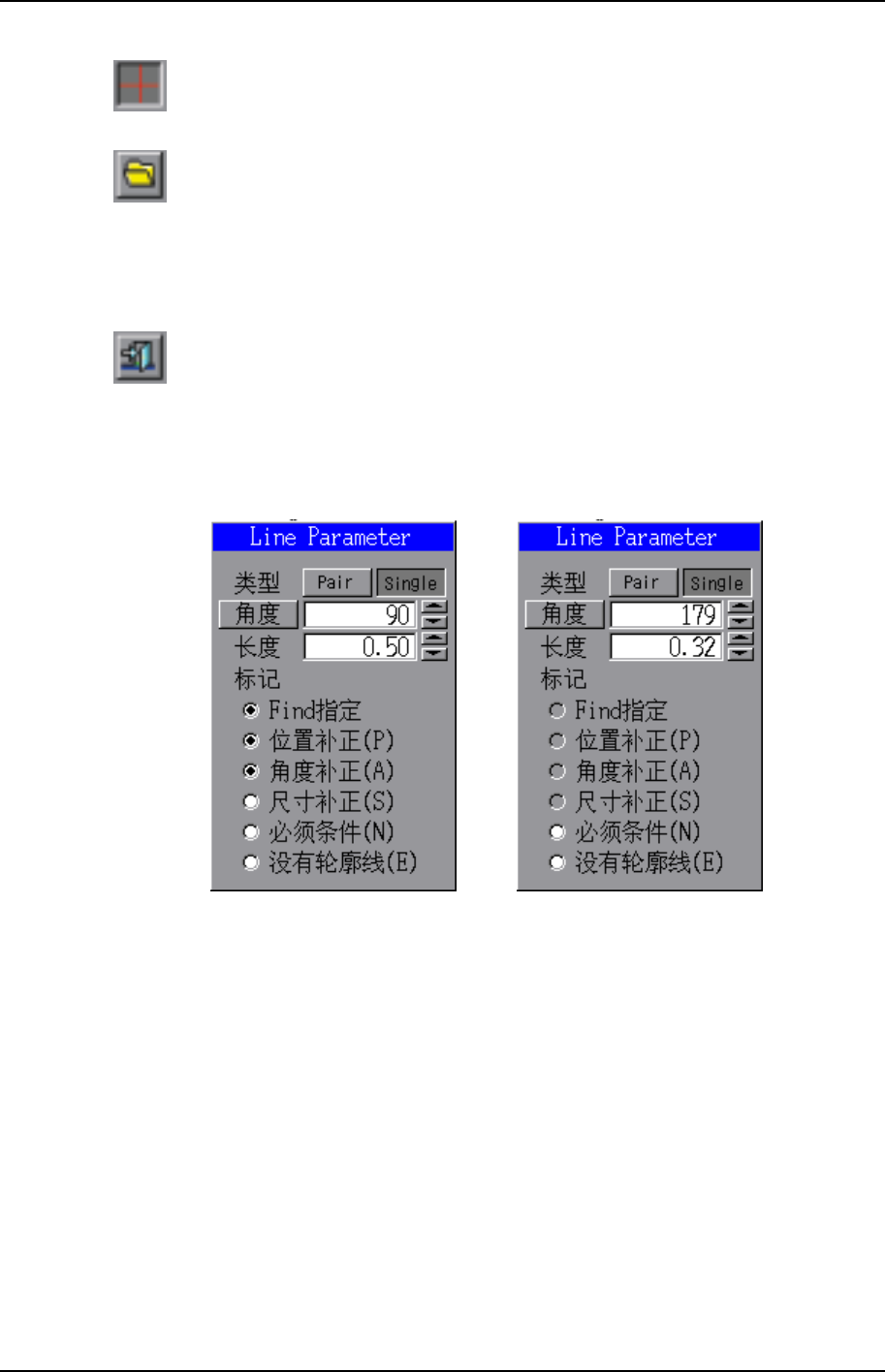

查找线参数如下所示。
(A) 定位用 (B) 检查用
类型按键
设定查找线的类型(Pair/ Single)。
显示中心线
ON 的时候，在画面中用红线显示编辑影像的中心线。
导入文件
可以读入*.tpl 文件后，进行编辑的工作。
按下导入按键后，显示文件选择的视窗。选择文件后，按下[打开]键，可以
编辑保存在文件内的模板。打开文件之前已编辑的数据被废弃。按下[取消]
键后关闭视窗，返回模板编辑画面。
结束
结束编辑状态。
