第 2 部第 1 章基本操作

Edition1.0 2-1-35 XP-242E 系统手册

1.16 吸嘴相关功能

1.16.1 更换吸嘴

本机器备有简易更换吸嘴的功能。

操作步骤

1. 在[主画面]上依次选择[机器操作]和[吸嘴移动到更换位置]，显示出吸嘴更换视窗。

停止操作时请选择更换吸嘴的视窗内的[取消]。

2. 按下[启动]按钮，将吸嘴头移到吸嘴更换的位置。请打开机器的后盖，更换吸嘴。

1.16.2 吸嘴编辑

在机器上进行装载吸嘴的设定。

操作步骤

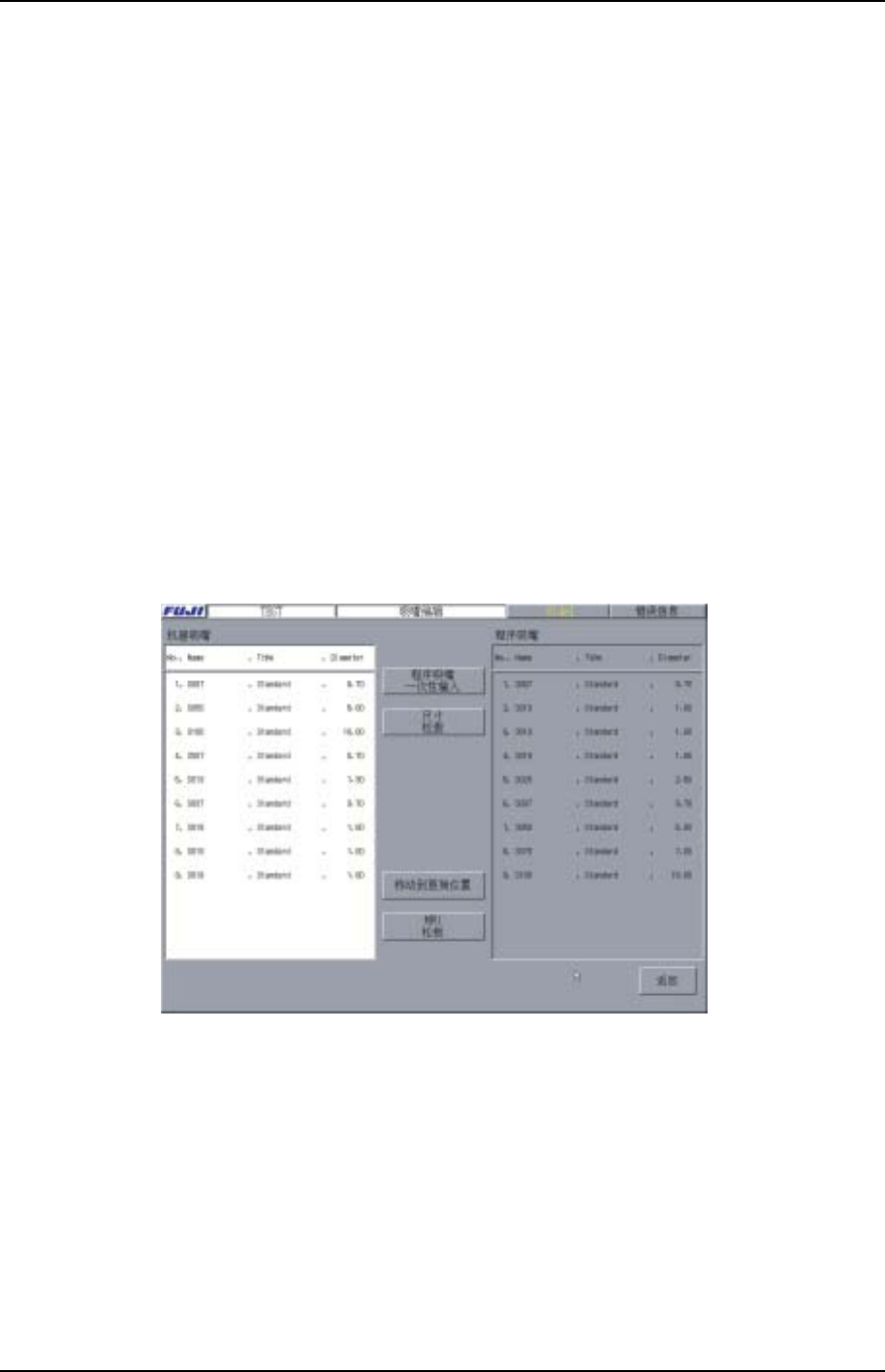

1. 在[主画面]上，依次选择[生产]、[吸嘴编辑]，显示 [吸嘴编辑]的画面。此画面包括

“机器吸嘴”和“程序吸嘴“的一览表。“机器吸嘴”一览表显示机器上的吸嘴，

“程序吸嘴”一览表显示程序所要求的吸嘴。

XP2S2210S

2. 选择“机器吸嘴”栏内的吸嘴号码，显示吸嘴一览表，然后从中选择要更换的吸

嘴。[机器吸嘴]的信息。“机器吸嘴”的信息被切换。用相同方法切换所有需要更

换的吸嘴的设定。另外，要一次性变换[程序吸嘴]时，选择[一次性输入程序吸嘴]。

第 1 章基本操作第 2 部

XP-242E 系统手册 2-1-36 Edition1.0

XP2S2227S

3. 请阅读[机器吸嘴]、按照吸嘴更换的操作步骤更换吸嘴。

4．吸嘴更换结束后，请选择[尺寸检查]。可确认以下项目。

·吸嘴形号(Size Result)

·吸嘴亮度(Conduction)

确认结束后显示测定结果对话框。

XP2S2254S

5. 请确认在[Size Result]以及[Conduction]中没有错误(Warning，Error)。

测定结果中出现错误时，请按照[Size Result]、 [Conduction]的说明，确认吸嘴

等情况，排除错误的原因。

请再次确认[尺寸检查]没有错误。

注意) 吸嘴亮度测定中测定结果会反馈到生产时的影像处理。所以请务必确认没有错误后再进行

生产。

第 2 部第 1 章基本操作

Edition1.0 2-1-37 XP-242E 系统手册

1.16.3 测定吸嘴中心

本指令通过元件相机对玻璃量规元件进行影像处理来测定以下数据。

·吸嘴固定器旋转中心与吸嘴孔之间的偏移值。

·吸嘴固定器旋转中心与定位点相机之间的向量。

(测量使用φ10～φ15 的标准吸嘴)

操作步骤

1. 在[主画面]上，依次选择[生产]和[测定回转中心]，显示以下画面。

XP2S2142S

2. 选择使用相机的 SIDE 后选择[测定回转中心开始]键。如果选择[SIDE1]时，则用

机器前侧的相机测定；如果选择[SIDE 2]，则用机器后侧的相机测定。

3. 画面上显示玻璃量规元件影像，开始进行测定。
